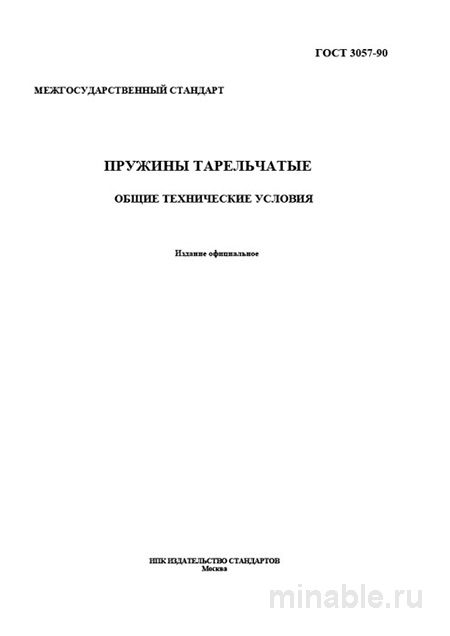

Обзор ГОСТ 3057-90: Тарельчатые пружины
В машиностроении обеспечение надежности соединений является критически важным аспектом, который требует учета множества факторов. Тарельчатые пружины представляют собой значимый элемент, особенно в узлах, подверженных высоким нагрузкам. Их правильный выбор и строгий контроль качества являются ключевыми для обеспечения долговечности и безопасности всей конструкции. ГОСТ 3057-90, действующий на территории стран СНГ, регламентирует производство данных пружин, устанавливая требования к их изготовлению, контролю и эксплуатации.
Цель стандарта
ГОСТ 3057-90 направлен на установление единых норм и правил для производства и контроля качества тарельчатых пружин, используемых в различных машинах и механизмах. Основное назначение данных пружин заключается в создании и поддержании постоянного усилия, что критически важно для функционирования таких систем, как трубопроводы, прессы, турбины и редукторы.
Основные требования
Материалы и термическая обработка
Для изготовления тарельчатых пружин применяются специализированные стали, такие как 60С2А и 50ХФА. Данные материалы подвергаются закалке и отпуску для достижения необходимой прочности и упругости. В случае эксплуатации пружин в агрессивных средах допускается использование других марок стали, при условии, что их механические свойства соответствуют установленным требованиям.
Геометрические параметры
Стандарт регламентирует точные геометрические размеры пружин, включая диаметр, толщину и высоту. Любые отклонения от заданных параметров могут существенно повлиять на функциональные характеристики и надежность изделия.
Механические свойства
Тарельчатые пружины должны обладать способностью создавать заданное усилие при сжатии, что проверяется на специализированных испытательных образцах. Важно, чтобы после сжатия пружина полностью восстанавливала свою первоначальную форму и размеры.
Методы контроля качества
Визуальный осмотр
Первоначальной процедурой контроля качества является визуальный осмотр пружин на наличие дефектов, таких как трещины, заусенцы и другие несоответствия. Особое внимание уделяется внутренней кромке пружины, где чаще всего возникают потенциальные проблемы.
Измерение твердости
Для оценки механических свойств пружин проводится измерение их твердости с использованием специализированных приборов. Твердость должна находиться в пределах 43-50 HRC (по шкале Роквелла). Отклонения от данного диапазона могут свидетельствовать о недостаточной прочности или, наоборот, чрезмерной хрупкости материала.
Испытание на сжатие
Для проверки упругих свойств пружин проводится их сжатие до заданной высоты с последующим измерением способности к восстановлению первоначальной формы. Несоответствие заданным параметрам является основанием для браковки изделия.
Сопоставление с другими стандартами
ГОСТ 3057-90 имеет существенные отличия от других нормативных документов, таких как ГОСТ 6402-70, который регламентирует производство пружинных шайб. Эти два стандарта не взаимозаменяемы, так как они предназначены для различных типов изделий и областей применения. Путаница между данными стандартами может привести к серьезным последствиям для безопасности и эффективности работы оборудования.
Рекомендации для специалистов
-
При оформлении заказа на тарельчатые пружины необходимо указывать полное наименование стандарта, номер типоразмера и класс точности изделия.
-
При приемке партии пружин следует проверять сопроводительные документы, а также проводить визуальный осмотр, измерение твердости и проверку на сжатие.
-
Особое внимание следует уделять выявлению возможных дефектов, таких как трещины, неравномерная твердость или отклонения в геометрических параметрах.
-
Для сохранения эксплуатационных характеристик пружин рекомендуется хранить их в условиях, исключающих воздействие влаги и других агрессивных факторов.
ГОСТ 3057-90 представляет собой важный нормативный документ, обеспечивающий высокий уровень надежности и безопасности при использовании тарельчатых пружин в различных отраслях машиностроения. Соблюдение требований данного стандарта позволяет минимизировать риски, связанные с эксплуатацией оборудования, и обеспечить его стабильную работу на протяжении всего срока службы.
