ГОСТ 3064-80: Канат 1х37 ТК – Разбор и Сортамент

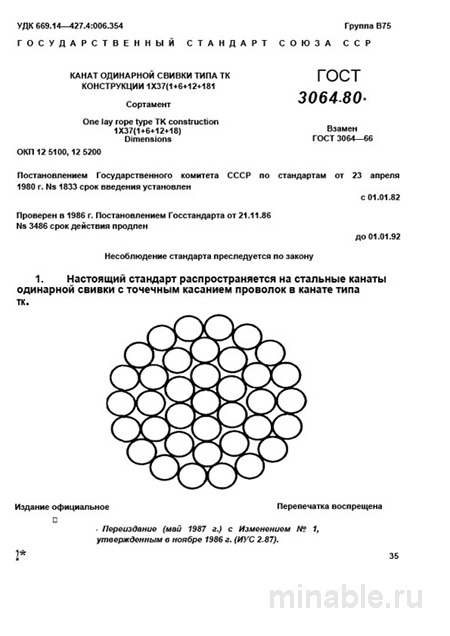

Обзор ГОСТ 3064-80: Канат одинарной свивки типа ТК 1х37

В контексте производства машин, особенно тяжелых и специализированных, выбор каната является критически важным аспектом, определяющим не только экономическую целесообразность, но и уровень надежности и безопасности. Канат типа ТК 1х37, регламентируемый ГОСТ 3064-80, применяется в условиях, требующих максимальной устойчивости к скручиванию и минимальным деформациям. В данном обзоре представлены технические характеристики, область применения, требования к качеству и особенности данного типа каната.

Конструкция и характеристики

Канат типа ТК 1х37 представляет собой изделие, состоящее из 37 проволок, свитых в один слой вокруг центральной проволоки без сердечника. Такая конструкция обеспечивает высокую жесткость и устойчивость к скручиванию, что делает его предпочтительным для использования в условиях, требующих стабильной работы и минимального изгиба.

Область применения:

• Укрепление конструкций, таких как мачты и опоры линий электропередач.

• Использование в подвесных дорогах и канатных подъемниках.

• Применение в условиях, где требуется высокая устойчивость к вибрациям и значительное натяжение.

• Применение в качестве центральной части для формирования более сложных канатных конструкций.

Важно отметить: сращивание каната типа ТК 1х37 является сложной процедурой, требующей использования специализированных приспособлений, таких как зажимы или коуши. При проектировании и производстве следует учитывать данный фактор.

Требования к качеству

Материал и покрытие

Канат изготавливается из углеродистой стали, которая может быть без покрытия или с оцинкованным покрытием. Оцинкованное покрытие обеспечивает дополнительную защиту от коррозии, что особенно важно при эксплуатации в агрессивных средах. Выбор покрытия зависит от условий эксплуатации:

• Обычное покрытие применяется для использования в закрытых помещениях.

• Толстое покрытие рекомендуется для использования в условиях повышенной влажности, на открытом воздухе или в агрессивных средах.

Рекомендация: не рекомендуется использовать канат с неподходящим покрытием в условиях, требующих высокой коррозионной стойкости, так как это может привести к преждевременному выходу изделия из строя.

Прочность и размеры

Канат выпускается в различных диаметрах, варьирующихся от 1.8 до 16.5 мм. Прочность каната определяется его разрывным усилием, которое зависит от материала и диаметра проволок. Важно учитывать, что более прочный канат может иметь меньшую гибкость.

Рекомендация: при выборе каната необходимо учитывать не только его диаметр, но и разрывное усилие, чтобы обеспечить соответствие требованиям нагрузки.

Контроль качества

При поступлении на склад канат подвергается следующим видам контроля:

1. Проверка документации: наличие паспорта с результатами испытаний.

2. Визуальный осмотр: отсутствие трещин, ржавчины и других дефектов.

3. Измерение геометрических параметров: проверка соответствия диаметра и длины заявленным значениям.

4. Испытания на разрыв: в некоторых случаях проводятся лабораторные испытания для определения разрывного усилия.

Сравнение с другими типами канатов

Для лучшего понимания характеристик каната ТК 1х37 проведем его сравнение с другими типами канатов, регламентируемыми ГОСТ:

/ Параметр / ГОСТ 3064-80 (1х37) / ГОСТ 3062-80 (1х19) / ГОСТ 3066-80 (1х7) / /---------------------------------/----------------------/----------------------/----------------------/ / Конструкция / 1+6+12+18 (37 пров.) / 1+6+12 (19 пров.) / 1+6 (7 пров.) / / Гибкость / Низкая / Очень низкая / Средняя / / Сопротивление кручению / Очень высокое / Высокое / Низкое / / Назначение / Несущие элементы / Очень жесткие элементы/ Тросы управления / / Ключевое преимущество / Оптимальный баланс жесткости и прочности / Максимальная жесткость / Гибкость и простота /

Рекомендации для инженеров и потребителей

При выборе:

• Учитывать условия эксплуатации (на улице, в помещении и т.д.) для выбора подходящего покрытия.

• Для тяжелых нагрузок выбирать канаты с более высоким разрывным усилием.

• Обязательно проверять паспорт каната на соответствие техническим характеристикам.

При приемке:

• Не принимать канат без паспорта, подтверждающего его соответствие ГОСТ.

• Проводить визуальный осмотр на наличие дефектов.

• При необходимости проводить лабораторные испытания на разрыв.

При эксплуатации:

• Избегать резких перегибов и чрезмерных нагрузок.

• Использовать специальные приспособления для сращивания каната.

• Регулярно проводить осмотр на предмет коррозии и механических повреждений.

Заключение

ГОСТ 3064-80 является стандартом, регламентирующим производство канатов типа ТК 1х37, обеспечивая их надежность и безопасность. Соблюдение данного стандарта в сочетании с правильным выбором каната в зависимости от условий эксплуатации позволяет гарантировать долговечность и эффективность его использования в различных отраслях промышленности.
