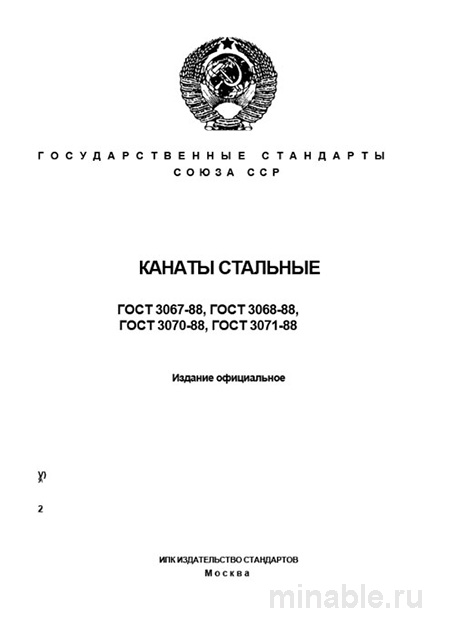

ГОСТ 3067-88: Комплексный разбор канатов стальных ТК 6х19 (1+6+12)+1х19

Обзор ГОСТ 3067-88: Надежная основа для подъемных механизмов

В машиностроении, особенно в производстве подъемных машин, таких как краны, лебедки и тали, ключевым фактором является надежность всех компонентов. Это не только способствует экономической эффективности, но и обеспечивает высокий уровень безопасности при эксплуатации. Среди критически важных элементов подъемных механизмов особое место занимает стальной канат, который играет основополагающую роль в обеспечении надежности и долговечности всей конструкции.

ГОСТ 3067-88 регламентирует производство одного из наиболее востребованных типов стальных канатов — каната с двойной свивкой, состоящего из шести прядей и одной органической сердцевины. Данный стандарт является основополагающим документом для специалистов, занимающихся проектированием и эксплуатацией подъемных машин, которые часто работают в условиях повышенных нагрузок и экстремальных эксплуатационных режимов.

Применение канатов по ГОСТ 3067-88

Канаты, соответствующие требованиям ГОСТ 3067-88, применяются в качестве основных подъемных элементов, способных выдерживать значительные нагрузки. Их использование целесообразно в следующих областях:

• В системах строповки и захвата грузов.

• В конструкции мостовых, козловых и башенных кранов.

• В шахтных подъемниках и лебедках.

• В качестве растяжек и крепежных элементов.

Уникальной особенностью канатов данного типа является плотное прилегание проволок друг к другу по всей длине изделия, что обеспечивает высокую прочность и устойчивость к механическим повреждениям. Несмотря на ограниченную гибкость, такие канаты демонстрируют отличные показатели сопротивления раздавливанию, что делает их предпочтительным выбором для применения в механизмах с многократными полиспастами.

Технологический процесс производства и контроля качества канатов

Стандарт ГОСТ 3067-88 детально описывает технологический процесс изготовления канатов, начиная от выбора исходных материалов и заканчивая проведением испытаний готовой продукции.

Конструктивные особенности

Производство канатов осуществляется в два этапа:

1. Проволока скручиваются в пряди.

2. Шесть прядей скручиваются вокруг органической сердцевины.

Сердцевина может быть изготовлена из натуральных материалов (например, пеньки) или синтетических волокон (например, полипропилена), что обеспечивает дополнительную защиту каната от механических повреждений и снижает уровень вибраций.

Канаты выпускаются в различных диаметрах, варьирующихся от 5,1 до 23,5 мм. Для каждого типоразмера в стандарте указаны допустимые нагрузки, которые могут быть выдержаны. Например, канат с диаметром 14 мм способен выдерживать нагрузку до 10 тонн.

Материалы изготовления

Для производства канатов используется высокопрочная стальная проволока, обладающая пределом прочности на разрыв не менее 156 МПа. Для предотвращения коррозии проволока часто подвергается оцинкованию. Важно учитывать, что группа цинкования должна соответствовать условиям эксплуатации каната. Использование канатов без антикоррозийного покрытия в условиях повышенной влажности или на открытом воздухе может привести к преждевременному износу изделия.

Методы контроля качества канатов

После завершения производственного процесса канаты подвергаются тщательному контролю качества, включающему следующие этапы:

1. Внешний осмотр и измерение диаметра в трех различных точках для подтверждения соответствия заявленным характеристикам.

2. Проверка равномерности смазки и состояния сердцевины.

3. Маркировка продукции и оформление сопроводительной документации, содержащей информацию о диаметре, конструкции, стандарте, группе прочности, назначении и дате изготовления каната. Отсутствие даты изготовления является основанием для отказа от приемки продукции.

Сравнительный анализ канатов различных стандартов

Выбор типа каната зависит от специфических требований к его эксплуатационным характеристикам, таких как гибкость, износостойкость и устойчивость к раздавливанию. ГОСТ 3067-88 является оптимальным выбором для большинства задач в машиностроении благодаря своим техническим характеристикам.

/ Критерий / ГОСТ 3067-88 (ТК 6x19+1 о.с.) / ГОСТ 2688-80 (ЛК-Р 6x19+1 о.с.) / ГОСТ 3071-88 (ТК 6x37+1 о.с.) / /-------------------------/---------------------------------------------/---------------------------------------------/---------------------------------------------/ / Назначение / Тяжелые условия эксплуатации, ударные нагрузки / Высокая гибкость, применение в быстроходных лебедках / Тяжелые и особо тяжелые условия эксплуатации, значительные нагрузки / / Конструкция / Линейное касание проволок в прядях, 19 проволок / Точечно-линейное касание проволок в прядях, 19 проволок / Линейное касание проволок в прядях, 37 проволок / / Гибкость / Средняя / Высокая / Высокая / / Износостойкость / Высокая / Средняя / Низкая / / Сопротивление раздавливанию / Высокое / Среднее / Низкое /

Рекомендации для специалистов

При выборе канатов рекомендуется:

• Учитывать необходимость запаса прочности и выбирать канаты с диаметром, превышающим минимально допустимый.

• В технических заданиях указывать не только диаметр и стандарт каната, но и группу прочности, тип покрытия и назначение изделия.

• При приемке продукции проводить проверку на наличие дефектов, таких как ржавчина или сухость сердцевины.

• Вести журнал учета эксплуатационных характеристик канатов, включая количество циклов подъема и опускания, а также продолжительность работы.

• Регулярно проводить визуальный осмотр канатов на предмет повреждений. Важно помнить, что ремонт канатов невозможен, и при выявлении дефектов необходимо производить их замену.

ГОСТ 3067-88 является проверенным временем стандартом, обеспечивающим высокий уровень надежности и безопасности подъемных механизмов. Знание и соблюдение требований данного стандарта является обязательным условием для специалистов в области машиностроения.
