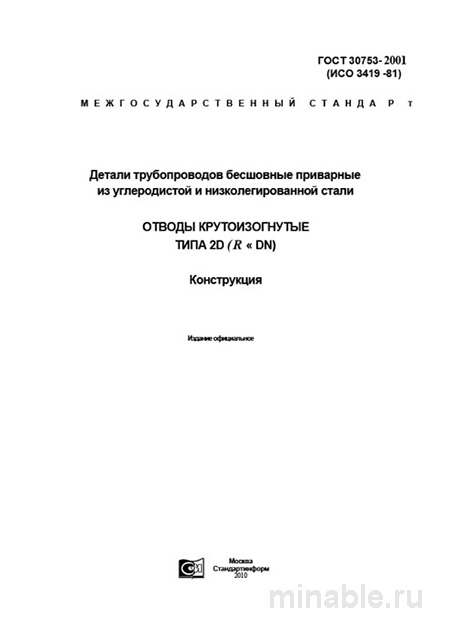

Обзор межгосударственного стандарта ГОСТ 30753-2001: требования к отводам для трубопроводов, работающих под давлением
При проектировании и монтаже трубопроводов, эксплуатируемых в условиях повышенного давления, критически важно обеспечить высокую надежность всех конструктивных элементов. Одним из ключевых компонентов таких систем являются отводы, предназначенные для изменения направления потока рабочей среды под заданным углом. Межгосударственный стандарт ГОСТ 30753-2001 устанавливает строгие технические требования к производству данных элементов для трубопроводов, функционирующих в условиях повышенных нагрузок и ответственных задач.
Назначение отводов
Отводы, соответствующие ГОСТ 30753-2001, находят применение в системах транспортировки энергоносителей, промышленных трубопроводах и на объектах морского флота. Их основная функция заключается в обеспечении плавного изменения направления потока рабочей среды с минимальным гидравлическим сопротивлением и вибрационными нагрузками.
Основные характеристики отводов по ГОСТ 30753-2001
Конструктивные особенности
Отводы, производимые в соответствии с данным стандартом, относятся к категории "Short Radius" (короткий радиус), что подразумевает радиус изгиба, равный двум диаметрам трубы (R=2D).
Материалы изготовления
Для производства отводов используются различные марки сталей, включая углеродистые (Ст10, Ст20) и низколегированные (09Г2С, 17Г1С). Выбор материала осуществляется с учетом требований к прочности, коррозионной стойкости и совместимости с транспортируемой средой.
Геометрические параметры
-
Радиус изгиба: Значение радиуса изгиба строго регламентировано и должно соответствовать удвоенному диаметру трубы. Допустимые отклонения не превышают ±1,5 мм для труб диаметром до 150 мм и ±3 мм для труб большего диаметра.
-
Толщина стенки: Толщина стенки отводов должна быть идентична толщине стенки прямого участка трубы. На внешней поверхности допускаются отклонения не более 15%.
-
Овальность торцов: Овальность торцов не должна превышать 1% от номинального диаметра трубы, что обеспечивает точность и надежность стыковых соединений.
Методы контроля качества
Для подтверждения соответствия отводов требованиям ГОСТ 30753-2001 применяются следующие методы контроля:
-
Визуальный осмотр: Выявление поверхностных дефектов, таких как трещины, вмятины и коррозионные повреждения.
-
Ультразвуковая дефектоскопия: Измерение толщины стенки в различных сечениях отвода.
-
Гидравлические испытания: Проверка герметичности и прочности конструкции путем подачи рабочей среды под давлением, превышающим расчетное.
Сравнительный анализ с другими стандартами
Для более полного понимания специфики ГОСТ 30753-2001 целесообразно провести его сопоставление с аналогичным стандартом ГОСТ 17375-2001, который регламентирует требования к отводам для менее ответственных трубопроводов.
Основные различия
/ Параметр / ГОСТ 30753-2001 / ГОСТ 17375-2001 / /-----------------------/----------------/------------------/ / Назначение / Для трубопроводов, работающих под высоким давлением / Для трубопроводов с менее интенсивными условиями эксплуатации / / Допуски по толщине стенки / Жесткие / Мягкие / / Допуски по овальности / Не более 1% / Не более 3% / / Контроль качества / Обязательный / По требованию заказчика / / Материалы / Конкретный перечень / Более широкий перечень /
Рекомендации по выбору и проверке отводов
При приобретении отводов, соответствующих ГОСТ 30753-2001, рекомендуется соблюдать следующие процедуры:
-
Указывать в технической документации требование о соответствии продукции данному стандарту.
-
Требовать предоставление полного комплекта сопроводительной документации, включая сертификат соответствия, паспорт изделия с указанием марки стали и результатов испытаний.
-
Осуществлять выборочный контроль качества:
-
Измерение толщины стенки ультразвуковым методом.
-
Проверка овальности торцов.
-
Визуальная оценка поверхности на предмет дефектов.
-
-
Обращать внимание на наличие маркировки, содержащей информацию о диаметре, толщине стенки, марке стали и других характеристиках изделия. Отсутствие маркировки является основанием для отказа от приемки продукции.
Вывод
Межгосударственный стандарт ГОСТ 30753-2001 представляет собой ключевой нормативный документ, регламентирующий производство отводов для трубопроводов, работающих в условиях повышенного давления. Его применение обеспечивает высокий уровень надежности и безопасности трубопроводных систем, что особенно важно для объектов критической инфраструктуры. Соблюдение требований данного стандарта гарантирует долговечность и эффективность эксплуатации трубопроводных систем в различных отраслях промышленности.
