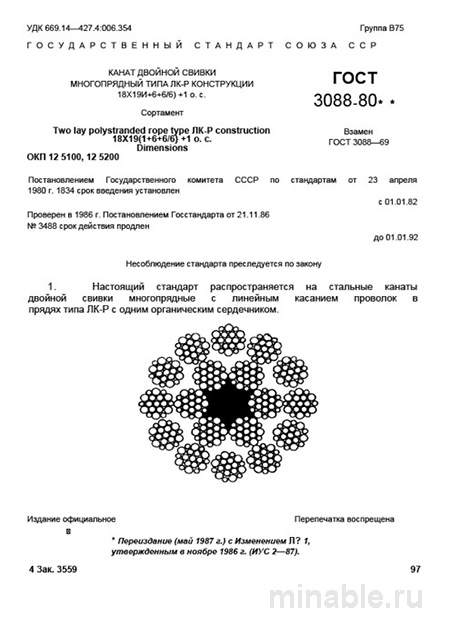

ГОСТ 3088-80: Разбор и описание канатов ЛК-Р 18х19 (1+6+6/6)+1 о.с.

Обзор стандарта ГОСТ 3088-80: Канаты стальные для подъема грузов

Введение

В области машиностроения, особенно в проектировании и производстве подъемных механизмов, ключевым аспектом является обеспечение надежности и безопасности всех компонентов. Стальные канаты, являясь неотъемлемыми элементами подъемных систем, должны соответствовать строгим техническим требованиям для обеспечения длительной и безопасной эксплуатации. Стандарт ГОСТ 3088-80 регламентирует характеристики и параметры одного из наиболее востребованных типов канатов, применяемых в ответственных механизмах. Этот документ представляет собой основополагающий нормативный акт, определяющий эффективность и безопасность работы подъемного оборудования.

Назначение и область применения каната

Канат, регламентируемый ГОСТ 3088-80, разработан для эксплуатации в условиях значительных механических нагрузок и динамических воздействий. Он широко используется в следующих типах подъемных механизмов:

• Стропы и тали

• Краны (мостовые, козловые, башенные, портальные)

• Шахтные подъемники

• Тяговые устройства для тяжелого оборудования

Канат обладает высокой стойкостью к усталостным нагрузкам и износу, а также не склонен к раскручиванию и образованию внутреннего напряжения. Однако его использование не рекомендуется в системах, где требуется частая смена направления нагрузки, например, в механизмах с полиспастами и малыми блоками.

Основные технические характеристики каната

Стандарт ГОСТ 3088-80 детально описывает конструктивные особенности, материалы, размеры и прочностные характеристики каната.

Материалы и конструкция: Канат изготовлен из высокопрочной стальной проволоки, подвергнутой цинковому покрытию для защиты от коррозии. Конструктивно он состоит из 18 прядей, каждая из которых содержит 19 проволок (центральная проволока, шесть проволок в среднем слое и двенадцать наружных). Органическая сердцевина каната пропитана специальным составом, обеспечивающим гибкость и сохранение смазочных свойств.

Размеры и прочностные параметры: Диаметр каната варьируется от 11,5 до 33,5 мм. Для каждой номинальной величины диаметра указаны значения разрывного усилия (в Н/мм²) и массы 100 метров каната. При проверке диаметра необходимо проводить измерения в двух взаимно перпендикулярных направлениях и принимать наибольшее значение для обеспечения точности.

Контроль качества каната

Оценка качества каната включает три основных этапа:

1. Визуальный осмотр: Проверяется наличие поверхностных дефектов, таких как коррозия, вмятины, трещины, а также состояние концевых креплений.

2. Измерительные процедуры: Контролируются диаметр каната, длина и шаг свивки прядей.

3. Документальная проверка: Оценивается наличие сертификата качества, в котором отражены результаты испытаний на прочность, химический состав проволоки и параметры покрытия.

Особое внимание уделяется выявлению дефектов, таких как неравномерная структура каната, промежутки между прядями и снижение прочности.

Сравнительный анализ с другими стандартами

Существует аналогичный стандарт ГОСТ 2688-80, также регламентирующий канаты двойной свивки. Основные различия между стандартами заключаются в следующем:

• Тип касания проволок: В ГОСТ 3088-80 касание проволок осуществляется линейно, в ГОСТ 2688-80 - точечно.

• Конструкция: Канат по ГОСТ 3088-80 имеет 18 прядей, в то время как канат по ГОСТ 2688-80 состоит из 6 прядей.

• Гибкость: Канат по ГОСТ 3088-80 обладает большей гибкостью.

• Сопротивление усталости: Канат по ГОСТ 3088-80 демонстрирует более высокую стойкость к усталостным нагрузкам.

• Износостойкость: Канат по ГОСТ 2688-80 более устойчив к внешнему износу.

• Назначение: Канат по ГОСТ 3088-80 предназначен для использования в ответственных механизмах, в то время как канат по ГОСТ 2688-80 применяется в менее требовательных условиях.

Выбор между канатами по ГОСТ 3088-80 и ГОСТ 2688-80 зависит от конкретных условий эксплуатации и требований к надежности механизма.

Рекомендации по выбору и контролю качества каната

При выборе каната необходимо учитывать следующие аспекты:

1. Полное обозначение каната, включающее диаметр, тип покрытия, маркировочную группу и категорию, должно быть указано в технической документации.

2. При приемке каната рекомендуется вскрытие бухты для осмотра внутренних витков на предмет наличия дефектов.

3. Особое внимание следует уделять следующим видам дефектов:

   • Обрыв наружных проволок

   • Вмятины и коррозийные повреждения

   • Неравномерность диаметра каната

   • Несоответствие разрывного усилия заявленным параметрам

4. Органическая сердцевина каната требует регулярного ухода и поддержания в смазанном состоянии для сохранения гибкости и эксплуатационных характеристик. При длительном хранении канат следует защищать от воздействия атмосферных факторов.

Заключение

Стандарт ГОСТ 3088-80 представляет собой важный нормативный документ, регламентирующий параметры стальных канатов, используемых в подъемных механизмах. Его применение позволяет обеспечить высокий уровень надежности и безопасности эксплуатации подъемного оборудования, что является критически важным для обеспечения промышленной безопасности и эффективности производственных процессов.
