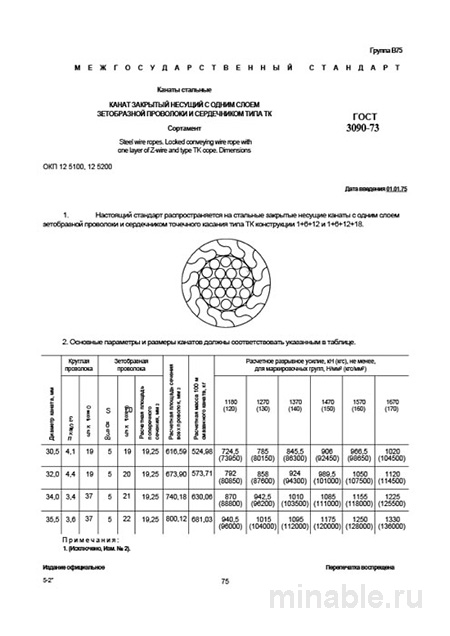

ГОСТ 3090-73: Канаты стальные - Комплексный разбор

Обзор стандарта ГОСТ 309-73: Закрытые несущие канаты для ответственных задач

В машиностроительной и строительной отраслях применяются высокопрочные и надежные материалы, способные выдерживать значительные нагрузки и сохранять эксплуатационные характеристики в условиях интенсивного использования. В данном контексте особое внимание уделяется специализированным конструкциям, таким как закрытые несущие канаты, регламентируемые стандартом ГОСТ 309-73. Этот стандарт имеет важное значение, поскольку от качества используемых канатов зависит безопасность персонала и сохранность дорогостоящего оборудования. В данном обзоре представлена детальная информация о стандарте ГОСТ 309-73 и его применении.

Назначение стандарта

Стандарт ГОСТ 309-73 регламентирует параметры и характеристики стальных закрытых несущих канатов, предназначенных для эксплуатации в условиях значительных нагрузок и интенсивного изгиба. Конструкция таких канатов включает внешнюю оболочку из плотно прилегающих проволок, формирующих Z-образный профиль, и внутренний сердечник, обеспечивающий необходимую гибкость.

Области применения закрытых несущих канатов включают:

• Подвесные и канатные дороги;

• Мостовые конструкции;

• Мачты и башни;

• Грузоподъемные механизмы, включая краны;

• Оборудование для нефтедобычи, где канаты используются в насосах.

Преимуществом закрытых несущих канатов является их способность плотно прилегать к элементам системы (блокам, барабанам), что снижает износ и повышает эксплуатационную долговечность.

Основные требования стандарта

ГОСТ 309-73 устанавливает строгие требования к материалам, размерам и механическим характеристикам канатов.

Материалы

Проволока для изготовления канатов должна соответствовать требованиям к стали марки не ниже 70. Для защиты от коррозии проволока покрывается цинком. Группа покрытия (тяжелое или среднее) указывается в маркировке каната. Канаты с тяжелым покрытием предназначены для эксплуатации в агрессивных средах, в то время как канаты со средним покрытием используются в обычных условиях.

Сердечник каната представляет собой внутренний несущий элемент, выполненный из обычного каната и обеспечивающий гибкость конструкции.

Размеры и форма

Диаметры закрытых несущих канатов варьируются от 13,5 до 65,5 мм. Допуски на диаметр регламентируются в зависимости от размера каната: для канатов диаметром до 39 мм отклонение составляет от 5% до 2%, для канатов большего диаметра — от 5% до 3%.

Измерение диаметра проводится в двух взаимно перпендикулярных направлениях и в трех точках по длине каната с последующим вычислением среднего значения.

Прочность

Одной из ключевых характеристик канатов является их способность выдерживать разрывную нагрузку. Согласно ГОСТ 309-73, минимальное значение разрывной нагрузки составляет 137 Н/мм², а максимальное — 176 Н/мм². Этот параметр учитывается при проектировании грузоподъемных и других систем, использующих канаты.

Методы контроля качества

Контроль качества канатов включает следующие этапы:

• Визуальный осмотр на наличие дефектов (вмятин, коррозии, разрывов);

• Измерение диаметра с соблюдением установленной методики;

• Проверка длины каната на соответствие заявленным требованиям;

• Проведение испытаний на разрыв для определения места разрушения;

• Контроль массы каната с целью соответствия заявленным параметрам.

Особое внимание уделяется состоянию сердечника, так как его повреждение может привести к утрате канатом своих эксплуатационных свойств.

Сравнение с другими стандартами

Для более полного понимания особенностей ГОСТ 309-73 проведем его сравнение с ГОСТ 2688-80, регламентирующим канаты двойной свивки:

/ Параметр / ГОСТ 309-73 (Закрытый несущий) / ГОСТ 2688-80 (Двойной свивки) / /-------------------------------------------/------------------------------/------------------------------/ / Основное назначение / Несущие, тяговые элементы / Грузоподъемные операции / / Конструкция / Закрытый, с Z-проволоками / Открытый, с точечным контактом проволок / / Плотность сечения / Очень высокая / Средняя / / Стойкость к износу / Высокая / Хорошая / / Гибкость / Низкая / Высокая / / Допуск на диаметр / Жестче / Менее жесткий /

Как видно из таблицы, закрытые несущие канаты (ГОСТ 309-73) обладают более высокой плотностью сечения и стойкостью к износу, но меньшей гибкостью по сравнению с канатами двойной свивки (ГОСТ 2688-80).

Рекомендации по эксплуатации

При выборе и использовании закрытых несущих канатов рекомендуется учитывать следующие аспекты:

1. Внимательно ознакомиться с маркировкой каната, чтобы определить его диаметр, тип покрытия, направление свивки, наличие раскручиваемости и другие параметры.

2. Проводить регулярный визуальный осмотр канатов на предмет повреждений.

3. Соблюдать установленные методы измерения диаметра.

4. Обеспечить защиту канатов от механических повреждений и воздействия агрессивных сред.

5. Не допускать превышения допустимых нагрузок, указанных в технической документации.

Заключение

Стандарт ГОСТ 309-73 предназначен для обеспечения высокого уровня надежности и долговечности закрытых несущих канатов, используемых в ответственных конструкциях и механизмах. Соблюдение требований стандарта и рекомендаций по эксплуатации позволяет минимизировать риски, связанные с использованием канатов, и обеспечить их безопасное и эффективное функционирование.
