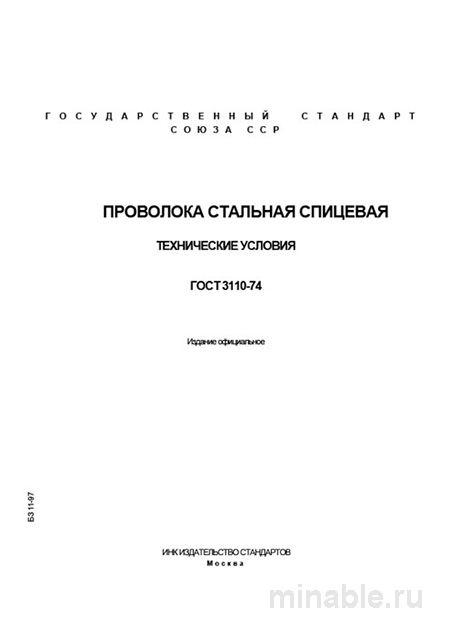

ГОСТ 3110-74: Спицевая проволока – Полный разбор стандарта

Обзор ГОСТ 311-74: Практический взгляд на стандарт для спицевой проволоки

В машиностроении, особенно при производстве велосипедов, мотоциклов и колясок, критически важно, чтобы все конструктивные элементы обладали высокой надежностью. Одним из ключевых нормативных документов, регламентирующих качество материалов, является ГОСТ 311-74, который определяет технические требования к стальной проволоке, используемой для изготовления спиц колес. Несмотря на то что стандарт был утвержден в 1974 году, он продолжает оставаться актуальным для многих производственных предприятий. В данном обзоре представлен анализ ГОСТ 311-74 с точки зрения специалистов, занимающихся технологическим процессом обработки спицевой проволоки.

Назначение и область применения стандарта

ГОСТ 311-74 устанавливает требования к механическим и физическим свойствам стальной проволоки, предназначенной для изготовления спиц колес велосипедов, мотоциклов и колясок. Основные требования включают высокую прочность и способность выдерживать значительные циклические нагрузки, так как спицы подвергаются постоянным растяжениям и изгибам.

Важно отметить, что проволока, произведенная в соответствии с данным стандартом, не является готовой к использованию. Она требует дополнительной обработки, включая формирование концов и нарезание резьбы. В связи с этим стандарт детально регламентирует химический состав материала и методы его термической обработки.

Требования к материалам и размерам проволоки

Химический состав и термическая обработка

Для изготовления спиц используется сталь марок 70, 75, 80 и 85, которая проходит процесс патентирования. Патентирование представляет собой термическую обработку, включающую нагрев до высокой температуры с последующим медленным охлаждением. Этот метод обеспечивает высокую прочность и гибкость проволоки, что критически важно для ее эксплуатационных характеристик.

На практике возможно использование отожженной проволоки вместо патентированной. Однако такая замена может привести к снижению качества продукции, поскольку отожженная проволока может иметь недостаточную прочность и склонность к растрескиванию при обработке.

Размеры и допуски

Проволока изготавливается в диапазоне диаметров от 1,8 до 4,5 мм. Стандарт предусматривает два класса точности:

• Повышенная точность (П): допуск на диаметр составляет ±0,03 мм.

• Нормальная точность (Н): допуск на диаметр составляет ±0,05 мм.

Кроме того, проволока должна обладать равномерной толщиной по всей длине, что обеспечивает симметричность и равномерное распределение нагрузок в конструкции колеса.

Механические свойства

ГОСТ 311-74 устанавливает три класса прочности проволоки:

• Класс В: предел прочности на разрыв от 130 до 160 МПа.

• Класс В (наиболее распространенный): предел прочности на разрыв от 160 до 190 МПа.

• Класс Г: предел прочности на разрыв от 190 до 215 МПа.

Дополнительно проволока проверяется на гибкость. Она должна выдерживать не менее шести циклов изгиба вокруг трубки, диаметр которой в три раза превышает диаметр самой проволоки. Это испытание позволяет оценить устойчивость проволоки к хрупкому разрушению.

Методы контроля качества

При поступлении партии проволоки проводится комплексная проверка по следующим параметрам:

1. Визуальный осмотр поверхности: проволока должна быть без следов коррозии, трещин и других дефектов. Допускается наличие незначительных поверхностных дефектов, не влияющих на эксплуатационные характеристики.

2. Измерение диаметра: проверяется соответствие диаметра проволоки установленным допускам.

3. Механические испытания: проводятся тесты на разрыв и гибкость для оценки прочностных характеристик.

4. Контроль упаковки: проволока должна быть смотана в катушки, обеспечивающие удобство хранения и транспортировки, а также защиту от механических повреждений.

Сравнительный анализ с другими стандартами

Часто ГОСТ 311-74 путают с ГОСТ 9389-75, который регламентирует требования к пружинной проволоке. Эти стандарты существенно различаются по следующим параметрам:

Проволока по ГОСТ 311-74:

• Материал: сталь марок 70-85.

• Термическая обработка: патентирование.

• Применение: спицы, работающие на растяжение и усталостные нагрузки.

Проволока по ГОСТ 9389-75:

• Материал: углеродистая и легированная сталь различных марок.

• Термическая обработка: нагартовка, отпуск, закалка.

• Применение: пружины, работающие на кручение и изгиб.

Замена спицевой проволоки на пружинную является грубым нарушением технологических требований, что может привести к катастрофическим последствиям, включая разрушение колеса.

Рекомендации по работе с проволокой

1. При оформлении заказа необходимо указывать все ключевые параметры проволоки, включая марку стали, диаметр, класс прочности и метод термической обработки.

2. При приемке партии проволоки следует проводить проверку на гибкость для подтверждения соответствия техническим требованиям.

3. На производственных предприятиях необходимо использовать острые и исправные инструменты для обработки проволоки, чтобы избежать повреждения материала.

4. Проволоку следует хранить в сухом, защищенном от коррозии месте, что позволит сохранить ее эксплуатационные характеристики на протяжении всего срока службы.

Заключение

ГОСТ 311-74 является важным нормативным документом, обеспечивающим высокие стандарты качества и надежности спицевых колес. Соблюдение требований данного стандарта позволяет производить продукцию, соответствующую современным техническим требованиям и обеспечивающую длительный срок эксплуатации.
