ГОСТ 3189-89: Разбор и Расшифровка Условных Обозначений Подшипников

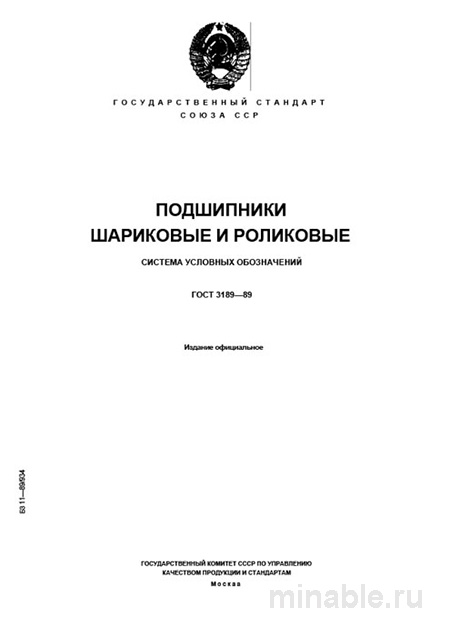

Обзор стандарта ГОСТ 3189-89

Введение

Для специалистов в области машиностроения, включая инженеров, техников и лиц, занимающихся закупками, условное обозначение подшипника является ключевым элементом технической документации. Умение корректно интерпретировать данную маркировку имеет критическое значение для обеспечения точности проектирования, производства и замены компонентов. Основой системы обозначений подшипников в странах СНГ уже более трех десятилетий является стандарт ГОСТ 3189-89, который регламентирует структуру и содержание маркировки, обеспечивая унификацию и стандартизацию информации о подшипниках.

Назначение и значимость стандарта

Стандарт ГОСТ 3189-89 разработан с целью унификации системы обозначений подшипников, что позволяет однозначно идентифицировать их основные характеристики. В рамках стандарта определены правила формирования условного обозначения, включающего информацию о типе, размерах, точности изготовления, требованиях к смазке и других параметрах. Это создает единый "алфавит" для описания подшипников, что упрощает процесс проектирования, закупок и эксплуатации.

ГОСТ 3189-89 применяется к шариковым и роликовым подшипникам, используемым на территории стран, применяющих систему ГОСТ. Он находит широкое применение в технической документации, проектной документации, на складах, а также в каталогах производителей.

Структура условного обозначения подшипника

Условное обозначение подшипника ГОСТ 3189-89 состоит из трех основных компонентов: основной части, префиксов и суффиксов. Основная часть включает в себя серию диаметров, серию ширин, а также диаметр отверстия.

Основная часть

Первые два или три знака обозначают диаметр отверстия подшипника. Например, обозначение "306" указывает на внутренний диаметр, равный 30 мм. Вторая цифра обозначает серию диаметров, третья — серию ширин. Эти две цифры вместе определяют типоразмерный ряд подшипника, который может быть легким, средним или тяжелым. Самая левая цифра указывает на тип подшипника:

• 6 — шариковый радиальный однорядный;

• 7 — роликовый радиальный с короткими цилиндрическими роликами;

• 3 — роликовый радиальный сферический двухрядный;

• 5 — радиально-упорный шариковый;

Суффиксы

Дополнительные обозначения (суффиксы) предоставляют информацию о ключевых характеристиках подшипника:

• Классы точности: от 6 до 0,0 (нормальный класс точности обычно не указывается);

• Зазоры: обозначаются буквами (С1, С2, С3 и т.д.);

• Материал сепаратора: Л — латунный, Г — полиамидный, Ю — бронзовый;

• Параметры шумности: важные для электродвигателей и бытовой техники;

• Термообработка и материал: указывают на термостойкость и использование специальных сталей.

Контроль качества подшипников

Стандарт ГОСТ 3189-89 не регламентирует методы контроля качества подшипников, однако знание его положений является важным элементом процесса проверки. Контроль качества начинается с проверки условного обозначения, указанного на упаковке, паспорте изделия и непосредственно на самом подшипнике.

При приемке необходимо проверять не только основное обозначение, но и все дополнительные суффиксы. Наиболее распространенными ошибками являются:

• Поставка подшипников с зазором С вместо требуемого С3 для работы в условиях высоких температур;

• Использование полиамидного сепаратора в условиях, требующих применения латунного сепаратора.

Дополнительно проводится выборочный контроль геометрических параметров (биение, зазор), состояния поверхностей и правильности монтажа сепаратора.

Сравнение ГОСТ 3189-89 и ГОСТ 520-2011

Многие специалисты путают назначение этих двух стандартов. Однако они имеют различную направленность:

• ГОСТ 3189-89 устанавливает правила формирования условных обозначений подшипников;

• ГОСТ 520-2011 определяет общие технические требования к подшипникам, включая допуски, классы точности, зазоры и методы контроля.

Таким образом, ГОСТ 3189-89 представляет собой систему кодирования информации, в то время как ГОСТ 520-2011 является сводом правил и требований к качеству подшипников.

Рекомендации для специалистов

1. При заказе подшипников необходимо указывать полное условное обозначение, соответствующее ГОСТ 3189-89.

2. При приемке продукции следует проверять маркировку на изделии, а не ограничиваться проверкой упаковки.

3. Особое внимание следует уделять проверке суффиксов, обозначающих зазор и класс точности, поскольку именно они часто становятся причиной ошибок.

4. При работе со старым оборудованием необходимо учитывать возможность использования устаревших обозначений.

5. Важно учитывать материал сепаратора, так как использование полиамидного сепаратора может быть неприемлемо в условиях высоких температур и агрессивных сред.
