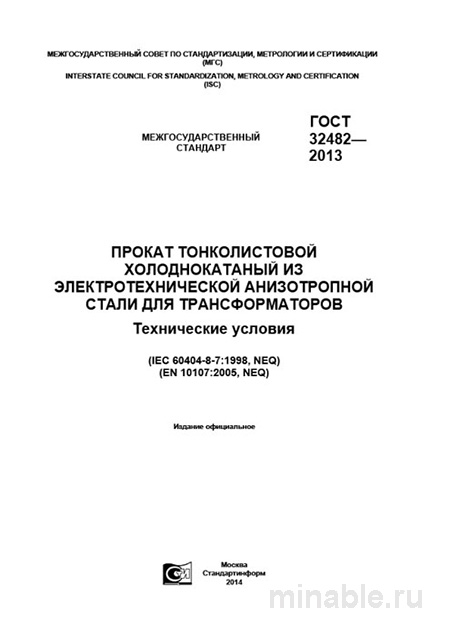

Обзор ГОСТ 32482-2013: Важный нормативный документ для производства трансформаторов
ГОСТ 32482-2013 представляет собой стандарт, регламентирующий требования к холоднокатаной тонколистовой стали, предназначенной для изготовления сердечников трансформаторов. Данный нормативный документ имеет ключевое значение для обеспечения высокого качества и эффективности трансформаторов, а также для оптимизации производственных затрат. В настоящем обзоре представлены основные положения стандарта, его назначение, технические характеристики и особенности применения.
Назначение и область применения
ГОСТ 32482-2013 устанавливает требования к холоднокатаной электротехнической стали с анизотропными магнитными свойствами, используемой в качестве материала для сердечников трансформаторов. Анизотропия стали означает наличие различий в магнитных характеристиках в зависимости от направления прокатки, что позволяет минимизировать потери энергии и повысить эффективность работы трансформатора.
Основные требования стандарта
Марки стали
Стандарт определяет марки холоднокатаной электротехнической стали, которые обозначаются цифровыми и буквенными символами. Например, марка стали 3406 указывает на содержание 3% кремния и удельные потери порядка 6 Вт/кг. Меньшие значения в маркировке свидетельствуют о более высоких магнитных свойствах стали и, как следствие, о повышении эффективности трансформатора.
Толщина и качество поверхности
Сталь поставляется в листах толщиной 0,23, 0,27, 0,30 и 0,35 мм. Допустимое отклонение по толщине составляет не более ±0,02 мм. Поверхность листов должна быть ровной, гладкой, без окалины, ржавчины и посторонних включений. Обязательным является наличие термостойкого диэлектрического покрытия, предотвращающего возможность короткого замыкания.
Контроль качества
Качество стали контролируется на всех этапах производства и эксплуатации. На заводе-изготовителе проводятся лабораторные испытания, включающие проверку химического состава, механических и магнитных свойств. На предприятии-потребителе осуществляется входной контроль, в ходе которого проверяются толщина, форма листов, качество покрытия и пластичность материала.
Особенности стандарта
ГОСТ 32482-2013 отличается от других стандартов, регламентирующих требования к электротехническим сталям, тем, что он предназначен исключительно для материалов, используемых в мощных трансформаторах, работающих на частоте 50 Гц. В отличие от него, другие стандарты могут касаться стали для маломощных трансформаторов, электромагнитов или двигателей, работающих на частотах до 400 Гц.
Рекомендации для специалистов
При работе с холоднокатаной электротехнической сталью, соответствующей требованиям ГОСТ 32482-2013, рекомендуется учитывать следующие аспекты:
-
При оформлении заказа необходимо указывать марку стали, тип покрытия, способ поставки и требования к упаковке.
-
Поставщик должен предоставить полный комплект документов, включающий сертификат соответствия и результаты испытаний.
-
При проверке качества следует обращать внимание на отсутствие дефектов поверхности, правильность толщины листов и качество диэлектрического покрытия.
-
Хранение и транспортировка стали должны осуществляться в условиях, исключающих повреждение листов и обеспечивающих их сохранность.
-
При штамповке необходимо учитывать направление прокатки для обеспечения оптимальных магнитных характеристик сердечника.
Заключение
ГОСТ 32482-2013 является важным нормативным документом, регламентирующим требования к холоднокатаной электротехнической стали для сердечников трансформаторов. Соблюдение положений стандарта позволяет повысить качество и надежность трансформаторов, а также оптимизировать производственные процессы.
