ГОСТ 32528-2013: Разбор и Описание стандарта труб стальных бесшовных

Обзор ГОСТ 32528-2013: Практическое руководство для инженера и технолога

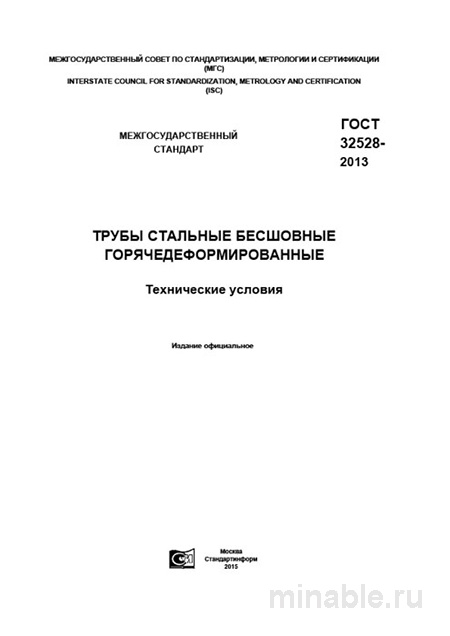

ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия» представляет собой нормативный документ, регламентирующий требования к качеству, техническим характеристикам и методам контроля стальных бесшовных горячедеформированных труб. Данный стандарт заменяет ранее действовавший ГОСТ 8732-78, актуализируя и дополняя его современными требованиями к безопасности и эксплуатационным характеристикам продукции.

Область применения стандарта и сферы его использования

Стандарт распространяется на стальные бесшовные горячедеформированные трубы, которые применяются в условиях высоких механических нагрузок, температурных воздействий и агрессивных сред. Такие трубы находят широкое применение в различных отраслях промышленности.

Основные сферы использования:

• Нефтегазовая промышленность: магистральные и промысловые трубопроводы, обсадные колонны.

• Энергетическое машиностроение: котлы, пароперегреватели, коллекторы.

• Химическая и нефтехимическая промышленность: аппараты, теплообменники, технологические линии.

• Судостроение и тяжелое машиностроение: силовые элементы, гидравлические системы.

Основные аспекты, важные для инженера

ГОСТ 32528-2013 детально регламентирует требования к материалам, размерам, механическим свойствам и методам контроля качества труб.

Материалы и прочностные характеристики

Трубы изготавливаются из стали, марка которой определяется в соответствии с требованиями стандарта. Особое внимание уделяется взаимосвязи между маркой стали, методом обработки (горячая деформация, термическая обработка) и механическими характеристиками, такими как временное сопротивление разрыву, предел текучести, относительное удлинение.

Примечание: допускается поставка труб без проведения термической обработки, если это предусмотрено техническими условиями и подтверждается соответствующими документами. Однако такие трубы могут обладать неравномерной структурой, что усложняет их обработку и сварку. Рекомендуется использовать трубы, прошедшие термическую обработку (отпуск, нормализацию), особенно для применения в ответственных конструкциях.

Геометрические параметры и допуски

ГОСТ 32528-2013 устанавливает три категории точности труб по диаметру и толщине стенки:

• Повышенная точность — для дальнейшей механической обработки.

• Обычная точность — для большинства областей применения.

• Трубы с отшлифованной поверхностью — для особо ответственных конструкций.

При приемке продукции необходимо проверять не только соответствие сертификату, но и фактическую толщину стенки, особенно в начальной части партии. Также следует контролировать кривизну трубы, которая не должна превышать 1,5 мм на метр длины и 5 мм на всю длину изделия.

Методы контроля качества труб

Контроль качества труб осуществляется в соответствии с многоступенчатой процедурой, включающей проверку размеров, внешнего вида, а также проведение различных испытаний.

• Неразрушающие методы контроля (например, ультразвуковая дефектоскопия) являются обязательными для труб специального назначения.

• Испытания на сплющивание, раздачу и изгиб позволяют оценить пластичность материала.

• Контроль структуры и твердости проводится по требованию заказчика.

Ультразвуковой контроль является ключевым этапом проверки качества, так как позволяет выявить внутренние дефекты, не видимые невооруженным глазом. Рекомендуется требовать полный протокол ультразвукового контроля для труб, используемых в ответственных проектах.

Сравнительный анализ с другими стандартами

При выборе стандарта на трубы необходимо учитывать технические требования, стоимость, сроки поставки и надежность конструкций.

/ Параметр / ГОСТ 32528-2013 / ГОСТ 8732-78 / ГОСТ 994-81 / /----------/----------------/------------/------------/ / Основное назначение / Трубопроводы высокого давления, критические конструкции, энергетика / Трубопроводы общего назначения, неответственные конструкции / Точная геометрия, тонкостенные конструкции, высокое качество поверхности / / Толщина стенки, допуски / Нормированы, три категории точности / Нормированы, но допуски менее жесткие / Значительно более жесткие допуски / / Качество поверхности / Допустимы зачищенные дефекты в пределах нормы / Требования менее строгие / Поверхность высокого качества, отсутствие окалины / / Обязательность УЗК / Для труб специального назначения — обязательно / Не предусмотрен / Для всех труб — обязательно / / Актуальность / Действующий, современный / Устаревший, но действующий / Действующий, современный /

ГОСТ 32528-2013 представляет собой обновленную версию ГОСТ 8732-78 с более строгими требованиями к контролю качества. Выбор между горячедеформированными трубами (ГОСТ 32528-2013) и холоднодеформированными трубами (ГОСТ 994-81) зависит от специфики технического задания. Первые чаще используются для толстостенных труб среднего диаметра, вторые — для изделий с высокой точностью и тонкой стенкой.

Рекомендации по работе с ГОСТ 32528-2013

Для обеспечения надлежащего качества продукции и предотвращения возможных проблем рекомендуется соблюдать следующие процедуры:

1. Проверка сопроводительных документов: убедитесь в наличии полного комплекта документов, включая протоколы испытаний, номер плавки и клеймо отдела технического контроля. Марка стали и режим термообработки должны соответствовать требованиям технического задания.

2. Визуальный осмотр и замеры: проверьте торцевую часть трубы на наличие дефектов, таких как расслоения или раковины. Измерьте толщину стенки в нескольких точках, особенно на противоположных концах изделия. Значительные отклонения могут свидетельствовать о низком качестве прокатки.

3. Контроль кривизны: используйте измерительные инструменты для проверки кривизны трубы. Изгиб не должен превышать установленных стандартом значений.

4. Выявление дефектов: обратите внимание на наличие дефектов, таких как закаты, волосовины и расслоения. Эти дефекты могут быть выявлены с помощью визуального осмотра и неразрушающих методов контроля.

5. Проверка маркировки: убедитесь, что маркировка на трубе соответствует информации, указанной в сертификате. Отсутствие маркировки может потребовать дополнительного контроля всей партии продукции.

ГОСТ 32528-2013 является современным и надежным нормативным документом, обеспечивающим высокие стандарты качества стальных бесшовных горячедеформированных труб. Соблюдение требований данного стандарта на всех этапах работы — от заказа до приемки продукции — позволяет гарантировать надежность и безопасность эксплуатации трубопроводных систем и других конструкций.
