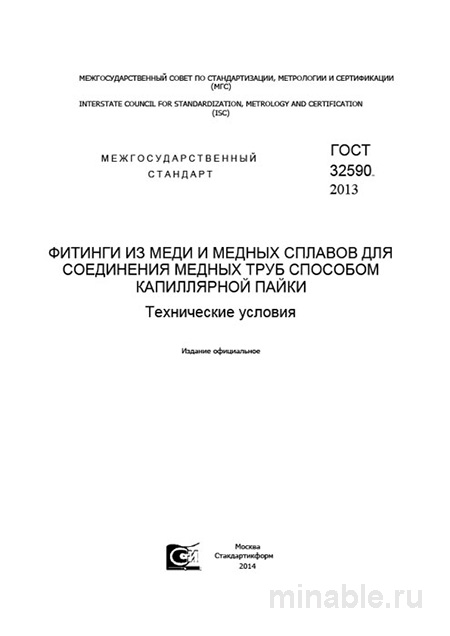

Обзор ГОСТ 32590-2013: Соединители для пайки труб
В системах отопления, водоснабжения и охлаждения используется технология пайки для надежного соединения труб. Эффективность этой технологии обеспечивается качеством соединителей (фитингов), соответствующих требованиям ГОСТ 32590-2013. Данный стандарт регулирует производство и контроль качества соединителей для пайки труб в странах Евразийского экономического союза.
Назначение и область применения соединителей
ГОСТ 32590-2013 устанавливает требования к соединителям, предназначенным для надежного соединения медных труб методом пайки. Такие соединители находят применение как в бытовых системах водоснабжения и отопления, так и в промышленных установках, включая газопроводы и системы охлаждения.
Важно отметить: стандарт распространяется на соединители без припоя внутри. В некоторых европейских странах производятся соединители с предварительно заложенным припоем. При выборе продукции необходимо учитывать данное различие.
Основные требования к соединителям по ГОСТ 32590-2013
Требования стандарта охватывают три ключевых аспекта: материал, конструкцию и прочностные характеристики.
Материал
Соединители должны изготавливаться из чистой меди марок М1р, М2р, М3р или медных сплавов, таких как латунь марок Л63 и Л68. Использование материалов высокой чистоты предотвращает возникновение проблем при пайке и обеспечивает долговечность соединений.
Конструкция и форма
Ключевым параметром является величина зазора между соединителем и трубой, которая должна находиться в диапазоне от 0,05 до 0,15 мм. Этот зазор обеспечивает равномерное распределение припоя и формирование надежного соединения.
Практические аспекты:
-
При слишком малом зазоре припой выдавливается наружу, что снижает качество соединения.
-
При слишком большом зазоре припой может проникнуть внутрь соединителя, вызывая его деформацию и ухудшение эксплуатационных характеристик.
Прочностные характеристики и методы испытаний
Соединители подвергаются испытаниям на прочность. Например, соединительные элементы типа тройников и отводов тестируются на способность выдерживать давление, в 1,5 раза превышающее рабочее. Также проводится проверка герметичности соединений под давлением.
Методы контроля качества соединителей
Контроль качества соединителей является неотъемлемой частью производственного процесса. Он включает визуальный осмотр, измерение параметров и проведение испытаний.
Визуальный осмотр и измерение
В ходе визуального осмотра проверяется:
-
Отсутствие загрязнений, коррозии или механических повреждений на поверхности соединителя.
-
Соответствие размеров соединителя установленным нормам с использованием специализированных измерительных инструментов.
-
Отсутствие трещин и других дефектов конструкции.
Испытания
Для особо ответственных систем могут проводиться дополнительные испытания, такие как выборочное разрушение соединителя для оценки качества пайки. Качественное соединение должно демонстрировать равномерную структуру и высокую механическую прочность по всей длине.
Сравнение с другими стандартами
ГОСТ 32590-2013 следует отличать от ГОСТ 32569-2013, который регламентирует соединители для обжимных соединений. Основные различия представлены в таблице:
/ Характеристика / ГОСТ 32590-2013 (пайка) / ГОСТ 32569-2013 (обжим) / /-----------------------------------------/--------------------------------------------------/--------------------------------------------------/ / Метод соединения / Пайка (неразъемное соединение) / Обжим (разъемное соединение с возможностью демонтажа) / / Необходимость уплотнения / Не требуется / Требуется (используется резиновая прокладка) / / Конструкция соединителя / Гладкая внутренняя поверхность / Наличие канавок для резиновой прокладки / / Величина зазора / Точный диапазон (0,05-0,15 мм) / Менее критичен / / Область применения / Системы с повышенными требованиями надежности / Водоснабжение (с ограничениями по давлению) /
Рекомендации для специалистов
На основании опыта работы с соединителями можно сформулировать следующие рекомендации:
Для инженеров и технологов:
-
В проектной документации следует указывать полное обозначение соединителя в соответствии с ГОСТ 32590-2013. Например, Фит. Муфта 18х15 ГОСТ 32590-2013. Это позволит избежать ошибок при выборе и закупке продукции.
-
Необходимо обеспечить раздельное хранение соединителей для пайки и обжима, чтобы исключить их перепутывание.
Для специалистов по закупкам:
-
При проверке документации следует обращать внимание на наличие сертификата соответствия ГОСТ 32590-2013.
-
На каждом соединителе должна быть указана информация о материале изготовления и производителе. Отсутствие маркировки может свидетельствовать о подделке продукции.
Для мастеров и специалистов по контролю качества:
-
При оценке качества соединителей следует обращать внимание на легкость посадки трубы. Неправильная посадка может указывать на брак изделия.
-
Торец соединителя должен быть гладким и иметь фаску для обеспечения легкого соединения с трубой.
Заключение
ГОСТ 32590-2013 является важным нормативным документом, регулирующим производство и контроль качества соединителей для пайки медных труб. Соблюдение требований стандарта обеспечивает надежность и долговечность трубопроводных систем, что особенно важно для критически важных объектов.
