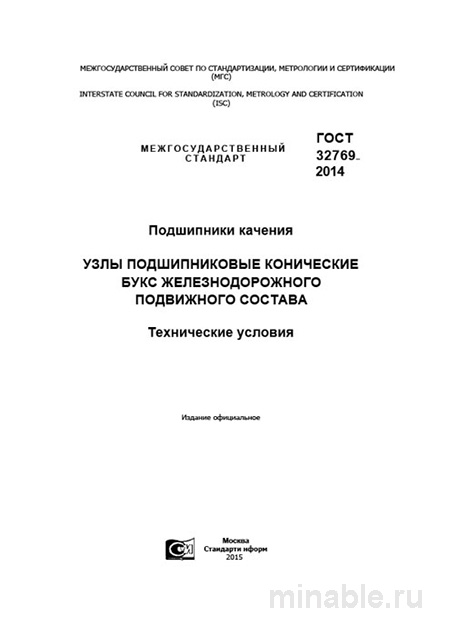

Обзор ГОСТ 32769-2014: нормативный документ, регулирующий надежность подшипников для железнодорожного транспорта
ГОСТ 32769-2014 является ключевым нормативным актом, регламентирующим требования к качеству подшипников, используемых в железнодорожном транспорте. Данный стандарт устанавливает критерии для конических роликоподшипниковых узлов (буксов), применяемых в составе вагонов, локомотивов и других подвижных составов. Основная цель стандарта — обеспечение взаимозаменяемости, долговечности и надежности подшипников в условиях высоких нагрузок и скоростей.
Назначение и область применения стандарта
Стандарт ГОСТ 32769-2014 распространяется на готовые подшипниковые узлы, включающие в себя такие элементы, как кольца, ролики, сепараторы, уплотнения, смазочные материалы и, в некоторых случаях, датчики для контроля температуры. В отличие от стандартов, регулирующих отдельные компоненты, данный норматив рассматривает узел как единый конструктивный элемент, обеспечивающий его функциональность и надежность.
Основные технические требования
Материалы и их характеристики
Стандарт определяет конкретные марки стали для изготовления различных компонентов подшипникового узла. Для колец и роликов рекомендуется использование сталей ШХ15 и ШХ15СГ, отличающихся высокой прочностью и износостойкостью. Сепараторы могут быть изготовлены из латуни или полимерных материалов. Использование материалов ненадлежащего качества может привести к снижению эксплуатационных характеристик подшипника и его преждевременному выходу из строя.
Геометрические параметры и свойства
ГОСТ 32769-2014 предъявляет строгие требования к точности изготовления всех компонентов подшипникового узла. В частности, регламентируется шероховатость поверхности деталей, которая не должна превышать 0,16 мкм. Это способствует снижению коэффициента трения и уменьшению нагрева. Также стандарт устанавливает допустимые значения зазоров между кольцами, которые проверяются с использованием специализированных инструментов.
Сборка и смазка
Подшипники поставляются в собранном виде с консервационной смазкой, характеристики которой строго регламентированы стандартом. Тип и количество смазочного материала выбираются в зависимости от условий эксплуатации и конструктивных особенностей подшипникового узла.
Методы контроля качества
Для обеспечения соответствия продукции требованиям стандарта применяются следующие методы контроля:
-
Внешний осмотр на наличие дефектов, таких как трещины, коррозия или механические повреждения.
-
Измерение геометрических параметров и проверка зазоров.
-
Контроль твердости материалов для предотвращения их разупрочнения вследствие перегрева.
-
Оценка шероховатости поверхности деталей.
-
Применение методов неразрушающего контроля (магнитного или ультразвукового) для выявления скрытых дефектов.
Сравнение с другими стандартами
Часто ГОСТ 32769-2014 путают с ГОСТ 3325-85, однако данные стандарты имеют существенные различия:
/ Стандарт / Назначение / Материалы / Точность изготовления / Методы контроля / Поставка / /----------/------------/------------/----------------------/------------------/----------/ / ГОСТ 32769-2014 / Железнодорожный транспорт / Строго определенные марки стали / Очень высокая / Всесторонний контроль / Готовые узлы / / ГОСТ 3325-85 / Общее машиностроение / Более широкий выбор сталей / Стандартная / Выборочный контроль / Отдельные детали /
Рекомендации по применению
При работе с подшипниковыми узлами, соответствующими ГОСТ 32769-2014, рекомендуется соблюдать следующие правила:
-
Проверять наличие сертификатов и протоколов испытаний, подтверждающих соответствие продукции требованиям стандарта.
-
Осуществлять контроль зазора между кольцами с использованием сертифицированных инструментов.
-
Визуально осматривать уплотнения на предмет наличия повреждений, которые могут привести к попаданию загрязнений в подшипник.
-
Обращать внимание на целостность упаковки, обеспечивающей сохранность подшипника при транспортировке.
-
При обнаружении дефектов, таких как трещины или коррозия, принимать меры по замене или ремонту узла.
ГОСТ 32769-2014 является важным нормативным документом, обеспечивающим надежность и безопасность железнодорожного транспорта. Строгое соблюдение требований данного стандарта способствует повышению эксплуатационных характеристик подшипников и снижению риска аварийных ситуаций.
