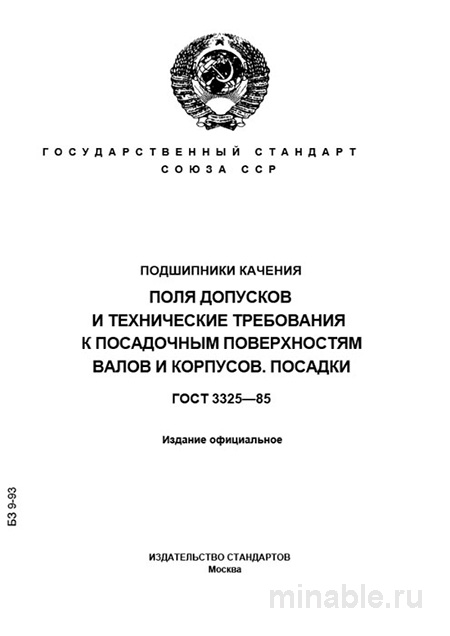

Обзор ГОСТ 3325-85: Практическое руководство для специалистов
В области машиностроения надежность всей конструкции во многом определяется качеством таких элементарных компонентов, как подшипники. Даже при использовании высококачественных подшипников их некорректная установка может привести к выходу из строя всего механизма. В этом контексте ГОСТ 3325-85 представляет собой важный нормативный документ, регламентирующий требования к размерам и качеству поверхностей, предназначенных для монтажа подшипников. Стандарт обеспечивает создание прочных и долговечных соединений, соответствующих установленным нормам.
Назначение и область применения ГОСТ 3325-85
Данный стандарт устанавливает требования к подготовке посадочных мест для подшипников различных типов, включая шариковые и роликовые, и находит применение в широком спектре оборудования, от станкового до промышленного. Основная цель стандарта заключается в правильном выборе метода посадки подшипника, который может быть плотной, свободной или промежуточной. Выбор метода посадки зависит от характера нагрузок, таких как вращение, давление в одной точке или колебания.
Конструкторы часто стремятся обеспечить слишком плотную посадку для предотвращения смещения подшипника, что может привести к его деформации, заклиниванию и перегреву. ГОСТ 3325-85 предоставляет четкие и обоснованные рекомендации для предотвращения подобных ошибок.
Основные требования ГОСТ 3325-85
ГОСТ 3325-85 устанавливает ряд ключевых параметров, которые необходимо соблюдать при подготовке посадочных мест:
1. Размеры и допуски
Стандарт определяет конкретные размеры для валов и отверстий, обозначаемые буквенными символами. Для валов используются обозначения k6, js6, f7, для отверстий – H7, J7, K7. Выбор размеров зависит от условий эксплуатации подшипника:
-
Для вращающихся подшипников (обычно устанавливаемых внутри вала) требуется плотная посадка (например, k6 или m6) для предотвращения их смещения.
-
Для неподвижных подшипников (например, устанавливаемых снаружи корпуса) необходима свободная посадка (например, H7 или J7) с учетом теплового расширения и возможности перемещения при монтаже.
Для валов рекомендуется использовать размеры 5-го и 6-го классов точности, для отверстий в корпусах – 6-го и 7-го классов, что обеспечивает необходимую точность без излишнего усложнения технологического процесса.
2. Шероховатость поверхности
Шероховатость поверхности также является важным параметром. Стандарт устанавливает, что она не должна превышать 0,25 от допуска на размер поверхности, что на практике соответствует значениям от 0,8 до 4 мкм для валов и от 1,6 до 8 мкм для отверстий.
3. Форма поверхности
Согласно стандарту, поверхности должны быть цилиндрическими и не иметь отклонений от заданной формы. Это обеспечивает корректное позиционирование подшипника и минимизирует вибрации.
Методы контроля качества
Контроль качества посадочных мест включает следующие этапы:
-
Измерение размеров: Применяются специализированные инструменты, такие как микрометры для валов и калибры для отверстий. Использование штангенциркуля не допускается.
-
Проверка шероховатости: Используются профилометры или образцы шероховатости для точного определения параметров поверхности.
-
Контроль формы: Применяются индикаторные скобы и нутромеры для проверки цилиндричности и отсутствия биений.
Основные дефекты, которые могут возникнуть при подготовке посадочных мест, включают:
-
Задиры и царапины: Возникают в результате неправильной обработки или транспортировки.
-
Овальность и конусность: Являются следствием износа оборудования.
-
Слишком гладкая поверхность: Затрудняет установку подшипника и может привести к его смещению.
Все вышеуказанные дефекты классифицируются как брак.
Сравнение с другими нормативными документами
Существует аналогичный стандарт ГОСТ 25347-82, который также регулирует параметры соединений. Однако он имеет более широкую область применения. Основные различия между ГОСТ 3325-85 и ГОСТ 25347-82 заключаются в следующем:
-
Область применения: ГОСТ 25347-82 охватывает все виды соединений, в то время как ГОСТ 3325-85 фокусируется исключительно на подшипниковых соединениях.
-
Учет особенностей подшипников: ГОСТ 3325-85 учитывает такие факторы, как деформация колец и тепловое расширение, что не предусмотрено в ГОСТ 25347-82.
-
Рекомендации по посадке: ГОСТ 3325-85 предлагает конкретные рекомендации по выбору посадки подшипников, например, k6/H7, в то время как ГОСТ 25347-82 предоставляет конструктору свободу выбора посадки.
-
Требования к форме и шероховатости: ГОСТ 3325-85 устанавливает четкие требования к этим параметрам, в то время как в ГОСТ 25347-82 они не регламентируются.
Практические рекомендации
На основании практического опыта можно сформулировать следующие рекомендации:
-
Проверка валов и корпусов: Первоочередной задачей является проверка шероховатости и наличия задиров. Даже при соблюдении размеров, но при наличии дефектов поверхности, изделие считается бракованным.
-
Контроль формы: Необходимо убедиться в отсутствии биений и соблюдении цилиндричности заплечиков вала.
-
Использование специализированных инструментов: Для окончательной проверки рекомендуется применять калибры. Микрометры могут быть использованы для контроля размеров в процессе обработки.
-
Учет температурных режимов: При монтаже подшипников с натягом не следует применять чрезмерное усилие. Рекомендуется предварительный нагрев поверхности до температуры 80-100°C для обеспечения корректной посадки и предотвращения повреждения подшипника.
-
Соблюдение нормативных требований: При выборе посадки подшипника следует строго придерживаться рекомендаций ГОСТ 3325-85, не заменяя рекомендованные размеры на другие без соответствующих обоснований.
ГОСТ 3325-85 является результатом многолетней работы инженеров и специалистов в области машиностроения. Его соблюдение позволяет создавать надежные и долговечные конструкции, минимизируя риски и обеспечивая соответствие установленным стандартам качества.
