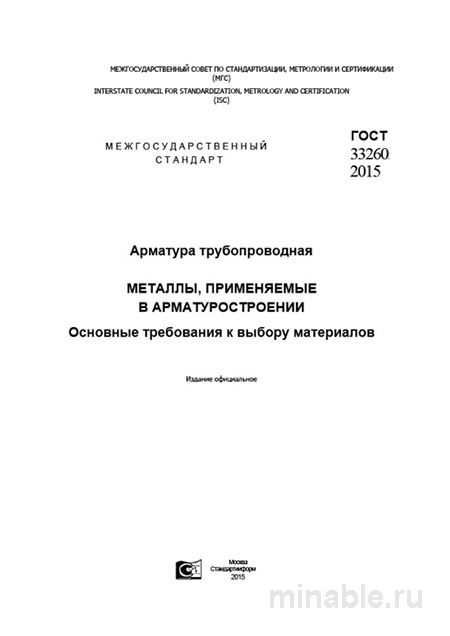

ГОСТ 33260-2015: Арматура трубопроводная – Комплексный разбор

Обзор ГОСТ 33260-2015: настольное руководство для инженера-арматуростроителя

В процессе проектирования и производства трубопроводной арматуры критически важно осуществлять правильный выбор материалов. Это не только ключевой элемент в техническом задании, но и основополагающий фактор, определяющий безопасность, надежность и долговечность конечного изделия. ГОСТ 33260-2015 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Основные требования к выбору материалов» представляет собой нормативный документ, направленный на систематизацию и стандартизацию данного процесса. Как высококвалифицированный инженер с многолетним опытом в области арматуростроения, могу констатировать, что данный стандарт является не только справочником, но и практическим руководством для принятия обоснованных технических решений.

Назначение стандарта

ГОСТ 33260-2015 разработан с целью унификации и замены ранее действовавших разрозненных нормативных актов. Его основная цель заключается в установлении единых, научно обоснованных критериев для выбора металлов и сплавов, применяемых в производстве трубопроводной арматуры (клапанов, задвижек, кранов), функционирующих в различных эксплуатационных условиях.

Сфера применения стандарта включает:

• Нефтегазовую, химическую и энергетическую промышленность.

• Изделия, предназначенные для эксплуатации в условиях широкого диапазона давлений — от вакуума до сверхвысоких значений.

• Оборудование, функционирующее в агрессивных средах, при экстремально низких или высоких температурах.

Следует отметить, что стандарт не является жестким регламентом. Он определяет рамки и рекомендации для выбора материалов, окончательное решение о применении которых принимается конструктором или технологом с учетом множества факторов, включая поведение материала в агрессивной среде, технологические возможности предприятия и экономическую целесообразность.

Основные положения

Стандарт имеет логичную структуру, способствующую последовательному принятию решений при проектировании.

Классификация материалов

Документ классифицирует материалы по следующим группам:

• Углеродистые стали.

• Легированные стали.

• Коррозионно-стойкие стали.

• Криогенные стали.

• Жаростойкие и жаропрочные стали.

• Сплавы на основе цветных металлов.

В стандарте приведены типовые марки материалов по ГОСТу и их зарубежные аналоги (например, ASTM, EN), что является полезным при работе с импортной продукцией или документацией.

Методика выбора материалов

Выбор материала осуществляется на основе трех ключевых факторов:

1. Характеристики рабочей среды: стандарт содержит таблицы и рекомендации по устойчивости материалов к различным агрессивным средам (кислоты, щелочи, нефтепродукты).

2. Эксплуатационные условия: давление и температура. Для условий низких температур важна ударная вязкость материала, а для высоких температур — жаропрочность и жаростойкость.

3. Класс герметичности: требования к материалам уплотнительных поверхностей и корпуса становятся более строгими с повышением класса герметичности.

Пример из практики

Заказчик часто требует использования дорогостоящей нержавеющей стали марки 12Х18Н10Т для систем водоснабжения с температурой до 90°C. Применение ГОСТ 33260-2015 позволяет обосновать более экономичное решение, предложив использование углеродистой стали марок 25Л или 35Л, которая полностью соответствует эксплуатационным требованиям и имеет значительно меньшую стоимость. Умение опираться на данный стандарт позволяет принимать обоснованные решения, направленные на оптимизацию затрат без ущерба для качества продукции.

Контроль качества

Стандарт не регламентирует конкретные методы контроля, однако устанавливает основные требования к химическому составу и механическим свойствам материалов, что является важным для оценки их качества.

При приемке продукции проверяются:

• Сертификат качества: проверяется наличие сертификата и соответствие его данных заявленным требованиям. Особое внимание уделяется марке стали, номеру плавки и результатам испытаний.

• Маркировка на изделиях: маркировка должна соответствовать данным, указанным в сертификате.

• Визуальный контроль: выявляются дефекты поверхности, такие как трещины и заусенцы, которые недопустимы для изделий, предназначенных для ответственного литья и поковок.

Часто встречаются дефекты, связанные с несоответствием химического состава (что влияет на механические свойства материала после термообработки) или скрытые дефекты литья (раковины, включения песка). Для их выявления проводится выборочный ультразвуковой контроль и спектральный анализ материала для подтверждения его марки.

Сравнение с другими стандартами

ГОСТ 33260-2015 часто путают с ГОСТ 5632-72, который регламентирует легированные и нержавеющие стали. Однако эти стандарты имеют различное назначение и содержание:

/ Критерий / ГОСТ 33260-2015 / ГОСТ 5632-72 / /-------------------/---------------------------------------------------------/---------------------------------------------------------/ / Основное назначение / Руководство по выбору материалов для конкретных условий эксплуатации / Установление марок сталей, их химического состава и механических свойств / / Содержание / Методика выбора материалов, таблицы стойкости, рекомендации / Технические условия на конкретные марки сплавов / / Пользователь / Конструктор, технолог, специалист по закупкам / Металлург, специалист отдела технического контроля / / Ключевой результат / Обоснованное решение о применении марки материала / Данные для проверки соответствия материала техническим требованиям /

Таким образом, ГОСТ 33260-2015 отвечает на вопрос о выборе материала для задвижки, работающей при температуре 400°C, в то время как ГОСТ 5632-72 предоставляет информацию для проверки соответствия материала заявленным характеристикам.

Рекомендации для специалистов

На основе многолетнего опыта работы с ГОСТ 33260-2015, могу предложить следующие рекомендации:

1. Акцентировать внимание на приложениях. В них содержится важная информация, включая таблицы стойкости материалов, примеры выбора материалов для конкретных условий эксплуатации и рекомендации по зарубежным аналогам.

2. Включать требования к материалам в техническое задание. На этапе разработки технического задания необходимо закладывать требования к материалам основных деталей, основываясь на положениях ГОСТ 33260-2015, что позволит избежать приобретения несоответствующей продукции.

3. Требовать полный пакет документации. При приемке металлических изделий или арматуры необходимо запрашивать не только сертификат качества, но и протоколы механических испытаний и химического анализа, особенно для ответственных партий продукции. Сертификат качества представляет собой декларацию соответствия, в то время как протоколы испытаний являются объективными доказательствами.

4. Учитывать состояние поставки после термообработки. Механические свойства материала зависят от режима термообработки. В сертификате качества должно быть указано состояние поставки, например, нормализация, закалка и отпуск.

5. Для критических применений проводить независимый анализ. В случаях, когда речь идет о критически важных системах, рекомендуется привлекать собственные лаборатории или привлекать независимых экспертов для проведения дополнительных испытаний и подтверждения качества продукции.

В заключение, ГОСТ 33260-2015 является ценным нормативным документом, который должен быть в арсенале каждого инженера, занимающегося проектированием и производством трубопроводной арматуры. Правильное применение данного стандарта способствует обеспечению надежности и безопасности объектов, а также оптимизации затрат за счет обоснованного выбора материалов.
