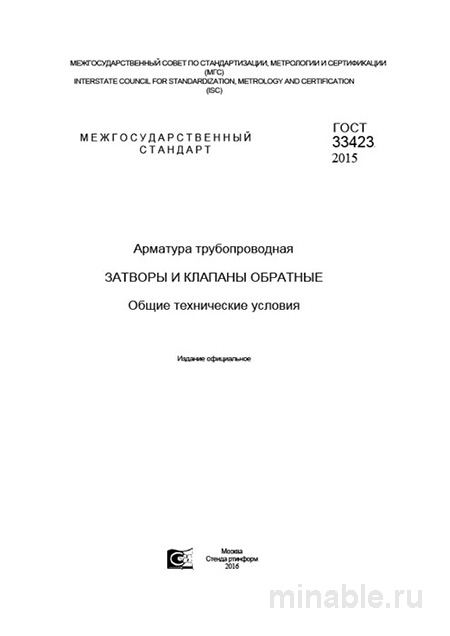

Обзор ГОСТ 33423-2015: Практический инструмент для инженера и технолога
В сфере производства машин, особенно в контексте проектирования и эксплуатации трубопроводных систем, соблюдение нормативных требований является ключевым аспектом обеспечения безопасности и эффективности функционирования оборудования. ГОСТ 33423-2015 представляет собой нормативный документ, регламентирующий конструктивные особенности и эксплуатационные характеристики обратных клапанов и затворов для трубопроводов. Эти устройства предназначены для предотвращения обратного движения рабочей среды (жидкости, пара, газа) и защиты насосного оборудования, котлов и других элементов системы от возможных повреждений.
Назначение стандарта
ГОСТ 33423-2015 устанавливает унифицированные требования к конструкции, материалам и эксплуатационным характеристикам обратных клапанов и затворов. Основной целью стандарта является обеспечение надежной работы арматуры в условиях различных давлений и диаметров трубопроводов, а также предотвращение аварийных ситуаций, связанных с обратным движением рабочей среды.
Стандарт распространяется на арматуру, эксплуатируемую в следующих условиях:
-
Рабочее давление от 0,16 до 25 мегапаскалей (МПа).
-
Диаметр трубопровода от 15 до 200 миллиметров (мм).
Основные положения стандарта
Материалы
ГОСТ 33423-2015 определяет перечень материалов, рекомендуемых для изготовления различных компонентов арматуры. Выбор материала зависит от физико-химических свойств рабочей среды, включая агрессивность, температуру, давление и наличие механических примесей. Например, для систем, транспортирующих воду с высоким содержанием песка, рекомендуется использование материалов с повышенной износостойкостью.
Прочность и герметичность
Стандарт предъявляет строгие требования к прочности и герметичности арматуры. Все изделия должны проходить испытания на герметичность и механическую прочность, что гарантирует их способность выдерживать рабочие нагрузки без утечек и повреждений. Особое внимание уделяется плотности закрытия затвора, которая должна обеспечивать полное перекрытие потока рабочей среды.
Конструктивные особенности и размеры
ГОСТ 33423-2015 регламентирует конструктивные параметры арматуры, включая форму, размеры и способы соединения с трубопроводом. Это позволяет обеспечить совместимость арматуры с различными типами трубопроводных систем и упростить процесс монтажа.
Методы контроля качества
Контроль качества арматуры осуществляется на различных этапах производства и эксплуатации:
-
Первичные испытания на прочность и герметичность проводятся для каждого изделия.
-
Периодические проверки, проводимые не реже одного раза в три года, направлены на оценку долговечности и надежности арматуры.
-
При внесении изменений в конструкцию или технологию производства проводятся дополнительные испытания для подтверждения соответствия продукции требованиям стандарта.
При проведении проверок особое внимание уделяется следующим аспектам:
-
Наличие четкой маркировки на арматуре с указанием производителя, даты изготовления и других идентификационных данных.
-
Наличие полного комплекта сопроводительной документации, включая паспорт изделия.
-
Отсутствие дефектов, таких как трещины, сколы или другие повреждения, которые могут повлиять на эксплуатационные характеристики арматуры.
Сравнение с другими стандартами
На рынке существует ряд нормативных документов, регулирующих производство обратных клапанов и затворов. Однако ГОСТ 33423-2015 отличается современным подходом и гибкостью, позволяя производителям разрабатывать различные конструкции арматуры, соответствующие общим требованиям стандарта.
Практические рекомендации
Для покупателей
При выборе арматуры рекомендуется учитывать следующие аспекты:
-
Указывать в документации на приобретаемую продукцию ссылку на ГОСТ 33423-2015.
-
Запрашивать у поставщика информацию о материалах, использованных при производстве арматуры.
-
Убедиться в наличии полного комплекта сопроводительных документов, включая паспорт изделия и результаты испытаний.
Для пользователей
При эксплуатации арматуры следует обращать внимание на следующие моменты:
-
Проверять наличие дефектов, таких как трещины или повреждения, которые могут повлиять на герметичность и надежность работы устройства.
-
Убедиться в четкости и полноте маркировки.
-
Проверить состояние уплотнительных элементов, обеспечивающих герметичность затвора.
-
Запрашивать у поставщика документацию о проведенных проверках и испытаниях.
Возможные проблемы и методы их выявления
В случае возникновения проблем с работой арматуры, таких как утечка или заедание, рекомендуется провести следующие мероприятия:
-
Для выявления утечек использовать специальные стендовые испытания.
-
При затруднении в открытии или закрытии клапана проверить механизм на наличие механических препятствий.
-
Для подтверждения соответствия материалов требованиям стандарта запросить сертификаты качества или провести лабораторные исследования.
Заключение
ГОСТ 33423-2015 является важным нормативным документом, обеспечивающим высокие стандарты надежности и безопасности трубопроводной арматуры. Соблюдение требований стандарта позволяет минимизировать риски, связанные с эксплуатацией трубопроводных систем, и обеспечить их бесперебойную работу на протяжении всего срока службы.
