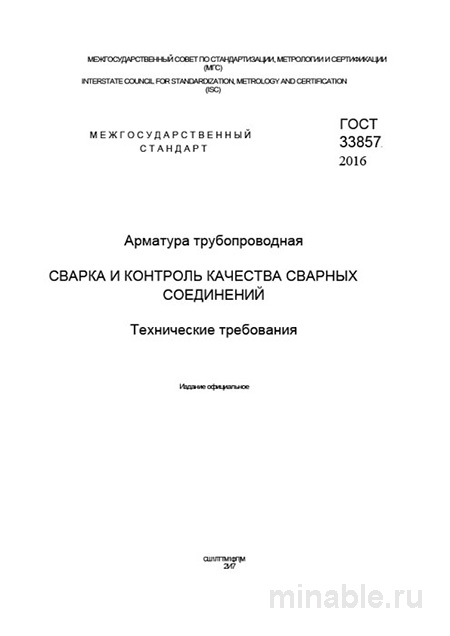

Обзор ГОСТ 33857-2016 и его значение для производства трубопроводной арматуры
В процессе изготовления труб и трубопроводной арматуры критически важным аспектом является обеспечение надежности всех соединений. Это напрямую влияет на безопасность эксплуатации и долговечность трубопроводных систем. ГОСТ 33857-2016 представляет собой не просто нормативный документ, а практическое руководство, регламентирующее технологические процессы и обеспечивающие высокое качество продукции. На основании многолетнего опыта работы с данным стандартом, можно утверждать, что его применение позволяет минимизировать риски ошибок и повысить точность выполнения сварочных работ.
Основные положения ГОСТ 33857-2016
Стандарт ГОСТ 33857-2016 устанавливает требования к сварке труб и трубопроводной арматуры, предназначенных для работы под давлением. Особое внимание уделяется применению данного стандарта на критически важных объектах, таких как атомные и тепловые электростанции, а также на объектах нефтегазовой промышленности.
Важно отметить, что ГОСТ 33857-2016 не заменяет проектную документацию, а служит дополнительным нормативным руководством, используемым в совокупности с другими техническими регламентами и стандартами. Он охватывает все этапы производственного процесса, начиная от подготовки труб к сварке и заканчивая контролем качества готовых соединений.
Основные требования стандарта
Подготовка и допуски
Одним из ключевых требований стандарта является тщательная подготовка труб к сварке. Края труб должны быть обработаны таким образом, чтобы обеспечить их ровность и необходимые геометрические параметры. Для некоторых типов стали требуется термическая резка труб с последующей механической обработкой. Неправильная подготовка труб может привести к дефектам сварных соединений и, как следствие, к снижению эксплуатационных характеристик трубопроводной системы.
Материалы и квалификация персонала
Все материалы, используемые в процессе сварки (сварочная проволока, электроды, защитные газы и специальные покрытия), должны соответствовать требованиям стандарта и иметь соответствующие сертификаты качества. Сварщики обязаны пройти аттестацию и продемонстрировать способность выполнять сварочные работы на высоком уровне. Квалификация сварщиков и качество используемых материалов являются ключевыми факторами, влияющими на надежность сварных соединений.
Термическая обработка
В некоторых случаях после выполнения сварочных работ требуется термическая обработка сварных соединений для снятия внутренних напряжений и повышения их прочностных характеристик. Стандарт регламентирует методы и параметры термической обработки, а также требования к контролю температуры. Для обеспечения точности измерений рекомендуется использовать специализированные термометры, непосредственно контактирующие с поверхностью сварного соединения.
Методы контроля качества
ГОСТ 33857-2016 предусматривает комплексный подход к контролю качества сварных соединений, включающий несколько этапов:
- Визуальный контроль: оценка состояния сварных швов и поверхностей труб на наличие дефектов, таких как трещины, поры, неровности и другие несоответствия.
- Неразрушающий контроль: использование ультразвуковых, рентгеновских и других методов для выявления внутренних дефектов сварных соединений без их повреждения.
- Разрушающий контроль: проведение механических испытаний сварных соединений на прочность, твердость и другие характеристики.
На всех этапах контроля особое внимание уделяется соответствию выполненных работ требованиям стандарта и проектной документации. Важным элементом является также проверка наличия и правильности оформления журналов сварочных работ и сертификатов на используемые материалы.
Сравнение с другими стандартами
Для более глубокого понимания специфики ГОСТ 33857-2016 целесообразно провести его сравнение с другими нормативными документами, регулирующими процессы производства трубопроводной арматуры.
| Критерий | ГОСТ 33857-2016 (Арматура трубопроводная) | ГОСТ 33259-2015 (Арматура трубопроводная. Общие ТУ) | СП 357.132580.2017 (Сварка на строящихся объектах) |
| Основное назначение | Процессы сварки и контроля при производстве арматуры на заводе. | Общие требования к арматуре (конструкция, материалы, испытания, приемка), включая раздел по сварке в общем виде. | Организация и выполнение сварочных работ на монтажной площадке при строительстве объектов. |
| Детализация процессов | Высокая. Детальные регламенты по каждому этапу (подготовка, сварка, ТО, контроль). | Низкая. Даются ссылки на другие стандарты (в т.ч. на ГОСТ 33857). | Средняя. Регламентирует организацию процесса, допуски, но меньше внимания нюансам заводской технологии. |
| Контроль качества | Полный комплекс методов НК и РК с четкими указаниями по применению. | Общие ссылки на необходимость контроля и стандарты на методы НК. | Акцент на ВИК и НК соединений в полевых условиях. |
| Сфера действия | Завод-изготовитель арматуры. | Завод-изготовитель арматуры. | Монтажно-строительная организация. |
Из представленного сравнения видно, что ГОСТ 33857-2016 отличается высокой степенью детализации и направлен на обеспечение качества продукции на этапе производства. В то же время, другие стандарты могут иметь более общий характер и применяться на этапе строительства объектов.
Рекомендации для специалистов
На основании анализа требований ГОСТ 33857-2016 можно дать следующие рекомендации для специалистов, занимающихся производством трубопроводной арматуры:
- Анализ документации: перед началом сварочных работ необходимо тщательно изучить план сварочных работ и инструкцию по сварке, предоставленные производителем. Соответствие этих документов требованиям стандарта является важным показателем качества продукции.
- Контроль термической обработки: следует убедиться, что все трубы, требующие термической обработки, прошли этот процесс в соответствии с установленными стандартами. Наличие соответствующих документов с указанием параметров обработки является обязательным.
- Идентификация дефектов: при автоматической сварке необходимо обращать внимание на наличие непроваренных краев и внутренних дефектов, таких как поры и пузыри. При ручной сварке возможны подрезы и непроваренные участки. Для выявления этих дефектов рекомендуется использовать методы неразрушающего контроля.
- Маркировка сварных соединений: на каждом сварном шве должно быть нанесено клеймо сварщика и номер партии использованных материалов. Это позволяет осуществлять контроль качества на всех этапах производства.
- Протоколы испытаний: обязательным условием является наличие протоколов испытаний сварных соединений на прочностные характеристики и другие параметры. Отсутствие таких документов может свидетельствовать о несоответствии продукции требованиям стандарта.
ГОСТ 33857-2016 является важным нормативным документом, направленным на обеспечение высокого качества трубопроводной арматуры. Его применение позволяет минимизировать риски, связанные с производством некачественной продукции, и обеспечить надежность и безопасность эксплуатации трубопроводных систем.
