Описание

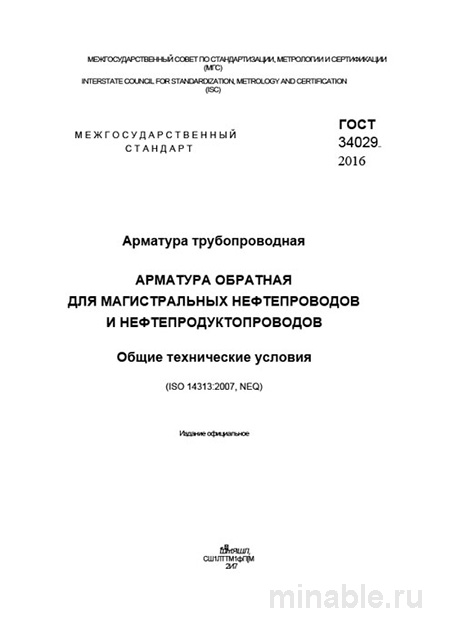

Обзор ГОСТ 34029-2016: Важный стандарт для безопасной эксплуатации магистральных трубопроводов
В процессе проектирования и эксплуатации магистральных нефтепроводов ключевую роль играет обратная арматура, регламентируемая ГОСТ 34029-2016. Этот стандарт представляет собой комплексный нормативный документ, содержащий требования к конструкции, материалам и методам испытаний, направленным на обеспечение безопасной и надежной работы трубопроводной системы.
Цели и область применения стандарта
ГОСТ 34029-2016 разработан для регулирования параметров и характеристик обратной арматуры, предназначенной для использования в магистральных трубопроводах, транспортирующих нефть и нефтепродукты. Основная цель стандарта заключается в предотвращении обратного потока рабочей среды в случае возникновения аварийных ситуаций, таких как снижение давления, отказ насосной станции или повреждение трубопровода.
Примечание: стандарт классифицирует арматуру обратной по принципу действия на два типа: поворотные устройства (захлопки) и подъемные механизмы (обратные клапаны). Для трубопроводов большого диаметра (500 мм и более) предпочтительно использование поворотной арматуры из-за меньшего гидравлического сопротивления. Выбор типа арматуры для трубопроводов меньшего диаметра осуществляется на основе технико-экономического анализа, частично регулируемого данным стандартом.
Основные требования
ГОСТ 34029-2016 предъявляет строгие требования к конструкции и материалам арматуры, учитывая условия эксплуатации, включая высокие давления, температурные перепады и агрессивность транспортируемой среды.
Материалы и их характеристики
Особое внимание уделяется коррозионной стойкости и механической прочности материалов. Для изготовления корпуса арматуры применяются легированные стали, такие как 09Г2С, 17Г1С, 10Г2ФБЮ, обладающие высокой устойчивостью к нагрузкам. Заказчики часто требуют подтверждения качества стали путем проведения дополнительных испытаний, что является обоснованным требованием.
Конструкция и методы испытаний
Герметичность затвора арматуры должна соответствовать классу "А". Испытательное давление должно быть не менее рабочего давления трубопровода. Процедура испытаний включает проверку герметичности затвора, а также контроль качества сварных швов. Важно отметить, что отклонения от установленной методики испытаний могут привести к отказу в приемке партии продукции.
Порядок приемки арматуры
Приемка продукции осуществляется в соответствии с требованиями стандарта и включает следующие этапы:
-
Проверка сопроводительной документации: наличие сертификатов на материалы, результаты проверок сварных соединений и другие необходимые документы.
-
Внешний осмотр: выявление дефектов, таких как повреждения, следы коррозии или механические повреждения.
-
Контроль защитного покрытия: проверка целостности и качества нанесения антикоррозийного покрытия.
Сравнительный анализ с другими стандартами
Следует отметить, что использование арматуры, предназначенной для обычных трубопроводов, в магистральных системах недопустимо.
-
ГОСТ 34029-2016 (для магистральных трубопроводов):
-
Область применения: трубопроводы высокого давления.
-
Материалы: высокопрочные легированные стали.
-
Герметичность: класс "А".
-
Климатические условия: приспособлена для эксплуатации в холодных регионах.
-
Контроль: 100% проверка сварных швов.
-
-
ГОСТ 27477-87 (для обычных трубопроводов):
-
Область применения: менее ответственные трубопроводы.
-
Материалы: менее прочные марки стали.
-
Герметичность: допускается наличие незначительных утечек.
-
Климатические условия: применение в умеренном климате.
-
Контроль: выборочная проверка сварных соединений.
-
Практические рекомендации для специалистов
-
Комплексная проверка документации: помимо паспорта изделия, необходимо ознакомиться с сертификатами на материалы, результатами испытаний сварных соединений и другой сопутствующей документацией.
-
Проверка работоспособности арматуры на месте: перед установкой необходимо убедиться в корректности функционирования всех узлов арматуры, включая плавность хода затвора.
-
Контроль маркировки: на каждом изделии должна быть нанесена маркировка, содержащая информацию о диаметре, рабочем давлении, марке стали, дате изготовления и номере изделия.
-
Проверка упаковки: упаковка должна обеспечивать защиту арматуры от внешних воздействий, таких как влага и механические повреждения.
-
Выявление дефектов: при визуальном осмотре следует обращать внимание на наличие сколов, царапин и других дефектов на уплотнительных поверхностях, которые могут быть выявлены с использованием осветительных приборов и увеличительных средств.
ГОСТ 34029-2016 является важным нормативным документом, обеспечивающим надежность и безопасность эксплуатации магистральных трубопроводов. Строгое соблюдение требований стандарта позволяет минимизировать риски возникновения аварийных ситуаций и способствует увеличению срока службы трубопроводной системы.
