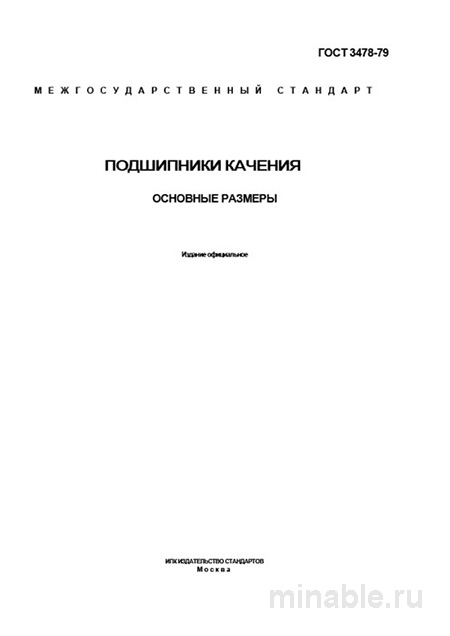

ГОСТ 3478-79: Подшипники качения - Полный разбор и Описание

Обзор ГОСТ 3478-79: Библейский канон для подшипников качения

При проектировании и изготовлении сложных технических устройств, таких как машины и механизмы, требуется применение стандартизированных нормативных документов, обеспечивающих единообразие и взаимозаменяемость компонентов. ГОСТ 3478-79 представляет собой ключевой стандарт, регламентирующий основные геометрические параметры подшипников качения, используемых в машиностроительной отрасли стран СНГ.

Сущность стандарта

ГОСТ 3478-79 устанавливает унифицированные размеры для широкого спектра подшипников качения, включая шариковые и роликовые типы. Основная цель данного стандарта заключается в обеспечении совместимости подшипников различных производителей, что позволяет избежать проблем при замене компонентов в процессе эксплуатации или ремонта оборудования.

Подшипники качения классифицируются на:

• Шариковые подшипники, содержащие сферические элементы качения.

• Роликовые подшипники, в которых используются цилиндрические, конические, сферические или игольчатые ролики.

Эти изделия находят применение в разнообразных технических системах, от современных машин до механизмов, требующих ремонта или модернизации.

Структура стандарта

Стандарт ГОСТ 3478-79 определяет три основных геометрических параметра для каждого типа подшипника:

1. Внутренний диаметр (d) — диаметр посадочного отверстия для вала.

2. Наружный диаметр (D) — диаметр внешней поверхности подшипника.

3. Ширина (B) — длина подшипника.

Все размеры выражены в миллиметрах и являются номинальными. Допуски и отклонения от этих параметров регламентируются другими нормативными документами, такими как ГОСТ 520-2011.

Процедуры контроля качества

При поступлении подшипников на склад проводится их контроль в соответствии с требованиями ГОСТ 3478-79. Для этого используются специализированные измерительные инструменты, такие как микрометры, скобы и индикаторы часового типа. Важным аспектом является проверка соответствия геометрических размеров установленным нормам.

Комплексный подход к оценке качества

Опыт показывает, что оценка качества подшипников не должна ограничиваться только проверкой их геометрических параметров. Необходимо также учитывать эксплуатационные характеристики, такие как плавность хода, отсутствие люфтов и повреждений.

При проведении контроля качества рекомендуется обращать внимание на следующие аспекты:

• Правильность маркировки подшипника в соответствии с установленными стандартами.

• Наличие и целостность защитной упаковки, предотвращающей коррозию.

• Отсутствие видимых дефектов, таких как трещины, царапины или сколы.

Взаимосвязь с другими стандартами

ГОСТ 3478-79 является частью комплексной системы нормативной документации, регулирующей производство и эксплуатацию подшипников. Для обеспечения высокого уровня качества продукции необходимо учитывать и другие стандарты, такие как:

• ГОСТ 520-2011, определяющий требования к точности изготовления, материалам и методам контроля подшипников.

• ГОСТ 3189-2015, устанавливающий систему обозначений подшипников, что позволяет однозначно идентифицировать их характеристики.

Рекомендации для инженеров и снабженцев

При работе с подшипниками качения следует руководствоваться следующими рекомендациями:

1. При проектировании новых машин:

   • Использовать подшипники, соответствующие требованиям ГОСТ 3478-79, что обеспечит их взаимозаменяемость и доступность на рынке.

   • Указывать класс точности подшипника по ГОСТ 520-2011 в конструкторской документации.

2. При закупке подшипников:

   • Включать в документацию ссылки на ГОСТ 3478-79 и ГОСТ 520-2011.

   • Проводить визуальный и измерительный контроль качества при получении продукции.

   • Обращать внимание на целостность упаковки и наличие маркировки.

3. При необходимости замены подшипника:

   • Использовать систему обозначений, установленную ГОСТ 3189-2015, для подбора аналогов от других производителей, таких как SKF, FAG или TIMKEN.

Заключение

ГОСТ 3478-79 играет ключевую роль в обеспечении взаимозаменяемости и стандартизации подшипников качения в машиностроительной отрасли. Однако для достижения высоких эксплуатационных характеристик продукции необходимо учитывать требования и других нормативных документов, таких как ГОСТ 520-2011 и ГОСТ 3189-2015. Применение этих стандартов в комплексе позволяет создавать надежные и долговечные технические системы.
