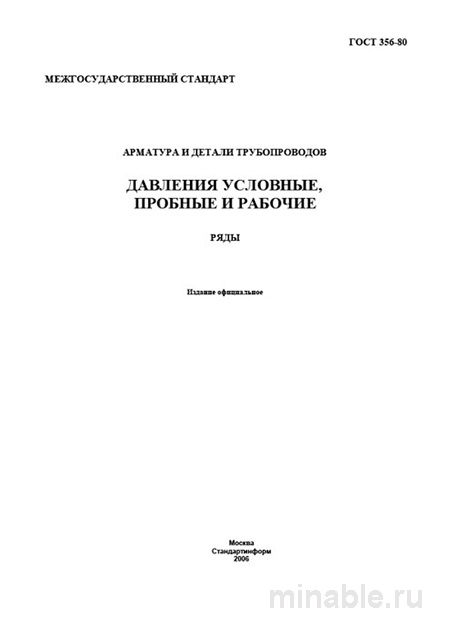

Обзор ГОСТ 356-80: значимость для трубопроводных систем
В контексте проектирования и монтажа трубопроводных систем первостепенное значение имеют безопасность и надежность. Эти характеристики закладываются на этапе разработки проектной документации и выбора комплектующих. Стандартизация играет ключевую роль в обеспечении единообразия и взаимопонимания между всеми участниками процесса — проектировщиками, производителями и монтажниками. ГОСТ 356-80 представляет собой один из таких стандартов, сохраняющий свою актуальность и обязательность для применения несмотря на свой возраст.
Назначение и функции стандарта
ГОСТ 356-80 направлен на унификацию и систематизацию параметров, связанных с давлением, для различных компонентов трубопроводных систем. Стандарт устанавливает строгие ряды значений для номинального, пробного и рабочего давления, а также их взаимосвязи в зависимости от материала изготовления деталей.
Основные функции стандарта включают:
-
Обеспечение взаимозаменяемости компонентов. Например, задвижка с номинальным давлением 16 МПа, изготовленная на одном предприятии, будет совместима с аналогичными деталями, произведенными на другом заводе.
-
Помощь инженерам в выборе оборудования. Зная параметры рабочего давления и температуры, специалисты могут корректно подбирать необходимые детали.
-
Обеспечение контроля качества. Пробное давление используется для проведения испытаний на герметичность и прочность на этапе производства.
Основные термины: номинальное, пробное и рабочее давление
Номинальное давление (Ру)
Номинальное давление — это максимальное давление, при котором компонент может функционировать безопасно и длительное время при температуре 20 °C. Данный параметр является условным и указывается в технической документации изделия. Возможные значения номинального давления включают 1, 2, 4, 6, 10 МПа и другие.
Пробное давление (Рпр)
Пробное давление представляет собой величину давления, при которой проводятся испытания на прочность и герметичность компонентов на заводе-изготовителе. Значение пробного давления зависит от номинального давления и материала, из которого изготовлена деталь. Для изделий из обычной стали, как правило, Рпр = 1,5 * Ру. Для компонентов из более прочных материалов значение пробного давления может быть увеличено.
Рабочее давление (Рр)
Рабочее давление — это максимальное значение давления, при котором компонент способен функционировать в реальных условиях эксплуатации с учетом температуры рабочей среды. Стандарт включает таблицы и формулы для расчета допустимого рабочего давления в зависимости от температурного режима. Важно различать рабочее давление и номинальное давление. Например, задвижка с номинальным давлением 16 МПа, изготовленная из обычной стали, при температуре 400 °C сможет выдержать только 6 МПа, а не 16.
Контроль качества продукции
При приемке продукции, соответствующей требованиям ГОСТ 356-80, необходимо обратить внимание на следующие аспекты:
-
Наличие маркировки. На каждой детали должны быть указаны следующие параметры: номинальное давление, диаметр, марка материала или номер группы, товарный знак производителя, а также направление потока рабочей среды. Отсутствие маркировки или ее нечитаемость является основанием для отказа от использования детали.
-
Результаты испытаний. Необходимо удостовериться, что деталь успешно прошла испытания на прочность и герметичность при пробном давлении, соответствующем требованиям стандарта. Значение пробного давления, указанное в протоколе испытаний, должно соответствовать расчетному значению, определенному стандартом.
Сравнение с другими стандартами
ГОСТ 356-80 отличается от других нормативных документов тем, что он обеспечивает полную систему расчетов и подбора компонентов. Другие стандарты, такие как ГОСТ 26349-84 и ГОСТ Р 53673-2009, могут использоваться в дополнение к нему, но они имеют более узкую специализацию. Например, ГОСТ 26349-84 регламентирует номинальные давления для сосудов и котлов, а ГОСТ Р 53673-2009 устанавливает требования к размерам фланцев.
Рекомендации для специалистов
-
Определение группы материала. При расчете пробного и рабочего давления необходимо учитывать группу материала, из которого изготовлена деталь.
-
Учет температурного режима. Важно проводить расчеты с учетом температуры рабочей среды для предотвращения аварийных ситуаций.
-
Требование полных протоколов испытаний. Специалисты должны требовать предоставления полных протоколов испытаний, подтверждающих соответствие деталей требованиям ГОСТ 356-80.
-
Проверка маркировки. Недопустимо использовать детали с неполной или нечитаемой маркировкой.
-
Применение современных методик. При проектировании сложных трубопроводных систем рекомендуется использовать современные методики расчета и проектирования.
Заключение
ГОСТ 356-80 является важным нормативным документом, обеспечивающим безопасность и надежность трубопроводных систем. Его корректное применение является залогом длительного и бесперебойного функционирования оборудования.
