Описание

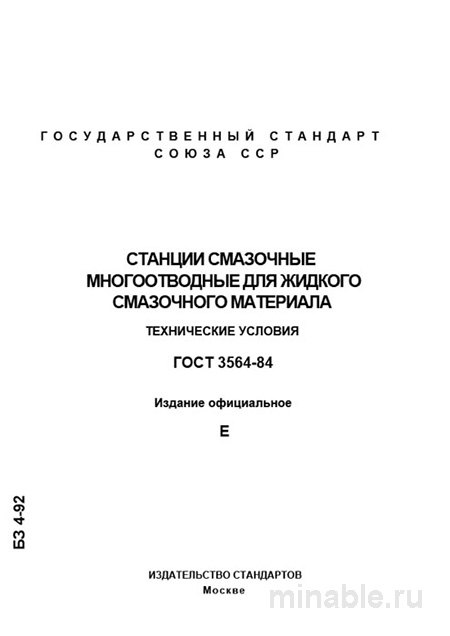

Обзор ГОСТ 3564-84: Многоотводные смазочные станции
В машиностроительной отрасли обеспечение постоянного поступления масла или иных смазочных материалов к движущимся элементам оборудования является критически важным фактором для предотвращения их износа и выхода из строя. Для этого используются специализированные смазочные станции, которые подают смазку в необходимые точки. ГОСТ 3564-84 регламентирует технические требования и параметры таких станций, обеспечивая их надежность и долговечность.
Назначение стандарта
Стандарт ГОСТ 3564-84 устанавливает требования к конструкции и материалам многоотводных смазочных станций, предназначенных для одновременной подачи смазочных материалов в несколько точек оборудования. Станции могут быть различных конфигураций, включая модели на 4, 6 и 8 выходов.
Основные положения стандарта
В документе содержатся требования к конструкции станций, используемым материалам и их эксплуатационным характеристикам.
Материалы и конструкция
Станции состоят из корпуса и внутренних компонентов. Корпус обычно изготавливается из высокопрочных материалов, таких как сталь или чугун. Чугунные корпуса должны обладать высокой механической прочностью и устойчивостью к коррозии для обеспечения длительного срока службы станции.
Все соединения должны быть герметичными для предотвращения утечек смазочных материалов. Каждый выход станции оснащен запорным клапаном, позволяющим регулировать подачу смазки в отдельные точки без отключения всей системы.
Технические характеристики
Станции способны работать под давлением до 6,3 МПа (63 атмосферы). Они могут эксплуатироваться в обычных условиях или в условиях низких температур при отсутствии систем отопления. Станции оснащены стандартными резьбовыми соединениями для удобства интеграции в общую систему смазки.
Методы контроля качества
При поступлении станций на склад проводится входной контроль, включающий:
-
Визуальную оценку на предмет наличия механических повреждений или следов грубой обработки.
-
Гидравлические испытания на герметичность. Станции заполняются водой под высоким давлением, и отсутствие утечек свидетельствует о их соответствии требованиям.
-
Проверку функциональности запорных клапанов. При правильной работе на выходах клапанов не должно быть следов смазочного материала.
На производственных предприятиях также осуществляется контроль качества станций в процессе их изготовления.
Отличительные особенности станций по ГОСТ 3564-84
Станции, соответствующие ГОСТ 3564-84, отличаются от аналогичных устройств, регламентируемых ГОСТ 19853-84, принципом подачи смазки. Станции по ГОСТ 19853-84 осуществляют поочередную подачу смазки в различные точки, тогда как станции по ГОСТ 3564-84 обеспечивают непрерывную подачу смазочных материалов.
Рекомендации по выбору и эксплуатации
-
При приобретении станции необходимо запросить техническую документацию на изделие, включая паспорт. Важно удостовериться, что характеристики станции соответствуют требованиям эксплуатации в конкретных климатических условиях и имеют необходимые функциональные возможности.
-
При получении станции следует провести визуальный осмотр на предмет повреждений и утечек. Рекомендуется проверить работоспособность запорных клапанов.
-
Монтаж станции должен производиться в местах, обеспечивающих удобный доступ для обслуживания. Резьбовые соединения не должны быть затянуты чрезмерно, чтобы избежать их повреждения.
-
Регулярный технический осмотр станции включает проверку на наличие утечек и прокручивание запорных клапанов для предотвращения их заклинивания.
ГОСТ 3564-84 обеспечивает высокий уровень надежности и долговечности многоотводных смазочных станций, что является ключевым фактором для поддержания бесперебойной работы оборудования в машиностроительной отрасли.
