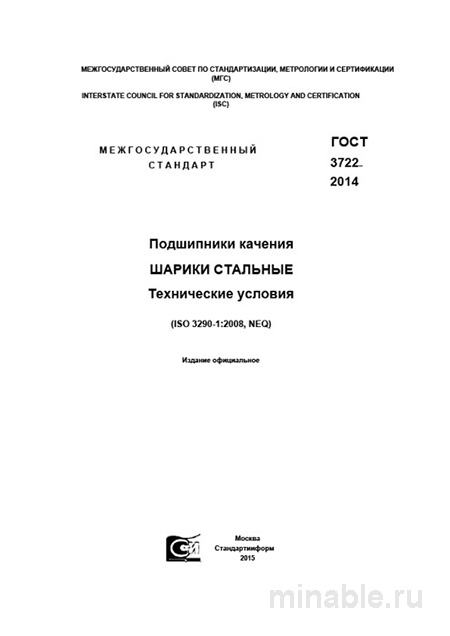

Обзор ГОСТ 3722-2014: Основные положения стандарта на стальные шарики для подшипников
В машиностроении применение стальных шариков для подшипников является критически важным, поскольку их качество оказывает непосредственное влияние на долговечность и надежность работы механизмов. ГОСТ 3722-2014 представляет собой нормативный документ, регламентирующий технические требования к производству и контролю стальных шариков диаметром от 0,5 до 203 мм, изготовленных из стали марок ШХ15 и ШХ15СГ.
Цель и область применения ГОСТ 3722-2014
Данный стандарт устанавливает параметры, которым должны соответствовать стальные шарики, используемые в подшипниках и других механизмах. Он распространяется на шарики, предназначенные для работы в условиях различных нагрузок и требований к точности. В частности, стандарт классифицирует шарики на три категории точности:
-
Класс 3 (G3) — для механизмов, не требующих высокой точности.
-
Класс 5 (G5) — для подшипников, используемых в стандартном оборудовании.
-
Класс 10 (G10) — для высокоточных и высокоскоростных механизмов, таких как станки и аэрокосмическая техника.
Важно отметить, что ГОСТ 3722-2014 регламентирует требования к самим шарикам, а не к готовым подшипникам.
Основные требования стандарта
ГОСТ 3722-2014 содержит детальные технические условия, предъявляемые к шарикам, включая следующие аспекты:
-
Материалы и механические свойства: Шарики изготавливаются из стали марок ШХ15 или ШХ15СГ, которые подвергаются специальной термической обработке. Твердость шариков должна находиться в диапазоне 61-65 единиц по шкале Роквелла (HRC), что обеспечивает их достаточную прочность при сохранении пластичности.
-
Геометрические параметры: Шарики должны иметь идеально сферическую форму и строго определенные размеры. Допуски на диаметр варьируются в зависимости от класса точности и могут составлять до ±0,5 мкм для наиболее точных изделий.
-
Качество поверхности: Поверхность шариков должна быть полированной и не содержать дефектов, таких как трещины, царапины или вмятины. Для более высоких классов точности требования к гладкости поверхности становятся более строгими.
Методы контроля качества
Для обеспечения соответствия шариков требованиям ГОСТ 3722-2014 проводятся следующие виды контроля:
-
Визуальный осмотр: Под микроскопом проводится детальный анализ поверхности шариков на предмет наличия дефектов.
-
Измерение твердости: Твердость каждого шарика проверяется с использованием твердомеров, соответствующих требованиям стандарта.
-
Контроль размеров: Диаметры шариков измеряются с высокой точностью для обеспечения их соответствия заданным параметрам.
Сопоставление с другими стандартами
Существует также ГОСТ 259-2006, регламентирующий технические условия на стальные шарики общего назначения. Однако данные шарики не могут быть использованы в подшипниках из-за их несоответствия требованиям к точности и прочности. Они применяются в других областях, таких как производство мебели или изготовление ювелирных изделий.
Рекомендации для специалистов и потребителей
Для потребителей: При выборе стальных шариков необходимо уточнять соответствие продукции требованиям ГОСТ 3722-2014 и указывать класс точности. Рекомендуется запрашивать у поставщика сертификаты и документы, подтверждающие высокое качество изделий.
Для специалистов: При эксплуатации механизмов с подшипниками следует обеспечивать надлежащие условия хранения шариков, включая защиту от влаги и загрязнений. В случае возникновения проблем с работой оборудования необходимо проводить проверку шариков на соответствие требованиям стандарта.
Заключение
ГОСТ 3722-2014 является ключевым нормативным документом, регулирующим производство и контроль качества стальных шариков для подшипников. Соблюдение требований данного стандарта обеспечивает надежность и долговечность работы механизмов, что особенно важно в условиях интенсивной эксплуатации.
