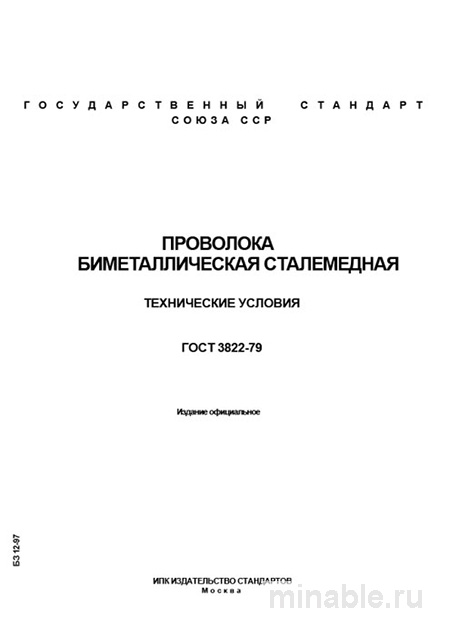

ГОСТ 3822-79: Подробный разбор биметаллической проволоки (сталемедная)

Обзор ГОСТ 3822-79: Практическое руководство по сталемедной проволоке

ГОСТ 3822-79 является нормативно-техническим документом, регламентирующим требования к биметаллической сталемедной проволоке. Данный стандарт широко применяется на промышленных предприятиях, обеспечивая высокое качество продукции. Как инженер-технолог с многолетним опытом, я часто использую этот материал в процессе модернизации оборудования для сварки и производства важных электрических компонентов. ГОСТ 3822-79 позволяет нам быть уверенными в соответствии получаемого материала установленным стандартам.

Назначение и области применения проволоки

Биметаллическая сталемедная проволока представляет собой композитный материал, состоящий из стальной сердцевины и медной оболочки. Основные свойства проволоки определяются характеристиками обоих компонентов: стальная часть обеспечивает высокую прочность и упругость, а медная оболочка — отличную электропроводность, коррозионную стойкость и технологичность при пайке.

Области применения:

• Электротехника: Производство проводов и канатов для подвижного состава железнодорожного транспорта (трамваи, троллейбусы, электровозы).

• Машиностроение: Изготовление токопроводящих тросов и элементов систем заземления.

• Радиоэлектроника: Производство проводов для электрических ламп и других высокоточных устройств.

• Сварка: Использование в качестве электродов для соединения металлических конструкций, особенно в условиях повышенных нагрузок и перегрева.

В моей профессиональной деятельности сталемедная проволока часто применяется в сварочных процессах, обеспечивая высокую надежность и долговечность сварных соединений.

Основные требования стандарта ГОСТ 3822-79

Стандарт ГОСТ 3822-79 детально описывает технические характеристики проволоки, включая требования к материалам, размерам, механическим и электрическим свойствам.

Материалы

Проволока должна изготавливаться из следующих материалов:

• Стальная часть: низкоуглеродистая сталь.

• Медная оболочка: чистая медь.

Медное покрытие может быть нанесено двумя методами:

• Горячее покрытие (наиболее надежный способ).

• Гальваническое покрытие (применяется для проволоки малого диаметра).

Размеры

Диаметр проволоки варьируется от 0,1 до 10 мм. Допуски на размеры зависят от диаметра и требований к точности:

• Для проволоки диаметром 1 мм и обычной точности допускается отклонение до ±0,03 мм.

• Для проволоки диаметром 1 мм и повышенной точности — до ±0,02 мм.

При приемке проволоки также проверяется её форма, которая должна соответствовать круглому сечению. Овальность проволоки недопустима, так как может привести к ухудшению эксплуатационных характеристик.

Механические свойства

Проволока должна выдерживать значительные механические нагрузки. Прочность материала зависит от его состояния (мягкая, полутвердая, твердая) и диаметра. Например, для проволоки диаметром 1 мм минимальная прочность должна составлять не менее 130 МПа. Также проводится проверка на растяжение и разрыв.

Электрические характеристики

Основным электрическим параметром проволоки является удельное электрическое сопротивление. Для проволоки диаметром 0,5-1 мм удельное сопротивление не должно превышать 0,15 Ом/м, что делает её пригодной для использования в качестве токопроводящих элементов.

Методы контроля качества проволоки

Контроль качества проволоки осуществляется по следующим параметрам:

1. Внешний осмотр: Поверхность проволоки должна быть без трещин, вмятин, заусенцев и следов коррозии. Цвет должен быть равномерным.

2. Контроль медного покрытия: Проверка отсутствия оголенных стальных участков проводится путем погружения проволоки в специальный раствор. Появление синих пятен свидетельствует о нарушении покрытия.

3. Проверка сцепления слоев: Намотка проволоки на стержень позволяет выявить наличие отслоений между стальной сердцевиной и медной оболочкой.

4. Измерение размеров: Для контроля диаметра и овальности проволоки используются микрометры.

5. Испытания на механические свойства и электрическую проводимость: Проводятся специальные лабораторные испытания для подтверждения соответствия проволоки требованиям стандарта.

Сравнительный анализ с другими видами проволоки

Для наглядного представления преимуществ сталемедной проволоки проведем её сравнение с аналогичными материалами:

/ Параметр / Сталемедная проволока / Стальная проволока / Медная проволока / / --- / --- / --- / --- / / Назначение / Токопроводящие элементы с высокими механическими нагрузками / Армирование, упаковка, производство пружин / Электропроводка, теплообменники / / Прочность (МПа) / До 130 / 300-150 (зависит от состояния) / 200-450 / / Удельное электрическое сопротивление (Ом/м) / Около 0,15 / Около 0,13-0,20 / Около 0,017 / / Коррозионная стойкость / Высокая / Низкая / Высокая / / Стоимость / Средняя / Низкая / Высокая /

Как видно из таблицы, сталемедная проволока сочетает в себе высокую прочность, хорошую электропроводность и устойчивость к коррозии, что делает её универсальным материалом для широкого спектра применений.

Рекомендации по использованию проволоки

1. При заказе: Указывать диаметр проволоки, её состояние (мягкая, полутвердая), требования к точности (обычная или повышенная) и метод нанесения медного покрытия (горячее покрытие предпочтительнее). Также возможно запросить проведение дополнительных испытаний.

2. При приемке: Осуществлять визуальный осмотр проволоки на наличие дефектов, а также проводить необходимые измерения и испытания.

3. При хранении: Хранить проволоку в сухом, защищенном от влаги месте, чтобы предотвратить коррозию.

4. При эксплуатации: Обеспечивать правильное натяжение и натяжение проволоки при использовании, чтобы избежать её деформации и разрыва.

ГОСТ 3822-79 является важным нормативным документом, обеспечивающим высокое качество биметаллической сталемедной проволоки. Соблюдение требований стандарта позволяет получать материал, соответствующий необходимым техническим характеристикам и обеспечивающий надежность и долговечность изделий.
