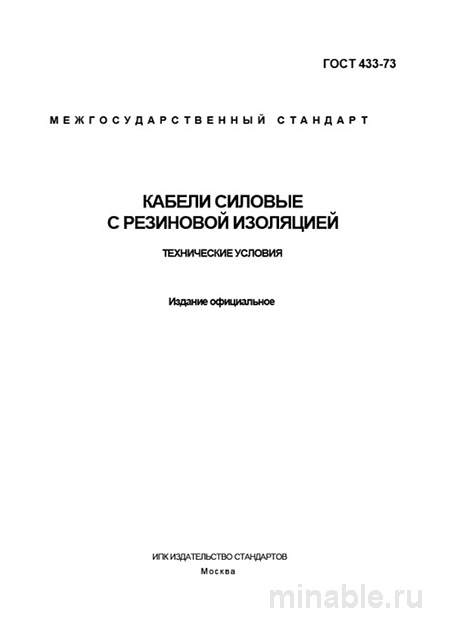

Обзор ГОСТ 433-73: Анализ с технической точки зрения
ГОСТ 433-73 представляет собой нормативно-технический документ, регламентирующий технические характеристики и требования к силовым кабелям с резиновой изоляцией, применяемым в Российской Федерации. Данный стандарт направлен на обеспечение надежности и долговечности кабельной продукции в условиях повышенной гибкости, вибрационных нагрузок и других механических воздействий.
Назначение и область применения стандарта
Стандарт ГОСТ 433-73 устанавливает технические требования к кабелям, предназначенным для эксплуатации в электрических сетях напряжением до 660 В переменного тока частотой до 400 Гц и до 300 В постоянного тока. Кабели с резиновой изоляцией находят широкое применение в условиях, где требуется высокая гибкость и подвижность кабельных трасс, например, в промышленных установках, мобильных механизмах, а также в системах, где геометрия прокладки не позволяет использовать кабели с фиксированной формой.
Однако следует отметить, что резиновая изоляция обладает рядом недостатков, таких как чувствительность к воздействию озона, ультрафиолетового излучения и высоких температур. Это ограничивает область применения данных кабелей, преимущественно до условий, не требующих длительной эксплуатации в стационарных условиях.
Конструкция кабелей
Кабели, соответствующие требованиям ГОСТ 433-73, имеют следующую конструктивную схему:
-
Токопроводящие жилы: изготовлены из медных или алюминиевых проводников, которые могут быть однопроволочными (жесткими) или многопроволочными (гибкими).
-
Изоляция: выполнена из резиновой смеси на основе натурального или синтетического каучука, обеспечивающей электрическую изоляцию жил.
-
Оболочка: защитный слой из резины, предотвращающий воздействие влаги, механических повреждений и агрессивных сред.
-
Броня: дополнительный слой защиты, выполненный из стальных лент или проволоки, обеспечивающий механическую прочность кабеля при прокладке в грунте.
Методы контроля качества
Для обеспечения соответствия кабелей требованиям ГОСТ 433-73 проводятся следующие виды испытаний:
-
Визуальный осмотр: проверка наличия механических повреждений, таких как трещины, вздутия, вмятины и другие дефекты.
-
Контроль маркировки: проверка соответствия маркировки кабеля установленным требованиям и наличие всех необходимых данных.
-
Измерение толщины изоляции и оболочки: проверка соответствия толщины изоляционных и защитных слоев установленным нормативам.
-
Измерение электрического сопротивления: оценка электрических характеристик кабеля, включая сопротивление изоляции и проводимость жил.
-
Испытание повышенным напряжением: проверка электрической прочности кабеля при воздействии повышенного напряжения.
Сравнение с кабелями с изоляцией из ПВХ
При выборе между кабелями с резиновой изоляцией и кабелями с изоляцией из поливинилхлорида (ПВХ) необходимо учитывать следующие факторы:
-
Кабели с резиновой изоляцией: обладают высокой гибкостью и устойчивостью к высоким температурам, однако подвержены воздействию масел и ультрафиолетового излучения.
-
Кабели с изоляцией из ПВХ: менее гибкие по сравнению с резиновыми кабелями, но обладают высокой устойчивостью к воздействию масел и ультрафиолетовых лучей.
Рекомендации для специалистов
Для специалистов, работающих с кабельной продукцией, можно дать следующие рекомендации:
-
Проектировщикам и технологам: не рекомендуется использовать кабели с резиновой изоляцией в условиях воздействия масел, ультрафиолетового излучения или низких температур. При проектировании кабельных трасс необходимо учитывать температурные характеристики резины.
-
Сотрудникам отделов закупок: при оформлении заказов на поставку кабелей необходимо требовать наличие документов, подтверждающих соответствие продукции требованиям ГОСТ 433-73, а также протоколов испытаний.
-
Контролерам качества и монтажникам: при приемке и установке кабелей следует проводить проверку толщины изоляционного слоя и электрического сопротивления. Не рекомендуется использовать кабели с истекшим сроком службы или признаками деградации изоляционных материалов.
ГОСТ 433-73 является основополагающим стандартом, регулирующим производство и эксплуатацию силовых кабелей с резиновой изоляцией. Понимание требований данного стандарта позволяет обеспечить надежность и безопасность кабельных систем, используемых в различных отраслях промышленности.
