ГОСТ 4421-73: Концентрат плавиковошпатовый для сварки - Полный разбор

Обзор ГОСТ 4421-73: Концентрат плавиковошпатовый для сварочных материалов

В современном машиностроении, где критически важно высокое качество сварных соединений, стандарты качества сварочных материалов играют ключевую роль. Качество сварочных материалов включает не только электроды и сварочную проволоку, но и такие компоненты, как флюсы и их ингредиенты. ГОСТ 4421-73 регламентирует требования к качеству одного из основных ингредиентов для производства флюсов и покрытий сварочных электродов. В данном обзоре стандарт рассматривается через призму его практического применения в производственных условиях.

Назначение и область применения

Плавиковошпатовый концентрат (ПЩК) представляет собой продукт обогащения плавикового шпата (флюорита, CaF₂). Основное назначение ПЩК в сварочном производстве заключается в использовании его в качестве сырья для изготовления флюсов и покрытий, которые улучшают качество сварных швов. Флюс способствует формированию шлака с необходимыми характеристиками: низкой вязкостью, легкой отделяемостью от металла шва и способностью удалять вредные примеси.

Согласно ГОСТ 4421-73, продукт предназначен исключительно для сварочной отрасли. Использование концентрата общего назначения, например, по ГОСТ 2921-70, не рекомендуется, так как его химический состав и гранулометрический состав часто не соответствуют требованиям сварочных процессов. Это может привести к появлению дефектов в сварных швах, таких как пористость, трудности с удалением шлака и нестабильность горения дуги.

Основные требования стандарта

Стандарт ГОСТ 4421-73 устанавливает строгие требования к двум ключевым параметрам плавиковошпатового концентрата: химическому составу и гранулометрическому составу.

Химический состав

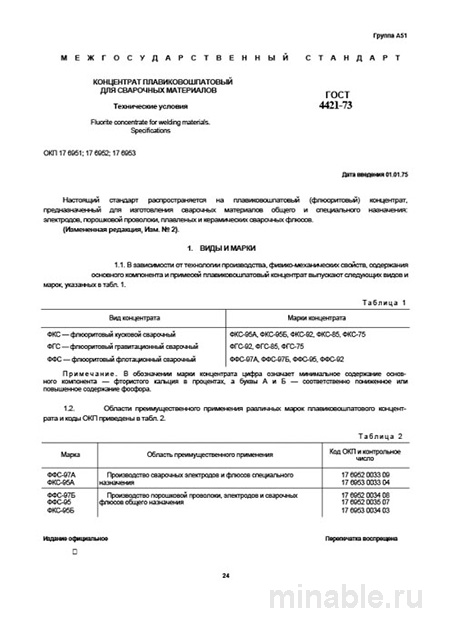

В соответствии с ГОСТ 4421-73, плавиковошпатовый концентрат выпускается в трех марках: ФК-95, ФК-92 и ФК-85. Маркировка указывает на минимальное содержание основного вещества — фтористого кальция (CaF₂).

• ФК-95: CaF₂ не менее 95%, SiO₂ (кремний) не более 1,5%, CaCO₃ (карбонат кальция) не более 1,2%, S (сера) не более 0,05%, P (фосфор) не более 0,05%.

• ФК-92: CaF₂ не менее 92%, SiO₂ не более 2%, CaCO₃ не более 1,5%, S не более 0,08%, P не более 0,06%.

• ФК-85: CaF₂ не менее 85%, SiO₂ не более 4%, CaCO₃ не более 2,5%, S не более 0,10%, P не более 0,08%.

Присутствие кремния и карбоната кальция может привести к окислению металла и образованию дефектов. В связи с этим, для ответственных конструкций из легированных сталей рекомендуется использовать концентрат марки ФК-95, несмотря на его более высокую стоимость.

Гранулометрический состав

Стандарт ГОСТ 4421-73 классифицирует плавиковошпатовый концентрат на три фракции:

• Крупная фракция: остаток на сетке с ячейками 0,63 мм не более 3%, прохождение через сетку с ячейками 0,16 мм не более 10%.

• Мелкая фракция: остаток на сетке с ячейками 0,45 мм не более 3%, прохождение через сетку с ячейками 0,1 мм не более 10%.

• Пылевидная фракция: остаток на сетке с ячейками 0,32 мм не более 3%.

Выбор фракции определяется технологическими особенностями процесса. Крупная фракция используется для плавки флюсов, в то время как мелкая и пылевидная фракции применяются для приготовления покрытий и паст. Несоответствие гранулометрического состава требованиям стандарта может привести к нарушению технологического процесса и образованию дефектов в сварных соединениях.

Методы контроля качества концентрата

При приемке партии плавиковошпатового концентрата проводится тщательный контроль его качества. Партия концентрата представляет собой продукцию одного сорта и фракции, отгруженную в одном вагоне или контейнере. Отбор проб осуществляется в соответствии с ГОСТ 24432-80.

В процессе приемки проверяется:

1. Внешний вид: Концентрат должен иметь однородную структуру без посторонних включений. Разнообразие цвета не является критичным, однако резкие цветовые отклонения могут свидетельствовать о проблемах с качеством продукции.

2. Гранулометрический состав: Проба концентрата просеивается на контрольных ситах. Особое внимание уделяется содержанию пыли в крупной фракции, так как ее повышенное количество может указывать на неправильное производство или транспортировку.

3. Влажность: Хотя стандарт ГОСТ 4421-73 не нормирует влажность концентрата, его повышенная влажность может привести к комкованию, затруднению смешивания и образованию пены при плавке. Рекомендуется избегать приемки влажного материала.

Химический анализ концентрата обычно проводится лабораторией поставщика и подтверждается соответствующим сертификатом. Однако при постоянных поставках рекомендуется проводить дополнительный контроль качества в собственной или аккредитованной лаборатории.

Сравнение с аналогами

Нередко возникает путаница между ГОСТ 4421-73 и ГОСТ 2921-70. Основные различия между этими стандартами приведены в таблице:

/ Параметр / ГОСТ 4421-73 (сварочный концентрат) / ГОСТ 2921-70 (общий концентрат) / /---------------------------/-------------------------------------/---------------------------------/ / Основное назначение / Производство сварочных флюсов / Металлургия, химическая промышленность, производство керамики / / Маркировка / ФК-95, ФК-92, ФК-85 / ФФ-95, ФФ-92, ФФ-85, ФФ-80, ФФ-75 / / Требования к SiO₂ / Жесткие: от 1,5% до 4,0% / Мягкие: до 4,5-18% / / Требования к S и P / Жесткие: S ≤ 0,05-0,10%, P ≤ 0,05-0,08%/ Не нормируются или мягче / / Гранулометрия / Четко регламентированы / Требования отсутствуют /

Следует отметить, что сварочный концентрат представляет собой продукт высокой чистоты с жесткими требованиями к гранулометрическому составу, что делает его использование в металлургии нецелесообразным. В то же время применение общего концентрата в сварочном производстве может привести к снижению качества сварных соединений и образованию дефектов.

Практические рекомендации для технологов и специалистов по снабжению

На основе практического опыта работы с плавиковошпатовым концентратом можно дать следующие рекомендации:

1. Выбор марки концентрата: Для сварки высоколегированных сталей и ответственных конструкций рекомендуется использовать концентрат марки ФК-95. Для менее ответственных сварных соединений из углеродистых сталей допускается применение концентрата марки ФК-92. Концентрат марки ФК-85 требует тщательного анализа и проведения испытаний перед использованием.

2. Внешний осмотр при приемке: При приемке партии концентрата необходимо обращать внимание на его однородность. Наличие комков, посторонних включений или резких цветовых отклонений является основанием для отказа от приемки.

3. Контроль гранулометрического состава: Обязательно проводить просеивание пробы концентрата для определения его гранулометрического состава. Повышенное содержание пыли в крупной фракции может негативно сказаться на процессе плавки флюса.

4. Условия хранения: Плавиковошпатовый концентрат следует хранить в сухих, закрытых помещениях в герметичной упаковке, такой как биг-бэги или контейнеры. Необходимо избегать его увлажнения и контакта с другими материалами.

5. Работа с поставщиками: При заключении договоров с поставщиками следует требовать предоставления полного пакета документов, включая сертификат соответствия, паспорт качества и результаты химического анализа концентрата. Также рекомендуется устанавливать ответственность за поставку продукции, не соответствующей заявленным характеристикам.

ГОСТ 4421-73 является действующим и актуальным стандартом, обеспечивающим высокое качество сварных соединений. Соблюдение требований данного стандарта позволяет минимизировать риски возникновения дефектов и снизить затраты на их устранение.
