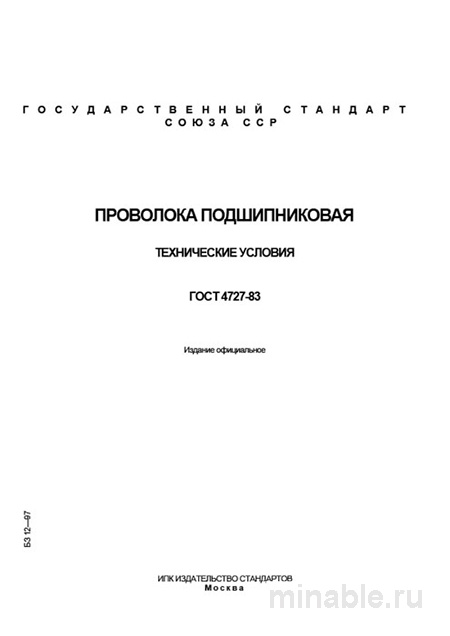

ГОСТ 4727-83: Проволока подшипниковая - Полный разбор и описание

Обзор ГОСТ 4727-83: Проволока для подшипников. Технические условия

В машиностроительной отрасли, где каждый элемент системы играет важную роль в обеспечении её функционирования, качество материалов приобретает первостепенное значение. Одним из таких материалов является проволока для подшипников, производство и контроль качества которой регламентируются ГОСТ 4727-83. Данный стандарт представляет собой комплексный документ, содержащий технические требования и условия, соблюдение которых гарантирует высокую надежность и долговечность подшипников.

Назначение и область применения проволоки

Согласно ГОСТ 4727-83, стандарт описывает холоднотянутую стальную проволоку, предназначенную для изготовления шариков и роликов подшипников. Отличительной особенностью проволоки данного типа является необходимость проведения термической обработки, включающей закалку и отпуск, что существенно влияет на её механические свойства. В отличие от проволоки, используемой в других отраслях, где основным критерием является прочность на разрыв, для подшипников требуется проволока с особыми характеристиками, обеспечивающими высокую износостойкость и долговечность.

Проволока поставляется в мягком состоянии, что позволяет проводить её механическую обработку, включая автоматическую холодную высадку на специализированных прессах. Важно отметить, что стандарт не распространяется на проволоку, предназначенную для изготовления колец подшипников, которая регламентируется отдельными нормативными документами.

Основные технические требования

ГОСТ 4727-83 устанавливает три основных раздела требований к проволоке: химический состав стали, геометрические параметры и механические свойства.

Химический состав стали

Для производства проволоки используются следующие марки стали:

• ШХ15 — наиболее распространенная марка, обладающая хорошими эксплуатационными характеристиками.

• ШХ15СГ — сталь, легированная кремнием и марганцем, что повышает её прочность и износостойкость.

• ШХ20СГ — применяется для изготовления более крупных деталей подшипников.

• ШХ4 — используется для производства мелких шариков.

Химический состав стали регламентируется другими государственными стандартами, такими как ГОСТ 801-78. При приемке продукции проводится проверка сертификатов соответствия и, при необходимости, осуществляется анализ на содержание вредных примесей, таких как сера и фосфор, которые могут негативно влиять на эксплуатационные свойства проволоки.

Геометрические параметры

Проволока поставляется в мотках или ящиках с диаметром от 1 до 16 мм. Одним из ключевых параметров является точность геометрических размеров, которая зависит от класса точности проволоки:

• Класс «К» (калиброванная): допуск на диаметр составляет от ±0,02 мм до ±0,04 мм в зависимости от диаметра изделия.

• Класс «КТ» (высокоточная): допуск на диаметр варьируется от ±0,01 мм до ±0,03 мм.

Для производства подшипников, подвергающихся высокоскоростной высадке, рекомендуется использовать проволоку класса «КТ», так как это позволяет минимизировать риск износа оборудования и обеспечить высокое качество готовой продукции.

Механические свойства

Проволока должна обладать однородной структурой без наличия трещин, окалины и других дефектов. Особое внимание уделяется контролю глубины обезуглероженного слоя, так как его наличие может существенно снизить твердость и износостойкость материала. Твердость проволоки проверяется в зависимости от её диаметра и марки стали. Например, для проволоки марки ШХ15 диаметром от 3 до 6 мм твердость не должна превышать 207 единиц по шкале Роквелла, что обеспечивает оптимальные условия для её механической обработки.

Процесс контроля качества проволоки

Контроль качества проволоки является многоэтапным процессом, включающим следующие процедуры:

1. Внешний осмотр: проволока должна быть чистой, без видимых дефектов, таких как пятна, царапины или ржавчина. Мотки не должны иметь перекручиваний.

2. Измерение геометрических параметров: проводится проверка диаметра проволоки в нескольких точках и на различных мотках для обеспечения соответствия установленным стандартам.

3. Измерение твердости: выполняются выборочные измерения твердости проволоки для подтверждения соответствия требованиям стандарта.

4. Металлографический анализ: осуществляется исследование микроструктуры материала под микроскопом, что является наиболее важным этапом контроля качества. Данный метод позволяет выявить скрытые дефекты, которые могут быть незаметны при внешнем осмотре.

Сравнение с другими типами проволоки

Часто возникает необходимость в сравнении проволоки для подшипников с другими типами проволоки, например, проволокой для пружин. Несмотря на схожие внешние характеристики, данные материалы имеют существенные различия в области применения и требованиях к качеству:

\

• Параметр ГОСТ 4727-83 (Проволока для подшипников) ГОСТ 9389-75 (Проволока для пружин)\

• Назначение Изготовление шариков и роликов подшипников Навивка пружин\

• Состояние поставки Мягкая (для последующей обработки) Твердая (готовая к использованию)\

• Ключевые требования Однородность структуры, отсутствие дефектов, контроль обезуглероженного слоя Прочность на разрыв\

• Возможные риски при замене Появление трещин при обработке, неоднородность твердости материала

Замена проволоки для подшипников на проволоку другого назначения может привести к снижению эксплуатационных характеристик подшипников и выходу из строя оборудования.

Рекомендации для специалистов

На основании опыта работы с данным стандартом, можно предложить следующие рекомендации:

• При оформлении заказа необходимо указывать полную маркировку проволоки, включая диаметр, класс точности и марку стали, например, Проволока 5,0-К-ШХ15-ГОСТ 4727-83. Это позволит избежать ошибок при выборе поставщика.

• При приемке продукции рекомендуется проводить не только визуальный осмотр и измерение геометрических параметров, но и обязательно осуществлять металлографический анализ проволоки, особенно при смене поставщика или изменении марки стали.

• Хранение проволоки должно осуществляться в условиях, исключающих возможность её коррозии. Рекомендуется размещать проволоку в сухом и теплом месте, так как даже незначительное количество ржавчины может негативно сказаться на её эксплуатационных свойствах.

• Особое внимание следует уделять контролю глубины обезуглероженного слоя, который является одним из наиболее распространенных дефектов проволоки. Данный дефект может быть выявлен только при проведении металлографического анализа.

ГОСТ 4727-83 представляет собой важный нормативный документ, обеспечивающий производство качественных подшипников. Требования стандарта, хотя и не являются сложными, являются обязательными для создания надежных и долговечных изделий. Соблюдение всех установленных норм и проведение тщательного контроля качества проволоки позволит обеспечить высокую эффективность и надежность работы подшипниковых узлов.
