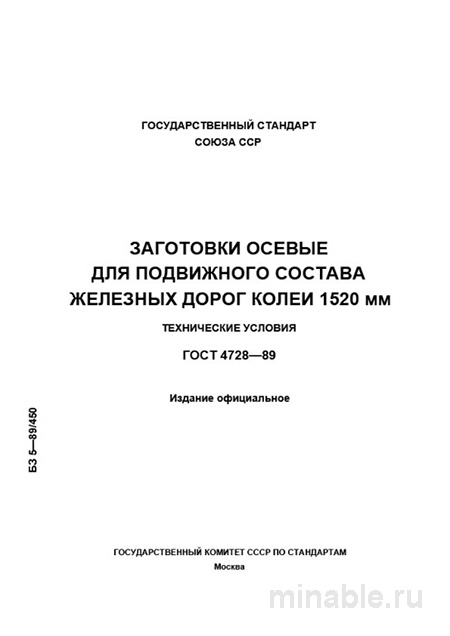

Обзор ГОСТ 4728-89: Профессиональный анализ
В машиностроительной отрасли, особенно в секторе железнодорожного транспорта, нормативная документация играет ключевую роль в обеспечении качества и безопасности продукции. Государственный стандарт ГОСТ 4728-89 регламентирует процесс изготовления заготовок для осей железнодорожных транспортных средств. Эти заготовки, являющиеся основой для производства осей колесных пар, подвергаются значительным механическим нагрузкам и должны соответствовать строгим требованиям, чтобы обеспечить надежность и безопасность эксплуатации подвижного состава.
Цели и задачи стандарта
ГОСТ 4728-89 устанавливает технические условия на изготовление заготовок осей для железнодорожных транспортных средств с шириной колеи 1520 мм, включая:
-
Грузовые и пассажирские вагоны
-
Локомотивы (электровозы, тепловозы)
-
Электропоезда
Стандарт охватывает полный цикл изготовления заготовок, включая выбор материалов, контроль геометрических параметров, механические и структурные характеристики, а также методы испытаний.
Требования к материалам
Для изготовления заготовок осей используются углеродистые и легированные стали, выплавленные с применением современных технологий, обеспечивающих минимизацию содержания вредных примесей. Основные марки стали, применяемые в производстве:
-
Сталь 40 — преимущественно для осей вагонов.
-
Сталь 40Г2 — используется как для осей вагонов, так и для тендеров.
-
Сталь 40ХН — предназначена для изготовления осей локомотивов, требующих повышенной прочности и надежности.
Химический состав стали должен строго соответствовать установленным нормам, что исключает вероятность возникновения дефектов, связанных с повышенным содержанием серы и фосфора.
Геометрические параметры и масса заготовок
ГОСТ 4728-89 определяет точные геометрические параметры и массу заготовок, обеспечивающие их технологичность при последующей механической обработке. Важным аспектом является соблюдение баланса между толщиной и массой заготовки, что позволяет оптимизировать процесс обработки и снизить риск возникновения дефектов.
Механические и структурные свойства
Заготовки должны обладать комплексом механических свойств, включая:
-
Предел прочности
-
Предел текучести
-
Относительное удлинение
-
Ударную вязкость
Особое внимание уделяется структурным характеристикам заготовки, таким как однородность и мелкозернистость. Наличие крупных зерен или структурных неоднородностей может привести к снижению эксплуатационных характеристик готовой продукции.
Методы контроля качества
Контроль качества заготовок осуществляется на нескольких этапах, включающих:
-
Визуальный осмотр и измерение геометрических параметров
-
Проверку маркировки на наличие необходимых данных
-
Контроль твердости по методу Бринелля
-
Механические испытания на прочность и ударную вязкость
-
Макротравление для выявления поверхностных дефектов
-
Микроструктурный анализ для оценки внутреннего строения материала
Сравнение с другими стандартами
ГОСТ 4728-89 является более строгим нормативным документом по сравнению с ГОСТ 10702-78, который регламентирует общие требования к поковкам. Основные различия между стандартами включают:
/ Критерий / ГОСТ 4728-89 / ГОСТ 10702-78 / /-----------------------------------------------/----------------------------------------------------------------------------------------------------------/----------------------------------------------------------------------------------------------------------/ / Назначение / Для ответственных осей железнодорожных транспортных средств / Для поковок общего назначения / / Метод выплавки стали / Обязательно электрошлаковый или вакуумно-дуговой переплав / Электродуговая или мартеновская печь / / Контроль макроструктуры / Обязательное макротравление каждой заготовки / Выборочный контроль не для всех групп поковок / / Требования к дефектам / Максимально ужесточенные, строгие ограничения по волосовинам / Более мягкие требования, допустимость дефектов в пределах установленных категорий / / Глубина контроля / Полный комплекс: химический состав, механические свойства, макро- и микроструктура / Базовая проверка: геометрия, твердость, механические свойства на образцах /
Практические рекомендации
На основании практического опыта работы с заготовками осей можно сформулировать следующие рекомендации:
Для технологов и инженеров:
-
При закупке заготовок требовать не только сертификаты качества, но и результаты испытаний на ударную вязкость.
-
Контролировать процесс термообработки заготовок для предотвращения возможных дефектов.
-
Регулярно проводить контроль твердости заготовок в процессе производства.
Для специалистов по закупкам:
-
Обращать внимание на наличие четкой маркировки на заготовках, указывающей на соответствие требованиям стандарта.
-
Проводить визуальный осмотр поверхности заготовок на предмет наличия дефектов, таких как вмятины, заусенцы, трещины.
-
Не принимать партии заготовок без полного комплекта сопроводительной документации.
-
При работе с новыми поставщиками проводить выборочный контроль качества продукции.
Заключение
ГОСТ 4728-89 является важным нормативным документом, регламентирующим процесс изготовления заготовок осей для железнодорожных транспортных средств. Соблюдение требований стандарта обеспечивает высокую надежность и безопасность эксплуатации подвижного состава, что особенно актуально в условиях увеличения грузопотоков и необходимости импортозамещения.
