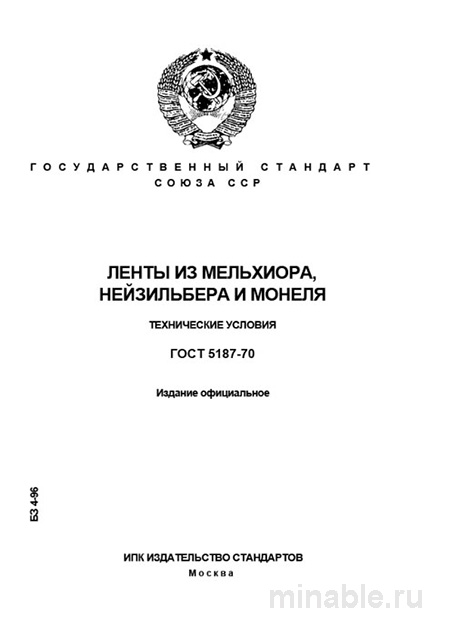

Обзор стандарта ГОСТ 5187-70: Руководство для инженеров и технологов
В области машиностроения и производства приборов, где каждая деталь выполняет специфические функции, выбор материала является критически важным этапом. Стандарт ГОСТ 5187-70 регламентирует требования к холоднокатаным лентам из сплавов на медной основе, обладающих высокой коррозионной стойкостью и широко применяемых в электротехнической промышленности.
Цели и задачи стандарта
ГОСТ 5187-70 устанавливает технические условия для производства холоднокатаных лент из трех сплавов: мельхиора (МН19, МНЖМц30-1-1), нейзильбера (МНЦ15-20) и монеля (НМЖМц28-2,5-1,5). Эти материалы используются для изготовления деталей, эксплуатируемых в агрессивных средах, таких как морская вода или солевые растворы, а также в электротехнических устройствах, где важны высокая прочность, износостойкость и стабильность эксплуатационных характеристик.
Основные положения стандарта
Состав сплавов
Стандарт детально описывает химический состав сплавов, используемых для производства лент. Нейзильбер, например, содержит меньше никеля и больше цинка по сравнению с мельхиором, что делает его более экономичным, но менее коррозионностойким в экстремальных условиях. Монель, благодаря высокому содержанию никеля, обладает исключительной коррозионной стойкостью, особенно в морской воде.
Геометрические параметры
ГОСТ 5187-70 устанавливает требования к геометрическим характеристикам лент, включая допустимые отклонения по толщине и ширине. Толщина лент может варьироваться от 0,1 до 2,5 мм, а ширина — от 20 до 600 мм, что позволяет использовать их для изготовления широкого спектра деталей.
Механические свойства
В стандарте приведены требования к механическим свойствам лент, которые зависят от их состояния (мягкие, полутвердые, твердые и особо твердые). Мягкие ленты обладают высокой пластичностью и пригодны для изготовления сложных деталей, в то время как твердые и особо твердые ленты обеспечивают повышенную прочность и упругость, что делает их идеальными для пружин.
Контроль качества
Качество лент контролируется на всех этапах производства. Визуальный осмотр позволяет выявить дефекты, такие как трещины, вмятины или коррозия. Механические испытания включают проверку прочности, твердости и других характеристик. Для особо ответственных изделий могут проводиться дополнительные испытания, такие как коррозионные испытания в имитированных агрессивных средах.
Сравнительный анализ стандартов
ГОСТ 5187-70 имеет ряд отличий от других стандартов, таких как ГОСТ 2176-77 для латунных лент и ГОСТ 5632-2014 для нержавеющих сталей.
/ Параметр / ГОСТ 5187-70 (Мельхиор, Нейзильбер, Монель) / ГОСТ 2176-77 (Латунь) / ГОСТ 5632-2014 (Нержавеющая сталь) / /------------------------/---------------------------------------------/--------------------------------------/-----------------------------------------/ / Назначение / Коррозионная стойкость, электротехника / Общее назначение, хорошая обрабатываемость / Максимальная коррозионная стойкость / / Коррозионная стойкость / Высокая в специфических средах / Умеренная, склонность к обесцинкованию / Очень высокая / / Упругость / Отличная / Средняя / Высокая / / Электропроводность / Средняя / Высокая / Низкая / / Технологичность / Хорошая / Очень хорошая / Низкая / / Стоимость / Высокая / Низкая / Зависит от марки, в среднем высокая /
Выбор материала должен основываться на конкретных требованиях к изделию. Латунь, например, часто используется для деталей общего назначения благодаря своей хорошей обрабатываемости и относительно низкой стоимости. Нержавеющие стали применяются для изготовления изделий, требующих максимальной коррозионной стойкости. Ленты по ГОСТ 5187-70 находят применение в ситуациях, где необходимы как высокая прочность, так и устойчивость к коррозии.
Рекомендации по работе со стандартом
Для инженеров и конструкторов:
-
Выбор сплава должен производиться с учетом условий эксплуатации изделия. Например, монель рекомендуется для использования в морской воде, мельхиор — в условиях воздействия пара, а нейзильбер — для менее агрессивных сред.
-
В проектной документации необходимо указывать не только марку сплава, но и его физическое состояние (мягкая, твердая и т.д.).
-
При заключении договоров с поставщиками следует требовать предоставления сертификатов качества на продукцию.
Для специалистов по закупкам и контролю качества:
-
При приемке продукции необходимо проводить визуальный осмотр лент на наличие дефектов.
-
Геометрические параметры лент должны проверяться с использованием специализированных измерительных инструментов.
-
Данные, указанные в сертификате качества, должны сопоставляться с требованиями проектной документации.
-
Хранение лент должно осуществляться в условиях, исключающих их коррозию и деформацию.
Заключение
ГОСТ 5187-70 является важным нормативным документом, обеспечивающим высокое качество и надежность изделий, изготавливаемых из холоднокатаных лент на медной основе. Знание и соблюдение требований этого стандарта является обязательным условием для специалистов, занимающихся проектированием, производством и контролем качества продукции.
