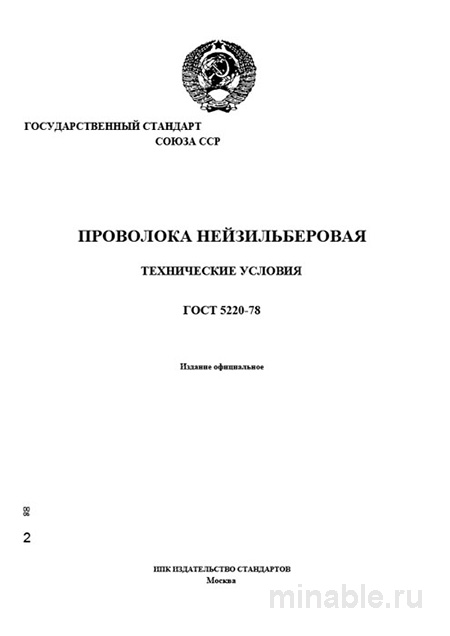

ГОСТ 5220-78: Нейзильберовая проволока – Анализ и описание

Обзор ГОСТ 522-78: Нейзильберовая проволока в современной машиностроительной отрасли

Нейзильбер представляет собой сплав меди с никелем и цинком, который широко применяется в машиностроении, в частности, при изготовлении высокоточных приборов и компонентов. ГОСТ 522-78 является нормативным документом, регламентирующим требования к производству и поставке нейзильберовой проволоки. На основании многолетнего опыта работы в машиностроительной отрасли, включая активное взаимодействие с данным стандартом, я готов предоставить детальный анализ его положений.

Область применения проволоки

Стандарт ГОСТ 522-78 распространяется на нейзильберовую проволоку, изготовленную из двух типов сплавов: МНЦ 15-20 и МНЦС 16-29-1,8. Данный вид проволоки предназначен для производства деталей, функционирующих в условиях повышенной влажности, а также в слабоагрессивных средах. Проволока характеризуется высокой прочностью и стабильностью геометрических параметров.

Области применения:

• Пружины и пружинящие элементы, включая контактные группы, мембраны и токосъемные устройства.

• Приборостроение и часовое производство.

• Медицинские инструменты и ювелирные изделия.

• Декоративные элементы, имитирующие серебро.

Основные характеристики проволоки

Химический состав

Проволока из сплава МНЦ 15-20 содержит 13,5–16,5% никеля и 18,0–22,0% цинка, остальная часть приходится на медь. Сплав МНЦС 16-29-1,8 включает 15,0–17,0% никеля, 27,0–31,0% цинка, 1,6–2,0% свинца и остальное количество меди. Включение свинца в состав сплава МНЦС улучшает обрабатываемость материала, что делает его предпочтительным для производства мелких и сложных деталей.

Размерные параметры и точность

Проволока выпускается в диапазоне диаметров от 0,2 мм до 10,0 мм. Предусмотрены два класса точности: повышенный (допустимое отклонение диаметра -0,02 мм) и нормальный (допустимое отклонение диаметра -0,04 мм). Проволока повышенной точности используется для изготовления пружин, где критична равномерность распределения усилий.

Механические свойства

Проволока выпускается в различных состояниях:

• Мягкая (отожженная) — характеризуется высокой пластичностью и гибкостью, но меньшей прочностью.

• Полутвердая — универсальное состояние, подходящее для большинства производственных задач.

• Твердая — отличается повышенной прочностью, используется в пружинах и деталях, требующих высокой упругости.

• Особотвердая — максимальная прочность и упругость, применяется в условиях экстремальных нагрузок.

Контроль качества проволоки

Контроль качества осуществляется на всех этапах производства. Отбор образцов производится из каждой пятой бухты или мотка, но не менее чем из двух единиц продукции.

Проверяемые параметры:

1. Поверхностное состояние — проволока должна быть чистой, без дефектов, таких как трещины и коррозия.

2. Маркировка — на каждой бухте указывается наименование завода-изготовителя, марка сплава, диаметр, состояние и дата изготовления.

3. Сертификация — поставщик обязан предоставить документ, содержащий результаты всех проведенных испытаний, включая химический состав и механические характеристики проволоки.

Возможные дефекты:

• Закаты и трещины — выявляются визуально.

• Механическая прочность — оценивается путем испытания на растяжение с последующим измерением относительного удлинения.

• Диаметр — проверяется с помощью микрометра.

• Внутренние напряжения — определяются методами коррозионных испытаний.

Сравнительный анализ с другими материалами

При выборе материалов для производства деталей часто сравнивают нейзильбер и латунь. Латунь обладает более низкой стоимостью, однако нейзильбер демонстрирует превосходство в коррозионной стойкости и устойчивости к усталостным нагрузкам.

Сравнительные характеристики:

/ Параметр / Нейзильбер (ГОСТ 522-78) / Латунь (ГОСТ 1066-90) / /--------------------------------------------/------------------------------------------------------------------------------------------/------------------------------------------------------------------------------/ / Основной состав / Медь, никель, цинк / Медь, цинк / / Коррозионная стойкость / Высокая / Средняя, подвержена коррозии в агрессивных средах / / Устойчивость к сезонному растрескиванию / Высокая / Низкая, требуется отжиг для повышения коррозионной стойкости / / Предел прочности (в твердом состоянии) / 590–785 МПа / ≥540 МПа / / Ударная вязкость / Высокая / Ниже среднего / / Электропроводность / Низкая / Средняя / / Технологичность, обрабатываемость резанием / Хорошая, для МНЦС — отличная / Отличная / / Основное назначение / Ответственные детали, пружины, медицинские инструменты, декоративные элементы / Крепежные элементы, метизы, детали общего назначения /

Рекомендации для специалистов

1. При оформлении заказа необходимо указывать марку сплава, состояние, диаметр и класс точности проволоки.

2. Рекомендуется проводить входной контроль качества проволоки, включая проверку сертификата соответствия и проведение собственных испытаний.

3. Следует учитывать, что мягкая проволока может подвергаться наклепу при механической обработке.

4. Для предотвращения коррозии необходимо обеспечивать хранение проволоки в условиях, исключающих воздействие влаги и агрессивных сред.

Заключение

ГОСТ 522-78 является важным нормативным документом, обеспечивающим высокое качество нейзильберовой проволоки. Соблюдение требований стандарта позволяет производить надежные и долговечные изделия, соответствующие современным требованиям машиностроительной отрасли.
