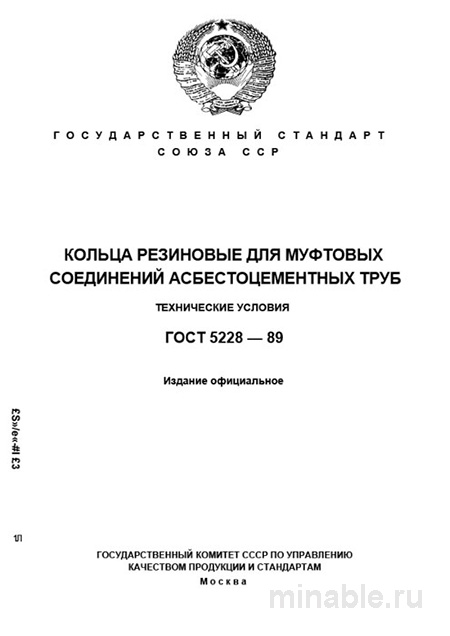

Обзор ГОСТ 5228-89: ключевой аспект соединения трубопроводных элементов
При монтаже и ремонте водопроводных систем, не предназначенных для эксплуатации под высоким давлением, необходимо обеспечить надёжное соединение всех компонентов трубопровода. Для этого используются уплотнительные кольца из резины, которые предотвращают протечки и деформации труб в процессе эксплуатации. ГОСТ 5228-89 регламентирует технические требования к данным изделиям, устанавливая стандарты качества и методы контроля. Несмотря на то что стандарт был разработан в 1989 году, его положения остаются актуальными и применяются в современных трубопроводных системах.
Назначение и области применения уплотнительных колец
Уплотнительные кольца предназначены для герметизации соединений между элементами трубопровода, предотвращая проникновение рабочей среды (воды, газов и других жидкостей) через стыки. Они широко используются для герметизации соединений асбестоцементных труб, которые часто применяются в системах водоснабжения благодаря своим эксплуатационным характеристикам. Асбестоцементные трубы изготавливаются из смеси асбеста и цемента, что обеспечивает их долговечность и устойчивость к внешним воздействиям.
Технические характеристики уплотнительных колец
В ГОСТ 5228-89 детально описаны основные технические параметры уплотнительных колец, включая материалы изготовления, геометрические размеры и эксплуатационные свойства.
Материалы изготовления
Уплотнительные кольца изготавливаются из резины, обладающей высокой стойкостью к воздействию окружающей среды, включая температурные колебания. Материал должен выдерживать диапазон температур от -30°C до +50°C, обеспечивая сохранение эластичности и целостности изделия на протяжении всего срока эксплуатации.
Геометрические параметры
Кольца должны иметь цилиндрическую форму с диаметром, соответствующим внутреннему диаметру соединяемых труб. Точное соответствие геометрических размеров предотвращает образование зазоров и обеспечивает герметичность соединения. Отклонения от номинальных размеров могут привести к нарушению герметичности и механическим повреждениям труб.
Эксплуатационные свойства
Основные эксплуатационные свойства уплотнительных колец включают:
-
Эластичность: способность материала к обратимой деформации без разрушения. Эластичность кольца обеспечивает лёгкость монтажа и сохранение герметичности соединения при динамических нагрузках.
-
Упругость: способность восстанавливать первоначальную форму после снятия нагрузки. Упругость кольца предотвращает его деформацию под воздействием давления рабочей среды.
-
Твёрдость: способность материала сопротивляться механическим воздействиям. Твёрдость кольца должна быть достаточной для обеспечения герметичности, но не чрезмерной, чтобы не усложнять процесс монтажа.
Методы контроля качества уплотнительных колец
Контроль качества уплотнительных колец осуществляется в два этапа:
-
Визуальный осмотр и измерение:
-
Проверка наличия дефектов, таких как трещины, пузыри и механические повреждения.
-
Измерение диаметра кольца для соответствия номинальным значениям.
-
-
Лабораторные испытания:
-
Определение эластичности кольца путём измерения деформации при приложении нагрузки.
-
Оценка устойчивости к механическим повреждениям, включая испытания на сжатие и растяжение.
-
Отличия от других типов уплотнительных элементов
Существует множество типов резиновых уплотнительных элементов, применяемых в различных механизмах и системах. Однако не все из них подходят для использования в трубопроводных системах. Уплотнительные кольца, соответствующие ГОСТ 5228-89, отличаются специфическими характеристиками, обеспечивающими их эффективность в герметизации соединений водопроводных труб.
Рекомендации для инженеров и заказчиков
При выборе и использовании уплотнительных колец необходимо учитывать следующие аспекты:
-
Документация: при приобретении уплотнительных колец следует требовать наличие сертификата соответствия и результатов лабораторных испытаний.
-
Контроль качества: перед установкой необходимо проводить визуальный осмотр и измерение колец для выявления возможных дефектов.
-
Условия хранения: уплотнительные кольца следует хранить в сухом, защищённом от прямых солнечных лучей и высоких температур месте.
-
Экономическая целесообразность: использование качественных уплотнительных колец является важным фактором долговечности и надёжности трубопроводной системы. Экономия на данном элементе может привести к увеличению затрат на ремонт и обслуживание в будущем.
ГОСТ 5228-89 представляет собой важный нормативный документ, регламентирующий требования к уплотнительным кольцам для трубопроводных систем. Соблюдение положений стандарта обеспечивает надёжность и долговечность соединений, что является ключевым фактором эффективной эксплуатации водопроводных систем.
