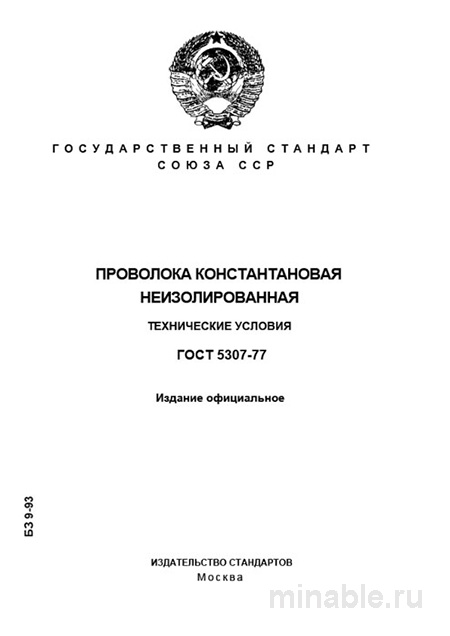

Обзор ГОСТ 5307-77: Определение и области применения константановой проволоки
ГОСТ 5307-77 является нормативным документом, регламентирующим требования к качеству константановой проволоки, используемой в различных отраслях промышленности, связанных с производством точного электрооборудования, измерительных приборов и систем нагрева. Несмотря на то, что стандарт был принят более сорока лет назад, он сохраняет свою актуальность благодаря строго установленным техническим характеристикам, обеспечивающим высокую стабильность и надежность изделий, в которых применяется данный материал.
Назначение и применение константановой проволоки
Константан представляет собой сплав на основе меди и никеля с добавлением марганца. Его уникальные физико-химические свойства, такие как высокое электрическое сопротивление и минимальный коэффициент температурного расширения, делают константановую проволоку незаменимой в ситуациях, где критически важна стабильность эксплуатационных характеристик при изменении температурных условий.
Основные области применения константановой проволоки включают:
-
Производство высокоточных резисторов и измерительных приборов, таких как потенциометры и термометры сопротивления.
-
Изготовление нагревательных элементов для промышленных печей, сушильных камер и других установок, функционирующих при температурах до 500-600 °C.
-
Разработка датчиков деформации, используемых в системах мониторинга состояния материалов и конструкций.
-
Создание термопар и термометров, требующих высокой точности измерений температуры.
Технические требования к проволоке по ГОСТ 5307-77
Стандарт ГОСТ 5307-77 содержит жесткие требования к химическому составу, механическим и электрическим характеристикам константановой проволоки. Основные параметры, подлежащие контролю, включают:
Химический состав
Проволока должна содержать не менее 42-44% меди, 39-41% никеля и 1,2-2,0% марганца. Допустимое содержание примесей (железа, свинца, серы и других элементов) строго ограничено, так как они могут негативно влиять на эксплуатационные свойства материала.
Механические характеристики
Диаметр проволоки варьируется от 0,03 до 5 мм. Для тонких проволок (менее 0,1 мм) допустимые отклонения по диаметру составляют ±0,003 мм, для толстых (3-5 мм) – ±0,03 мм.
Электрические характеристики
Ключевым параметром, определяющим качество константановой проволоки, является её удельное электрическое сопротивление, которое должно находиться в диапазоне от 0,46 до 0,52 Ом·мм²/м при температуре 20 °C. Стабильность данного показателя при нагреве является критически важным фактором, обеспечивающим долговечность и надежность изделий.
Методы контроля качества проволоки
Контроль качества константановой проволоки включает следующие этапы:
-
Визуальная оценка внешнего вида проволоки на предмет наличия дефектов (трещин, царапин, заусенцев и т.д.).
-
Измерение диаметра проволоки с использованием микрометра для подтверждения соответствия установленным допускам.
-
Определение электрического сопротивления с помощью специализированных приборов для проверки соответствия нормированным значениям.
Сравнение константановой проволоки с аналогами
Константановая проволока имеет ряд преимуществ перед другими материалами, такими как нихром и манганин:
-
Нихром отличается высокой термостойкостью и широко используется в нагревательных элементах, требующих работы при температурах свыше 600 °C.
-
Манганин характеризуется минимальным температурным коэффициентом сопротивления, что делает его идеальным для высокоточных измерительных приборов.
Константан занимает промежуточное положение между этими материалами, сочетая в себе относительно высокую стабильность электрических характеристик при изменении температуры и достаточную термостойкость для применения в широком спектре промышленных задач.
Рекомендации по работе с константановой проволокой
При использовании константановой проволоки рекомендуется соблюдать следующие правила:
-
Тщательно проверять спецификации на соответствие требуемым параметрам (диаметру, сопротивлению и т.д.) перед заказом.
-
Проводить входной контроль качества проволоки на соответствие установленным стандартам.
-
Обращаться с тонкой проволокой с особой осторожностью, учитывая её повышенную хрупкость.
-
Использовать специализированные флюсы и припои для обеспечения надежного электрического контакта при пайке.
Заключение
ГОСТ 5307-77 представляет собой важный нормативный документ, регламентирующий производство и контроль качества константановой проволоки. Знание технических характеристик и требований стандарта позволяет обеспечить надежное и безопасное использование данного материала в различных областях промышленности.
