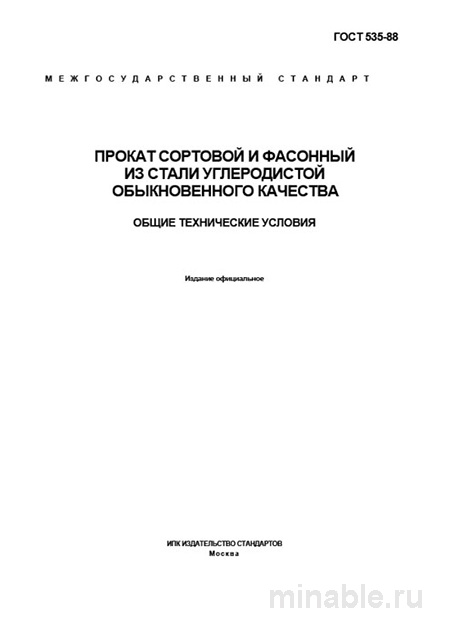

Обзор ГОСТ 535-88: нормативный стандарт для машиностроения
В эпоху развития современных технологий и внедрения сложных материалов в машиностроении сохраняются стандарты, обеспечивающие качество и надежность продукции. ГОСТ 535-88, разработанный в 1988 году, является одним из таких стандартов, который до сих пор находит широкое применение. Понимание данного стандарта позволяет предотвратить дефекты продукции и минимизировать простои на производстве.
Область применения и назначение стандарта
ГОСТ 535-88 регламентирует требования к прокату из углеродистой стали обыкновенного качества. Эта сталь характеризуется низкой стоимостью и используется для изготовления конструкций, не подвергающихся значительным механическим нагрузкам, высоким температурам или давлению.
Прокат из углеродистой стали по ГОСТ 535-88 применяется в следующих областях:
-
Конструкции зданий и сооружений (балки, арматура).
-
Детали вагонов и кузовов транспортных средств.
-
Компоненты сельскохозяйственной техники.
-
Заготовки для последующей механической обработки (поковки).
-
Крепежные изделия.
Важно отметить, что данный вид стали не предназначен для термической обработки, так как это может привести к ухудшению ее механических свойств.
Основные характеристики стали
Стандарт устанавливает классификацию углеродистой стали по механическим и химическим свойствам, а также определяет требования к ее геометрическим параметрам.
Классификация стали
В соответствии с ГОСТ 535-88 прокат из углеродистой стали подразделяется на три группы:
-
Группа А: Основные требования предъявляются к механическим свойствам стали (прочности), при этом химический состав не нормируется. Эта группа применяется для конструкций, где высокая точность обработки не является критичной.
-
Группа Б: Основной акцент делается на химическом составе стали, что важно для обеспечения свариваемости и последующей обработки.
-
Группа В: Требуются как механические свойства, так и химический состав стали. Эта группа предназначена для деталей, подвергающихся термической обработке или сварке.
Маркировка стали включает буквенное обозначение "Ст" и цифровое значение, указывающее на содержание углерода в процентах. Дополнительно могут присутствовать буквенные обозначения "кп", "пс" и "сп", характеризующие способ раскисления стали.
Механические свойства стали
ГОСТ 535-88 нормирует прочностные характеристики стали, такие как предел текучести, временное сопротивление разрыву и ударная вязкость. Например, для стали марки Ст3сп (группа В) регламентируется предел текучести не менее 245 МПа и временное сопротивление разрыву в диапазоне 370-480 МПа.
Также стандарт устанавливает требования к геометрическим параметрам проката, включая отклонения по размерам и форме.
Контроль качества стали
При поступлении проката на производство необходимо провести его входной контроль качества, который включает следующие этапы:
-
Визуальный осмотр: Проверка на наличие дефектов (трещин, сколов, неровностей).
-
Измерение геометрических параметров: Контроль соответствия размеров требованиям стандарта.
-
Идентификация маркировки: Установление соответствия марки стали и ее характеристик указанным в документации.
-
Проверка сопроводительных документов: Убедиться в соответствии продукции требованиям ГОСТ 535-88.
Для более точного контроля качества рекомендуется проведение лабораторных испытаний, включая химический анализ состава стали и определение механических характеристик.
Сравнение с другими стандартами
ГОСТ 535-88 имеет ряд отличий от других стандартов, регламентирующих свойства углеродистой стали. Ниже приведена сравнительная таблица основных параметров:
/ Параметр / ГОСТ 535-88 / ГОСТ 380-2005* / ГОСТ 27772-2015 / /----------/------------/----------------/-----------------/ / Основное назначение / Прокат общего назначения для неответственных конструкций / Исходная сталь для переработки (отливки, поковки) / Прокат для ответственных сварных конструкций / / Ключевой принцип / Деление на группы А, Б, В / Отсутствие деления на группы, химический состав для всех марок / Нормативное и расчетное сопротивление, гарантируемая свариваемость / / Маркировка / Ст (Ст1, Ст2, ..., Ст6), (кп, пс, сп) / Ст (Ст1, Ст2, ..., Ст6), (кп, пс, сп) / С235, С245, С255, С275, С285 и другие / / Требования к ударной вязкости / Регламентируются, но не для всех марок и видов проката / Регламентируются / Жестко регламентируются при отрицательных температурах / / Применение в сварных конструкциях / Ограничено, для неответственных конструкций / Ограничено, для неответственных конструкций / Основное назначение /
Примечание: ГОСТ 380-2005 был заменен на ГОСТ 535-2005, однако 88-й стандарт продолжает использоваться на практике.
Рекомендации для специалистов
-
При проектировании сварных конструкций: Рекомендуется использовать сталь групп Б или В. Стальные изделия группы А не подходят для сварных соединений. Для конструкций, работающих при низких температурах, целесообразно применять сталь, соответствующую ГОСТ 27772-2015.
-
Для механической обработки: Допустимо использование стали группы А. Кипящая сталь (кп) обладает лучшей обрабатываемостью, но имеет более низкую пластичность.
-
При приемке продукции: Необходимо проводить не только визуальный осмотр и проверку сопроводительных документов, но и измерять геометрические параметры и проводить лабораторные испытания.
-
В проектной документации: Следует указывать марку стали, группу, прочностные характеристики и стандарт, что позволит избежать ошибок при производстве.
ГОСТ 535-88 представляет собой надежный нормативный документ, широко применяемый в машиностроении. Его использование обеспечивает высокое качество продукции и минимизацию рисков, связанных с дефектами материалов. Понимание требований данного стандарта является обязательным для специалистов в области машиностроения и металлообработки.
