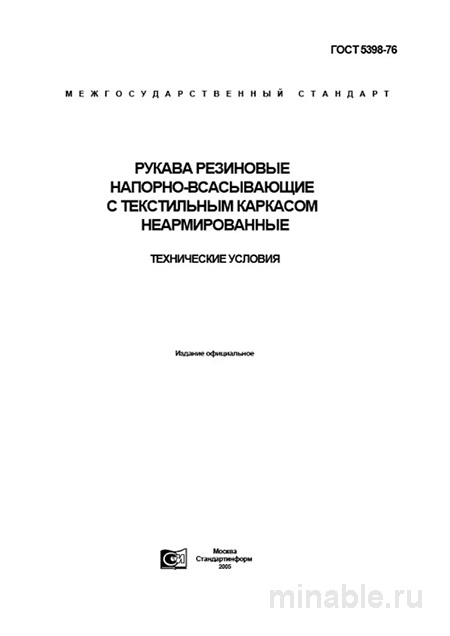

ГОСТ 5398-76: Рукава резиновые - Полный разбор и анализ

Обзор ГОСТ 5398-76: Практический анализ

Стандарты являются ключевым инструментом для обеспечения качества продукции и процессов в промышленности. ГОСТ 5398-76 представляет собой нормативный документ, регламентирующий производство и контроль качества резиновых рукавов, предназначенных для транспортировки жидкостей. В данном обзоре представлен анализ данного стандарта с акцентом на практические аспекты его применения.

Область применения

ГОСТ 5398-76 устанавливает требования к конструкции, размерам и методам испытаний резиновых рукавов, которые применяются для транспортировки воды, слабых растворов кислот, щелочей и других жидкостей. Особенностью данных рукавов является отсутствие внутреннего металлического каркаса, что ограничивает их использование в условиях высоких давлений и всасывания из открытых источников.

На практике такие рукава чаще всего используются для подачи воды под напором в системах полива, орошения или транспортировки жидкостей между различными объектами.

Основные технические характеристики

Стандарт определяет следующие ключевые параметры рукавов:

1. Материал изготовления:

   • Внутренний слой: резиновая камера, обеспечивающая герметичность и защиту от протекания жидкости.

   • Текстильный каркас: основа, придающая форму и прочность рукаву.

   • Внешний слой: защитный слой, предотвращающий механические повреждения и воздействие окружающей среды.

2. Размеры:

   • Внутренний диаметр: от 13 до 152 мм.

   • Длина: не менее 10 метров в рулонах.

3. Методы испытаний:

   • Прочность: рукава должны выдерживать давление, превышающее рабочее в 1,5 раза.

   • Гибкость: рукава должны сохранять целостность при изгибе.

   • Качество соединения слоев: слои должны быть надежно скреплены.

Процедуры приемки

При приемке резиновых рукавов проводится визуальный осмотр и инструментальный контроль, включающий проверку диаметра, длины и гибкости. Особое внимание уделяется равномерности толщины стенки и качеству соединения слоев, которые могут быть выявлены только при испытании под давлением.

Сравнительный анализ с другими стандартами

ГОСТ 5398-76 имеет ряд отличий от других стандартов, регламентирующих производство резиновых рукавов. Основное различие заключается в отсутствии металлической спирали в конструкции:

/ Параметр / ГОСТ 5398-76 (неармированные) / ГОСТ 18698-79 (армированные для воды) / ГОСТ 6286-73 (армированные для нефтепродуктов) / /--------------------------------------/------------------------------/--------------------------------------/------------------------------------------------/ / Конструктивные особенности / Отсутствие металлической спирали / Металлическая проволочная спираль / Металлическая проволочная спираль / / Назначение / Напорные линии, подача жидкостей / Напорно-всасывающие линии для воды / Напорно-всасывающие линии для нефтепродуктов / / Рабочее давление, МПа / до 0,7 / до 1,0 / до 0,4 / / Рабочее разрежение, МПа / 0,08 (ограниченно) / 0,08 (полноценно) / 0,08 (полноценно) / / Стойкость к нефтепродуктам / Нет / Нет / Да / / Сфера применения / Вода, слабые растворы / Вода, эмульсии / Бензин, дизельное топливо, масла /

Выбор конкретного стандарта зависит от специфики задачи. Например, рукава по ГОСТ 5398-76 не предназначены для транспортировки нефтепродуктов из-за отсутствия необходимой стойкости к агрессивным средам.

Рекомендации для специалистов

При закупке резиновых рукавов рекомендуется учитывать следующие аспекты:

1. Точность спецификации: при оформлении заказа необходимо указывать все ключевые параметры, такие как внутренний диаметр, рабочее давление и тип рукава, чтобы избежать ошибок.

2. Качество проверки: при приемке продукции следует проводить визуальный осмотр и инструментальный контроль для оценки гибкости и целостности рукава.

3. Проверка маркировки: необходимо сверять маркировку на рукаве с данными на сопроводительных документах. Отсутствие или нечитаемость маркировки является основанием для дополнительной проверки всей партии.

4. Температурный режим: эксплуатация рукавов должна осуществляться в диапазоне температур от -30°C до +80°C.

5. Условия хранения: рукава следует хранить в сухом, защищенном от солнечных лучей и источников озона месте, избегая деформации.

Заключение

ГОСТ 5398-76 является важным нормативным документом, регулирующим производство резиновых рукавов для транспортировки жидкостей. Правильное понимание и соблюдение требований стандарта позволяет обеспечить высокое качество продукции и безопасность ее эксплуатации.
