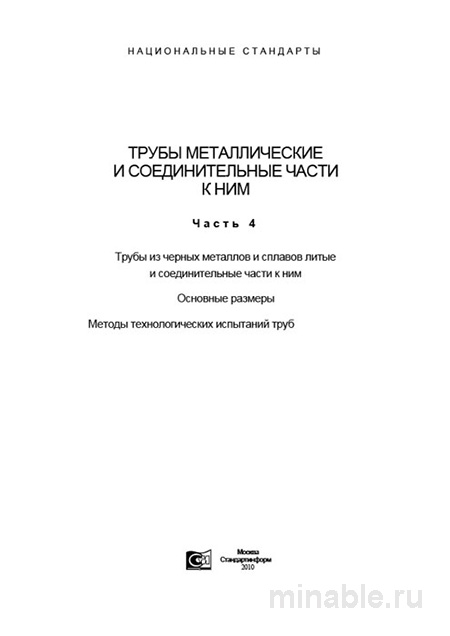

Обзор ГОСТ 5525-88: Практический аспект применения
В сфере машиностроения, особенно в области жилищно-коммунального хозяйства и промышленного строительства, критически важна надежность трубопроводных систем. Для обеспечения их долговечности и эффективности используются качественные соединительные элементы, соответствующие требованиям ГОСТ 5525-88. Данный стандарт регламентирует производство чугунной арматуры методом литья в песчаные формы и применяется уже на протяжении многих лет.
Цель и область применения стандарта
ГОСТ 5525-88 устанавливает технические требования к чугунным соединительным элементам, таким как отводы, тройники, крестовины и патрубки. Продукция, соответствующая данному стандарту, предназначена для монтажа трубопроводов, транспортирующих воду (включая питьевую), пар, воздух или газ. Основные ограничения стандарта включают давление не более 16 атмосфер и температуру транспортируемой среды до 175 °C. Таким образом, ГОСТ 5525-88 применим для систем водоснабжения, канализации, вентиляции и технологических линий низкого давления. В случаях, когда требуется более высокая надежность и устойчивость к экстремальным условиям, рекомендуется использовать материалы с другими характеристиками, например, сталь.
Требования к материалам и качеству продукции
Стандарт детально регламентирует все этапы производственного процесса, включая выбор материалов, обработку изделий и проведение испытаний.
Материалы
Для изготовления соединительных элементов применяется серый чугун с пластинчатым графитом марки не ниже СЧ15. В некоторых случаях допускается использование высокопрочного чугуна с шаровидным графитом (ВЧШГ), однако все параметры и характеристики изделий должны соответствовать требованиям, предъявляемым к серому чугуну.
Конструкция изделий
Все фланцевые соединения должны быть обработаны для удаления раковин и заливов, а резьба на патрубках должна быть чистой и без заусенцев.
Контроль качества
Каждое изделие подвергается тщательному осмотру на наличие дефектов, включая проверку на наличие раковин, спаев, заливов и несплошностей в теле отводов и тройников, а также измерение толщины стенок и качества резьбы.
Испытания
Для подтверждения надежности продукции часть изделий из партии проходит испытания на прочность под давлением, превышающим рабочее в 1,5 раза. На производстве рекомендуется проводить такие испытания для каждой партии продукции.
Сравнительный анализ с другими стандартами
Существуют и другие стандарты, регламентирующие производство чугунных соединительных деталей, например, ГОСТ 9583-75. Ниже приведены основные различия между этими стандартами:
/ Параметр / ГОСТ 5525-88 / ГОСТ 9583-75 / /-------------------------------------/------------------------------------------------------------------------------------/--------------------------------------------------------------------------------------------------------/ / Основной материал / Серый чугун (марки СЧ15-СЧ20) / Высокопрочный чугун с шаровидным графитом (ВЧШГ) / / Назначение / Системы общего назначения низкого и среднего давления / Напорные трубопроводы высокого давления и критически важные магистрали / / Рабочее давление, МПа / До 1,6 / До 2,5 и выше, в зависимости от класса / / Метод литья / В песчаные формы / Любой метод, обеспечивающий требуемые свойства / / Механические свойства / Прочность не менее 144 МПа, пластичность низкая / Прочность не менее 350 МПа, высокая пластичность / / Стойкость к гидроударам / Низкая (хрупкий материал) / Высокая (пластичный материал) / / Примерная стоимость / Ниже / Выше /
Из представленных данных следует, что детали, соответствующие ГОСТ 9583-75, обладают более высокими эксплуатационными характеристиками, но имеют более высокую стоимость. Выбор между этими стандартами зависит от конкретных требований к надежности и экономическим соображениям.
Рекомендации для специалистов
На основании многолетнего опыта работы с ГОСТ 5525-88, можно предложить следующие рекомендации:
Для технологов и инженеров:
-
Избегать применения продукции, соответствующей ГОСТ 5525-88, в системах, подверженных частым изменениям давления или гидроударам.
-
При проектировании новых систем, где температура транспортируемой среды превышает 100 °C, рекомендуется использовать сталь или высокопрочный чугун.
-
Вести систематизированный учет дефектов, выявленных у различных поставщиков.
Для специалистов по закупкам и приемке:
-
Осуществлять визуальный контроль изделий с помощью молотка для выявления дефектов.
-
Требовать от поставщиков предоставления сертификатов и паспортов на партию продукции, включая результаты гидравлических испытаний.
-
Обеспечить наличие на складе шаблонов и калибров для проверки фланцев и резьбы.
-
Проводить измерение толщины стенок изделий, особенно отводов, с использованием толщиномера.
Заключение
ГОСТ 5525-88 представляет собой эффективный стандарт для применения в системах низкого и среднего давления. Однако его использование требует строгого контроля качества продукции. Недостаточно полагаться исключительно на наличие сертификата соответствия, необходимо проводить собственные проверки для обеспечения надежности и долговечности трубопроводных систем.
