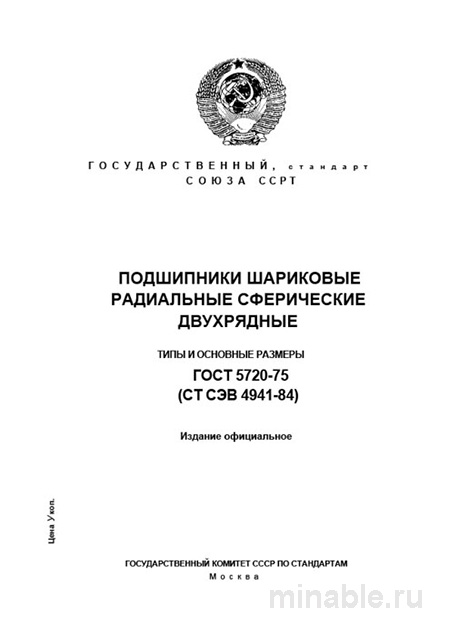

ГОСТ 5720-75: Подшипники шариковые радиальные сферические двухрядные - Разбор стандарта

Обзор ГОСТ 572-75: Технические характеристики и область применения сферических подшипников в машиностроении

В машиностроении критически важно обеспечить надёжную работу всех компонентов оборудования. Одним из ключевых элементов, способствующих этому, являются подшипники. Особое внимание заслуживают двухрядные сферические шарикоподшипники, соответствующие стандарту ГОСТ 572-75. Этот нормативный документ, несмотря на свою давность, остаётся актуальным для инженеров и технических специалистов. В данном обзоре мы рассмотрим основные аспекты этих подшипников, их функциональные возможности и особенности эксплуатации.

Назначение и область применения

ГОСТ 572-75 регламентирует конструкцию, размеры и качество двухрядных сферических шарикоподшипников. Главной особенностью таких подшипников является наличие сферической поверхности на наружном кольце, что позволяет компенсировать перекосы валов и корпусов. Допустимый угол перекоса составляет до 3 градусов, что обеспечивает стабильную работу оборудования даже в условиях повышенной нагрузки.

Эти подшипники широко применяются в различных отраслях промышленности. Они используются в тяжёлом машиностроении (например, в конвейерах и редукторах), в сельскохозяйственной технике, в текстильном оборудовании, а также в механизмах с гибкими валами. Двухрядные сферические шарикоподшипники способны выдерживать радиальные нагрузки, а также небольшие осевые нагрузки в обоих направлениях.

Технические характеристики

Стандарт ГОСТ 572-75 классифицирует подшипники по различным размерным группам. Основные параметры, подлежащие строгому контролю, включают внутренний (d), наружный (D) диаметр и ширину (B) подшипника. Особое внимание уделяется точности изготовления деталей. В массовом производстве обычно применяются подшипники нормального качества, однако для специфических условий эксплуатации могут потребоваться изделия более высоких классов точности.

Кольца и шарики подшипников изготавливаются из специальных марок стали, таких как ШХ15 или ШХ15СГ. В случаях, когда подшипники будут эксплуатироваться в условиях значительных ударных нагрузок или в агрессивных средах, могут использоваться стали других марок.

Для обеспечения нормальной работы подшипников необходимо, чтобы сферическая поверхность наружного кольца и дорожки качения внутреннего кольца были точно соосны. Несоответствие этому требованию приводит к браку изделия.

Практический опыт: Значимость величины зазора

В процессе эксплуатации часто упускается из виду проверка величины зазора между шариками и кольцами подшипника. ГОСТ 572-75 предусматривает несколько вариантов зазоров, однако на практике они могут изменяться в зависимости от условий установки. Рекомендуется проверять зазор не только при приёмке подшипников, но и после их монтажа в оборудование, особенно при возникновении проблем с перегревом или повышенными шумами.

Порядок проверки и приёмки подшипников

При получении партии подшипников необходимо провести их тщательную проверку на соответствие требованиям ГОСТ 572-75:

1. Визуальный осмотр: Убедиться в отсутствии механических повреждений, коррозии и других дефектов. Также проверить наличие чёткой маркировки с указанием размера и производителя.

2. Измерение геометрических параметров: Использовать измерительные инструменты для определения внутреннего (d), наружного (D) диаметра и ширины (B) подшипника.

3. Проверка формы: Убедиться в отсутствии биений и деформаций.

4. Измерение зазора: Применить специальные инструменты для определения величины зазора между шариками и кольцами.

5. Проверка вращения: Подшипник должен вращаться без заеданий, шумов и вибраций.

Сравнительный анализ различных типов подшипников

Для выбора оптимального типа подшипника необходимо учитывать их конструктивные особенности и области применения:

/ Параметр / Шариковые сферические двухрядные (ГОСТ 572-75) / Шариковые радиальные однорядные (ГОСТ 8338-75) / Роликовые сферические двухрядные (ГОСТ 7242-81) / /-------------------------------/---------------------------------------------------------/---------------------------------------------------------------/-------------------------------------------------------------/ / Назначение / Компенсация перекосов, радиальная и умеренная осевая нагрузка / Радиальные или комбинированные нагрузки, точное вращение / Компенсация перекосов, высокая радиальная и ударная нагрузка / / Допустимый угол перекоса, ° / До 3° / До 10′ (не предназначены для перекосов) / До 2,5° / / Грузоподъёмность / Средняя / Низкая/средняя / Высокая / / Частота вращения / Средняя / Высокая / Низкая/средняя / / Типичные области применения / Редукторы, конвейеры, текстильное оборудование / Электродвигатели, шпиндели, насосы / Прокатные станы, тяжёлые редукторы, горное оборудование /

Практические рекомендации: Избежание ошибок при замене

Попытка замены одного типа подшипника на другой, аналогичный по размерам, может привести к нежелательным последствиям. Например, замена роликового подшипника на шариковый в узлах с сильными ударными нагрузками может вызвать преждевременный выход подшипника из строя. Поэтому при выборе подшипников необходимо учитывать их конструктивные особенности и условия эксплуатации.

Рекомендации для инженеров и технических специалистов

На основании практического опыта работы с ГОСТ 572-75 можно сформулировать следующие рекомендации:

1. При проектировании оборудования, предназначенного для эксплуатации в условиях повышенной температуры или с натягом, рекомендуется выбирать подшипники с увеличенным зазором для предотвращения заклинивания.

2. При оформлении заказов на подшипники необходимо указывать класс точности, группу зазора, требования к маркировке и стандарт на материал. Это позволит избежать недоразумений с поставщиками.

3. При приёмке подшипников следует проводить не только проверку размеров, но и измерение зазора. Для этого рекомендуется использовать индикаторный нутромер.

4. При монтаже подшипников необходимо обеспечивать их точную установку, избегая значительных перекосов. Даже самоустанавливающиеся подшипники требуют аккуратного монтажа для обеспечения их надёжной работы.

ГОСТ 572-75 является важным нормативным документом, который регламентирует требования к двухрядным сферическим шарикоподшипникам. Понимание и соблюдение этих требований позволяет инженерам и техникам выбирать оптимальные решения для обеспечения надёжности и долговечности оборудования.
