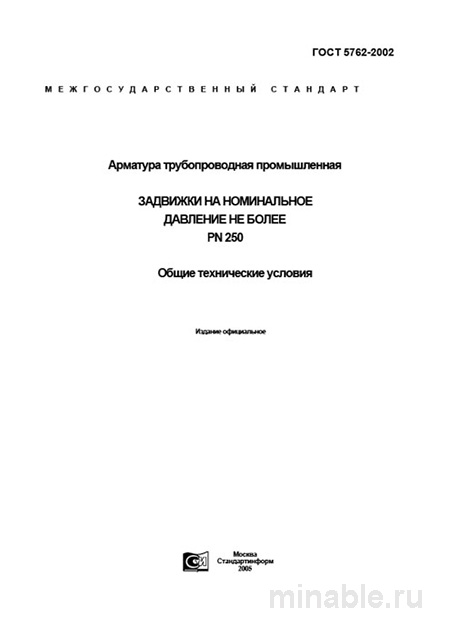

ГОСТ 5762-2002: Разбор и описание трубопроводной арматуры (задвижки до PN 250)

Обзор стандарта ГОСТ 5762-2002: Практическое руководство по применению для промышленных задвижек

В машиностроении, особенно при проектировании трубопроводной арматуры, стандарты играют ключевую роль в обеспечении надежности, безопасности и взаимозаменяемости оборудования. ГОСТ 5762-2002 является одним из таких стандартов, регламентирующих требования к промышленным задвижкам. Данный документ предназначен для инженеров, техников и специалистов в области закупок.

Область применения стандарта

ГОСТ 5762-2002 устанавливает технические требования к проектированию, изготовлению и поставке клиновых и шиберных задвижек. Задвижки, соответствующие данному стандарту, могут работать при давлении до 250 кгс/см² и температуре в диапазоне от -70 до +600 °C. Они предназначены для использования в трубопроводах различного диаметра, что позволяет применять их в разнообразных условиях эксплуатации, включая системы водоснабжения, нефтегазовой промышленности и другие промышленные объекты.

Важно отметить, что стандарт распространяется на задвижки с выдвижным и невыдвижным шпинделем, где шпиндель представляет собой стержень, управляющий движением затвора. Невыдвижные шпиндели характеризуются компактностью, однако подвержены более интенсивному износу и коррозии, так как постоянно находятся в рабочей среде.

Требования к материалам и конструкции

Стандарт предъявляет строгие требования к материалам, используемым при производстве задвижек. Выбор материала зависит от условий эксплуатации, включая рабочее давление, температуру и агрессивность среды. Основными материалами для изготовления корпусов задвижек являются стали различных марок, такие как 25Л, 35Л, 20ГМЛ, 09Г2С, 12Х18Н9ТЛ и другие. Уплотнительные элементы изготавливаются из коррозионностойких и износостойких материалов, таких как специальные сплавы или фторопласт.

Примечание: В паспорте задвижки должны быть указаны марка стали, а также другие важные технические характеристики. Рекомендуется проводить независимую экспертизу для подтверждения соответствия продукции заявленным параметрам, поскольку некоторые производители могут использовать материалы более низкого качества.

Методы контроля качества

Контроль качества задвижек осуществляется на различных этапах производства и эксплуатации. Основные методы контроля включают:

1. Входной контроль материалов: проверка качества сырья и комплектующих, используемых для изготовления задвижек.

2. Операционный контроль: проверка качества на всех этапах производственного процесса.

3. Приемочный контроль: проверка готовых изделий на соответствие требованиям стандарта.

4. Периодический контроль: регулярные проверки качества продукции для обеспечения стабильности производственного процесса.

5. Испытания новых конструкций: тщательная проверка задвижек при внедрении новых моделей или изменении конструкции.

Проверка герметичности

Герметичность задвижки является одним из ключевых показателей её качества. Проверка герметичности осуществляется с использованием воды под давлением, превышающим номинальное рабочее давление. В процессе проверки оцениваются:

• Герметичность корпуса задвижки.

• Герметичность затвора при его полном закрытии.

Особое внимание следует уделять:

• Давлению и времени проведения испытаний.

• Температуре рабочей среды.

• Методам контроля герметичности, поскольку некоторые производители могут снижать давление или сокращать время испытаний, что может привести к снижению надежности задвижек.

Сравнительный анализ с другими стандартами

ГОСТ 5762-2002 имеет ряд отличий от других стандартов, регулирующих арматуру. Ниже приведены основные различия:

/ Параметр / ГОСТ 5762-2002 / ГОСТ 9698-86 (Задвижки на Ру до 4 МПа) / ГОСТ 3326-86 (Клапаны запорные) / /----------/----------------/-------------------------------------/--------------------------------/ / Назначение / Задвижки для высокого давления (до PN 250) / Задвижки для низкого и среднего давления (до PN 40) / Клапаны (вентили) для среднего давления / / Диаметр трубы (Dу), мм / От 50 до 800 / От 50 до 160 / От 15 до 200 / / Тип оборудования / Задвижки / Задвижки / Клапаны (вентили) / / Материалы / Материалы высокого качества / Стандартные материалы / Стандартные материалы / / Герметичность / Классы «А» и «Б» / Классы «В» и «С» / Классы «В» и «С» /

Как видно из таблицы, ГОСТ 5762-2002 предназначен для задвижек, работающих в более сложных условиях, при высоких давлениях и температурах.

Рекомендации по выбору и эксплуатации задвижек

При выборе задвижек рекомендуется учитывать следующие аспекты:

1. Паспорт продукции: убедиться в наличии полного комплекта технической документации, включая марку стали, результаты испытаний, дату изготовления и номер партии.

2. Маркировка: проверить наличие информации о производителе, диаметре, давлении, направлении потока, марке стали и весе задвижки.

3. Внешний осмотр: визуально оценить состояние задвижки на предмет наличия повреждений, коррозии или дефектов литья.

4. Функциональная проверка: убедиться в легкости и плавности хода шпинделя, а также в надежности закрытия затвора.

Дополнительно следует обратить внимание на:

• Соответствие материала корпуса и уплотнительных элементов заявленным характеристикам.

• Результаты испытаний на герметичность.

• Качество литья и отсутствие дефектов, которые могут повлиять на эксплуатационные характеристики задвижки.

• Правильность сборки и монтажа задвижки, что является важным условием её надежной работы.

Следует учитывать, что задвижка должна соответствовать условиям эксплуатации. Например, задвижка, предназначенная для работы с водой, не должна использоваться в системах, транспортирующих пар. Поэтому перед выбором задвижки необходимо тщательно сопоставить её технические характеристики с условиями эксплуатации.

Заключение

ГОСТ 5762-2002 является важным нормативным документом, обеспечивающим высокое качество и надежность промышленных задвижек. Соблюдение требований данного стандарта позволяет создавать эффективные и безопасные системы трубопроводной арматуры, что особенно важно для обеспечения бесперебойной работы промышленных объектов.
