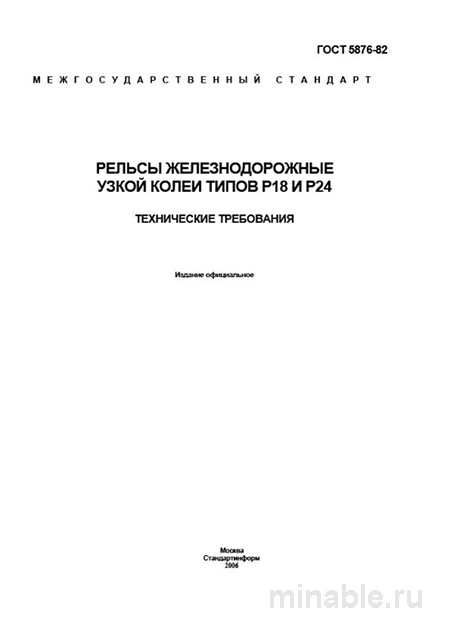

ГОСТ 5876-82: Рельсы узкой колеи Р18 и Р24 – Комплексный разбор

Обзор ГОСТ 5876-82: регламентация использования и контроля качества рельсов узкой колеи

В современном промышленном машиностроении рельсовый транспорт узкой колеи (шириной 750 мм) продолжает играть значительную роль. Стандарты ГОСТ 5876-82 устанавливают требования к рельсам типов Р18 и Р24, предназначенным для использования на промышленных предприятиях, шахтах и строительных объектах. Данный нормативный документ является актуальным руководством для специалистов в области проектирования, производства и эксплуатации рельсового пути узкой колеи.

Назначение и область применения рельсов

ГОСТ 5876-82 регламентирует параметры рельсов, предназначенных для эксплуатации на узкоколейных железных дорогах с пониженной нагрузкой и скоростью движения. В отличие от стандартных железнодорожных путей широкой колеи, узкоколейные рельсы подвергаются воздействию более суровых эксплуатационных условий, включая повышенную запыленность, влажность и вибрационные нагрузки.

Важно отметить, что использование рельсов типов Р18 и Р24 для транспортных средств с повышенной нагрузкой или скоростью может привести к их преждевременному износу и выходу из строя. Это обусловлено конструктивными особенностями данных рельсов, которые не предназначены для эксплуатации в условиях интенсивной нагрузки.

Основные технические требования к рельсам

Материал и механические свойства

Рельсы типов Р18 и Р24 изготавливаются из стали марки М76, которая характеризуется высокой прочностью и износостойкостью. В процессе производства рельсы подвергаются тщательному контролю механических свойств, включая:

• Предел текучести не менее 70 кг/мм²

• Относительное удлинение при разрыве не менее 9%

• Твердость по Бринеллю в диапазоне от 192 до 245 единиц

Контроль твердости осуществляется на поверхности катания рельса. Неоднородность твердости по длине рельса является признаком нарушения технологического процесса производства или обработки, что может привести к снижению эксплуатационной надежности.

Геометрические параметры

ГОСТ 5876-82 устанавливает строгие требования к геометрическим характеристикам рельсов, включая:

• Допустимое отклонение массы одного метра рельса не более 3% для типа Р24 и 4% для типа Р18

• Допускаемое отклонение длины рельса не более 50 мм в любую сторону

• Кривизна рельса не должна превышать 2 мм на 1 метр длины и 6 мм на всю длину рельса

Соблюдение указанных геометрических параметров обеспечивает правильную укладку рельсов и минимизирует риск их деформации в процессе эксплуатации.

Методы контроля качества рельсов

Контроль качества рельсов осуществляется на различных этапах их жизненного цикла, включая входной контроль на предприятии-изготовителе и эксплуатационный контроль на месте установки.

Входной контроль

На этапе входного контроля каждый рельс подвергается тщательному визуальному осмотру на предмет наличия дефектов, таких как трещины, вмятины и другие механические повреждения. Особое внимание уделяется состоянию торцов рельсов, которые должны быть без трещин.

Дополнительно проводится выборочная проверка механических свойств рельсов с использованием лабораторных методов испытания на прочность. В случае несоответствия результатов испытаний установленным нормам, проверке подлежат дополнительные образцы из данной партии.

Эксплуатационный контроль

В процессе эксплуатации рельсов проводится регулярный мониторинг их состояния с использованием неразрушающих методов контроля, таких как ультразвуковая дефектоскопия. Это позволяет своевременно выявлять и устранять дефекты, которые могут привести к снижению надежности рельсового пути.

Сравнительный анализ с рельсами широкой колеи

Для более полного понимания особенностей рельсов узкой колеи их можно сравнить с рельсами, предназначенными для стандартных железнодорожных путей широкой колеи (1520 мм). Основные различия между этими типами рельсов представлены в таблице ниже:

/ Параметр / ГОСТ 5876-82 (Рельсы Р18, Р24) / ГОСТ Р 51685-2013 (Рельсы Р50, Р65) / /-----------------------------------------/---------------------------------------------------------------/-----------------------------------------------------------------/ / Назначение / Узкоколейные пути (750 мм) для промышленных объектов / Ширококолейные пути для обычных железных дорог (1520 мм) / / Нагрузка на ось / Низкая (до 10-12 тонн) / Высокая (до 24,5 тонн) / / Материал / Сталь марки М76 / Высокопрочная сталь с пределом текучести не менее 880 МПа / / Контроль качества / Визуальный осмотр и выборочные испытания / Полный неразрушающий контроль (ультразвуковая дефектоскопия) / / Допуск по отклонению от прямолинейности / Не более 6 мм на длину рельса / Не более 2,5 мм на длине 3,5 м /

Как видно из таблицы, рельсы узкой колеи отличаются меньшей прочностью и более низкой точностью изготовления по сравнению с рельсами широкой колеи. Это обусловлено их специфическим назначением и условиями эксплуатации.

Рекомендации для специалистов

При работе с рельсами узкой колеи рекомендуется соблюдать следующие правила:

1. Проводить тщательный визуальный осмотр каждого рельса на предмет наличия дефектов.

2. Осуществлять проверку геометрических параметров рельсов с использованием измерительных инструментов.

3. Обращать внимание на условия хранения и транспортировки рельсов, чтобы исключить возможность их повреждения.

4. Требовать от производителя предоставления полного комплекта технической документации, включая результаты заводских испытаний.

Заключение

ГОСТ 5876-82 является важным нормативным документом, регламентирующим производство и эксплуатацию рельсов узкой колеи. Соблюдение требований данного стандарта позволяет обеспечить надежность и безопасность рельсового транспорта, а также продлить срок его службы.
