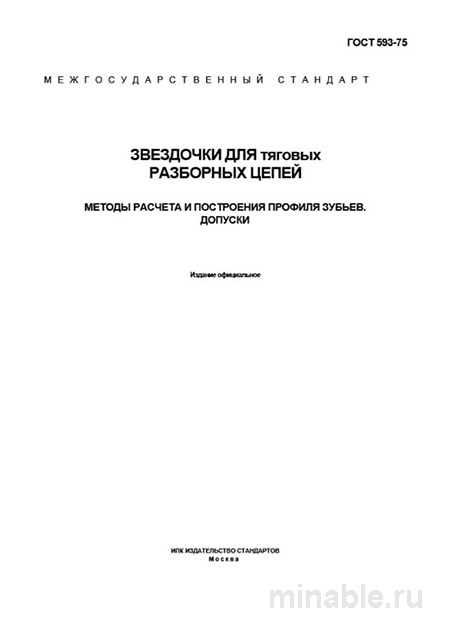

ГОСТ 593-75: Звездочки для цепей - Расчет, Профиль Зубьев, Допуски

Обзор стандарта ГОСТ 593-75: профиль, практика и технические аспекты

В области машиностроения надежность и долговечность конвейерных и элеваторных систем в значительной степени зависят от корректной эксплуатации цепных передач. Одним из ключевых компонентов такой передачи является звездочка. Вопросы проектирования, расчета и контроля звездочек регламентируются стандартом ГОСТ 593-75, который представляет собой не только справочное руководство, но и инструкцию по разработке деталей, функционирующих в условиях значительных нагрузок и интенсивного износа.

Назначение и область применения стандарта

Стандарт ГОСТ 593-75 регламентирует методы расчета и проектирования профиля зубьев звездочек для специализированных цепей типа М, согласно ГОСТ 589-85. Такие цепи применяются в механизмах, требующих передачи значительного усилия, но не предъявляющих высоких требований к точности движения. К ним относятся горно-шахтное оборудование, транспортеры для сыпучих материалов и сельскохозяйственная техника.

Важно отметить, что стандарт ГОСТ 593-75 применим исключительно к указанным типам цепей. Использование его для других разновидностей цепей, таких как роликовые, может привести к преждевременному износу и выходу из строя оборудования.

Основные технические требования

Стандарт устанавливает требования, обеспечивающие надежное сцепление и увеличенный срок службы пары "цепь-звездочка".

Материалы и термообработка

ГОСТ 593-75 не содержит конкретных рекомендаций по выбору марок стали для изготовления звездочек, однако данная задача возлагается на конструктора, учитывающего эксплуатационные условия. Для звездочек, работающих в тяжелых условиях, таких как транспортировка цемента или угля, рекомендуется использовать стали 40Х, 45Л или 40Г2Л, которые подвергаются закалке до определенной твердости. В некоторых случаях для повышения износостойкости применяются наплавка твердых сплавов или использование модифицированного чугуна.

Следует отметить, что некоторые заказчики могут экономить на материале и термообработке, выбирая более дешевые стали без упрочнения. Это может привести к ускоренному износу зубьев, проскальзыванию и разрыву цепи, что в конечном итоге компенсируется значительными затратами на ремонт и простои оборудования.

Геометрия профиля зубьев

Профиль зубьев звездочек неэвольвентный и формируется дугами окружностей, что обеспечивает плавное вхождение и выход цепи из зацепления, снижая ударные нагрузки. Основные параметры профиля включают:

• Шаг зацепления, равный шагу цепи.

• Диаметр наружной окружности выступов зубьев.

• Диаметр внутренней окружности впадин зубьев.

• Радиус впадины зуба.

• Угол впадины.

• Координатные точки профиля.

Несоответствие параметров профиля установленным требованиям может привести к преждевременному разрушению деталей.

Методы контроля качества звездочек

Контроль качества является неотъемлемой частью производственного процесса. Основой для проведения контроля служат технические условия, разработанные на предприятии-изготовителе, однако стандарт ГОСТ 593-75 также должен учитываться.

Основные параметры, подлежащие контролю, включают:

1. Твердость (HRCe). Проверка осуществляется с использованием специализированных приборов. В случае неравномерного распределения твердости или несоответствия заданным параметрам, изделие считается бракованным.

2. Шаг зацепления. Контроль производится с помощью шагомера или путем измерения хорды, как указано в стандарте. Несоответствие шага установленным требованиям может вызвать шум, вибрации и проскальзывание цепи.

3. Биение посадочного отверстия и торцевых поверхностей. Проверка осуществляется с использованием индикаторной стойки. Превышение допустимых значений биения приводит к неравномерной нагрузке на зубья.

Дополнительно проводится визуальный осмотр поверхности звездочек на наличие дефектов, таких как раковины, трещины, заусенцы и другие повреждения. Особое внимание уделяется зоне впадины зуба, поскольку именно здесь чаще всего возникают проблемы.

Сравнительный анализ с другими стандартами

Для более глубокого понимания специфики ГОСТ 593-75, проведем его сопоставление с ГОСТ 591-69, регламентирующим звездочки для приводных роликовых цепей:

/ Параметр / ГОСТ 593-75 (для тяговых разборных цепей) / ГОСТ 591-69 (для приводных роликовых цепей) / /----------/--------------------------------------------/--------------------------------------------/ / Основное назначение / Передача тягового усилия, работа в условиях запыленности и абразивного износа / Передача вращающего момента, высокая точность и высокие скорости / / Тип зацепления / Зацепление с пластинами разборной цепи / Зацепление с роликами цепи / / Профиль зуба / Профиль, сформированный дугами окружностей / Эвольвентный профиль / / Ключевые требования / Износостойкость, ударная прочность / Точность шага, соосность, минимальный люфт / / Допуски на параметры / Относительно большие / Жесткие /

Как видно из таблицы, данные стандарты решают различные задачи и не могут быть взаимозаменяемы. Их некорректное применение может привести к поломке оборудования.

Рекомендации для специалистов

На основании практического опыта работы с ГОСТ 593-75 можно предложить следующие рекомендации:

На этапе проектирования и заказа

• Убедитесь в наличии ссылки на ГОСТ 593-75 и тип цепи в технической документации.

• Требуйте от производителя указания марки стали и твердости. Обычно используются стали 45Л или 40Х с закалкой до 45–50 HRC.

• Запросите у поставщика паспорт партии с результатами измерений твердости и биения.

При приёмке продукции

• Проведите тщательный визуальный осмотр поверхности звездочек, особенно зоны впадины зуба, а также проверьте наличие маркировки (шаг, количество зубьев, условное обозначение).

• Измерьте твердость на трех звездочках из партии с использованием твердомера.

• Проверьте соответствие посадочных размеров (посадочное отверстие, шпоночный паз) требованиям с помощью калибров или штангенциркуля.

• Обратите внимание на возможные дефекты, такие как недозакал или пережог при термообработке, смещение контура при литье и недоводка посадочного отверстия.

ГОСТ 593-75 является важным нормативным документом, способствующим созданию надежных и долговечных механизмов. Для достижения оптимальных результатов необходимо учитывать его специфику и применять с учетом конкретных условий эксплуатации и сопрягаемых элементов.
