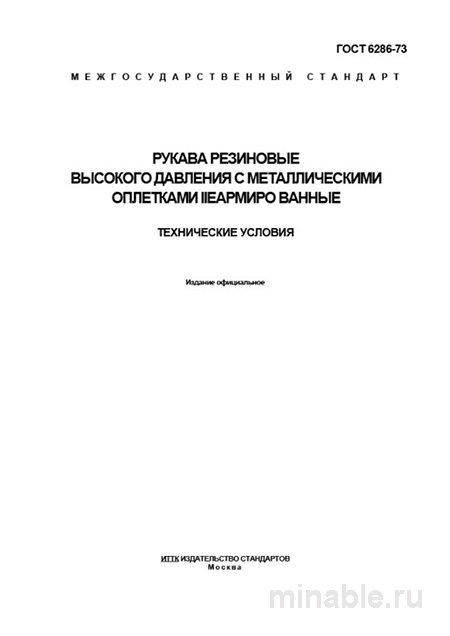

Обзор ГОСТ 6286-73: Технический анализ
ГОСТ 6286-73 является ключевым нормативным документом, регламентирующим требования к резиновым шлангам с металлическими оплетками, применяемым в гидравлических системах. Несмотря на то, что стандарт был разработан в 1973 году, его положения остаются актуальными и востребованными в современной инженерной практике.
Назначение рукавов
Данный стандарт устанавливает технические требования к конструкции, материалам и эксплуатационным характеристикам резиновых шлангов, предназначенных для работы в гидравлических системах. Шланги, соответствующие ГОСТ 6286-73, используются для транспортировки рабочих жидкостей, таких как масло, вода и другие неагрессивные среды, в условиях, исключающих воздействие острых предметов и агрессивных химических веществ.
Конструктивные особенности
Основным элементом конструкции шланга является внутренний резиновый слой, обеспечивающий герметичность и защиту от протекания рабочей жидкости. Вокруг внутреннего слоя располагается оплетка из стальной проволоки, обеспечивающая необходимую прочность и гибкость. Внешний резиновый слой защищает оплетку от механических повреждений и воздействия внешней среды, а также препятствует проникновению влаги и агрессивных химических веществ. Материал резины должен обладать высокой устойчивостью к воздействию рабочих жидкостей и сохранять свои эксплуатационные характеристики в течение всего срока службы.
Технические параметры
ГОСТ 6286-73 устанавливает следующие основные параметры, влияющие на надежность и безопасность эксплуатации гидравлических систем:
- Рабочее давление: Диапазон допустимого давления составляет от 3,2 до 63 МПа, что определяется количеством слоев оплетки и диаметром шланга.
- Минимальный радиус изгиба: Данный параметр регламентирует допустимые углы изгиба шланга, исключая возможность его механического повреждения.
- Удлинение и укорочение: Под воздействием рабочего давления шланг может незначительно изменять свою длину, однако относительное удлинение не должно превышать 4%.
Контроль качества
Для обеспечения соответствия продукции требованиям стандарта, проводятся регулярные проверки качества. Интервал между контрольными испытаниями составляет 500 метров длины шланга или один квартал. В ходе испытаний проверяется прочность, герметичность и устойчивость шланга к механическим повреждениям. При успешном прохождении всех тестов продукция признается соответствующей требованиям ГОСТ 6286-73.
Порядок приемки на предприятии
При поступлении партии шлангов на предприятие необходимо провести следующие мероприятия по их приемке:
- Проверка сопроводительной документации: Каждый шланг должен быть снабжен паспортом, содержащим информацию о производителе, дате изготовления и результатах проведенных испытаний.
- Визуальный осмотр: Шланги проверяются на наличие внешних дефектов, таких как вмятины, вздутия или повреждения оплетки.
- Измерение диаметра: Диаметр шланга должен соответствовать требованиям, указанным в стандарте.
- Проверка маркировки: На каждом изделии должна быть четко нанесена маркировка, содержащая информацию о производителе, диаметре, рабочем давлении и дате изготовления.
Сравнительный анализ с другими стандартами
Для выбора оптимального типа шланга в зависимости от условий эксплуатации необходимо учитывать различия между ГОСТ 6286-73 и другими действующими стандартами:
| Параметр | ГОСТ 6286-73 | ГОСТ 10362-76 (Общего назначения) | ГОСТ 23130-78 (Армированные, для шахтных оросителей) |
| Ключевое назначение | Гидросистемы станков, прессов, внутренние системы машин | Универсальное применение для воды, воздуха, инертных сред | Высокоабразивные среды, горная промышленность, внешние линии |
| Конструкция | 1-3 металлические оплетки, неармированный | Текстильный каркас, не для высоких давлений | Металлические оплетки + наружный армирующий защитный слой |
| Рабочее давление, МПа | До 63 | До 2,5 | До 20 |
| Стойкость к внешним воздействиям | Низкая (открытая оплетка) | Средняя | Очень высокая (броня) |
| Гибкость | Высокая | Очень высокая | Пониженная |
Рекомендации по выбору и эксплуатации
При выборе и использовании шлангов, соответствующих ГОСТ 6286-73, необходимо учитывать следующие рекомендации:
- При оформлении заказа следует указывать все ключевые параметры, такие как диаметр, рабочее давление, длина и условия эксплуатации.
- При приемке продукции необходимо проводить тщательную проверку на соответствие требованиям стандарта.
- Шланги должны храниться в бухтах, исключающих их перегибы, и в условиях, исключающих воздействие ультрафиолетового излучения.
- При монтаже следует избегать чрезмерного натяжения и скручивания шлангов.
Заключение
Качественный шланг является важным элементом гидравлической системы, обеспечивающим ее надежность и безопасность. Соблюдение требований ГОСТ 6286-73 при выборе и эксплуатации шлангов позволяет минимизировать риск поломок и простоев оборудования, обеспечивая стабильную работу гидравлических систем в различных условиях эксплуатации.
