Обзор ГОСТ 6533-78: практический инструмент инженера
ГОСТ 6533-78 является ключевым нормативным документом, регламентирующим форму, материалы и условия изготовления стальных эллиптических днищ для сосудов, аппаратов и котлов, эксплуатируемых под давлением. Данный стандарт обеспечивает необходимую прочность, герметичность и безопасность данных конструкций.
Назначение стандарта

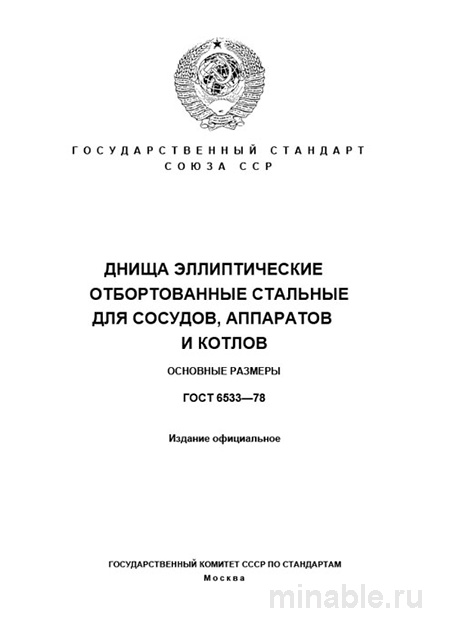

Стандарт ГОСТ 6533-78 распространяется на стальные эллиптические днища двух типов:
-
Днища с отбортовкой для сварки встык (тип 1) — предназначены для создания высокопрочных сварных соединений, равнопрочных основному металлу.
-
Днища с отбортовкой для накладного фланца (тип 2) — используются при проектировании фланцевых соединений.
Основные требования и геометрия
Эллиптические днища характеризуются диаметром, равным внутреннему диаметру основной цилиндрической части, и соотношением большой и малой полуосей 2:1, при котором высота выпуклой части составляет четверть внутреннего диаметра.
Минимальная толщина стенки днища регламентируется стандартом, однако для обеспечения надежности конструкции необходимо проводить проверку фактической толщины в зонах перехода от сферической части к цилиндрической.
Материалы
ГОСТ 6533-78 не ограничивает выбор материалов, однако указывает на необходимость использования сталей, соответствующих требованиям нормативных документов, регламентирующих условия для котло- и судостроения. К таким материалам относятся:
-
Углеродистые стали (например, Ст3сп) — для использования в обычных условиях.
-
Низколегированные стали (09Г2С, 16ГС, 17Г1С) — для эксплуатации в условиях низких температур или при высоких нагрузках.
-
Коррозионно-стойкие стали (12Х18Н10Т, 10Х17Н13М2Т) — для работы в агрессивных средах.
Производитель обязан предоставить сертификаты, подтверждающие соответствие материала требованиям стандарта.
Контроль качества
Процесс контроля качества включает следующие этапы:
-
Внешний осмотр и измерения:
-
Проверка на наличие дефектов (вмятин, трещин и т.д.).
-
Измерение толщины стенки с использованием ультразвукового дефектоскопа.
-
Контроль геометрических параметров (диаметр отбортовки, высота днища, прямолинейность фланца).
-
-
Документальная проверка:
-
Наличие сертификатов на используемые материалы.
-
Наличие паспорта на изделие с указанием марки стали, номера плавки и результатов проведенных испытаний.
-
Особое внимание следует уделять зоне перехода от сферической части к цилиндрической, где возможно возникновение деформаций, влияющих на прочность конструкции.
Сравнение с другими стандартами
Отличия ГОСТ 6533-78 от других нормативных документов, таких как ГОСТ 12619-78 и ГОСТ Р 52857.1-2007, заключаются в следующем:
/ Параметр / ГОСТ 6533-78 / ГОСТ 12619-78 / ГОСТ Р 52857.1-2007 / / --- / --- / --- / --- / / Назначение / Для сосудов и аппаратов под давлением / Для аппаратов общего назначения, емкостей (не для высокого давления) / Нормы и методы расчета прочности сосудов и аппаратов / / Форма / Эллиптическая с соотношением осей 2:1 / Сферическая или эллиптическая с другими соотношениями / Эллиптическая, полусферическая и другие / / Требования к материалам / Стали по ГОСТ для котлов и сосудов / Более широкий спектр материалов, включая менее ответственные / Требования к материалам в зависимости от параметров расчета / / Допуски по толщине / Строгие, минимальное отклонение / Более широкие, увеличенные допуски / Расчетные формулы для определения толщины / / Применение / Ответственные изделия высокого давления / Емкости для хранения, аппараты низкой категории давления / Расчетная база для проектирования /
Практические рекомендации
При работе с эллиптическими днищами рекомендуется учитывать следующие аспекты:
-
При заказе необходимо указывать все параметры, регламентируемые ГОСТ 6533-78, включая тип исполнения, диаметр, толщину стенки, марку стали и группу поставки.
-
Контроль качества не должен ограничиваться проверкой сертификатов. Необходимо проводить выборочный контроль толщины стенки с использованием ультразвукового контроля.
-
Важно обращать внимание на качество поверхности в зоне сварного соединения, так как наличие заусенцев и рисок может привести к дефектам.
-
При возникновении спорных ситуаций с производителем следует ссылаться на строгие нормы стандарта относительно геометрических допусков. Для днищ диаметром более 100 мм отклонение формы не должно превышать 1% от внутреннего диаметра.
Заключение
ГОСТ 6533-78 представляет собой важный нормативный документ, регламентирующий производство стальных эллиптических днищ и обеспечивающий их надежность и безопасность при эксплуатации. Знание и соблюдение требований данного стандарта позволяет избежать ошибок на этапе проектирования и производства, а также гарантирует долговечность и надежность конструкций.
