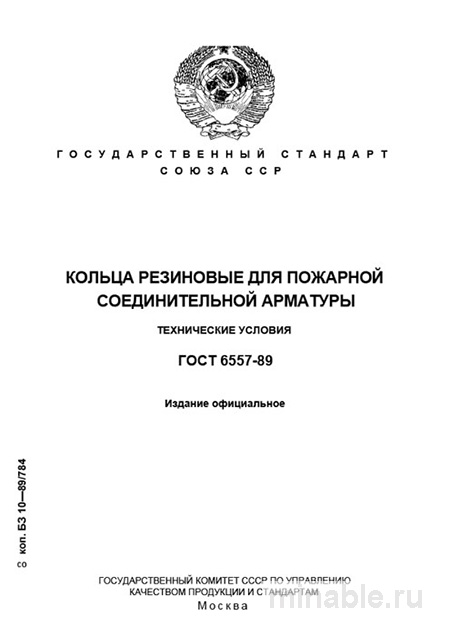

Обзор ГОСТ 6557-89: Резиновые уплотнительные кольца для пожарной арматуры
Введение
В области машиностроения, особенно в производстве оборудования для пожаротушения, критически важна надежность всех соединений. Это связано не только с вопросами качества, но и с обеспечением безопасности при эксплуатации. Одним из ключевых элементов, обеспечивающих герметичность и надежность соединений, являются резиновые уплотнительные кольца. Стандарт ГОСТ 6557-89 устанавливает требования к таким кольцам, предназначенным для работы в экстремальных условиях. Как инженер, имеющий значительный опыт в данной сфере, я часто сталкивался с последствиями использования некачественных или неправильно подобранных уплотнительных колец, что подчеркивает важность детального понимания данного стандарта.
Цель и область применения стандарта
ГОСТ 6557-89 регламентирует технические требования к резиновым уплотнительным кольцам, предназначенным для герметизации соединений в системах пожарной арматуры. Эти кольца используются в различных компонентах противопожарного оборудования, таких как шланги, стволы, соединительные головки и другие элементы. Основная задача уплотнительных колец — обеспечение герметичности соединений при высоких давлениях (до 1,2 МПа, а в специальных случаях — до 3,0 МПа) и в условиях воздействия агрессивных сред, включая воду, пенные растворы, а также слабые растворы кислот и щелочей, использующиеся при тушении пожаров.
Следует отметить, что данные кольца предназначены исключительно для статического уплотнения, то есть для неподвижных соединений. Они не предназначены для использования в подвижных узлах. Их основная функция заключается в мгновенной и полной герметизации соединения, предотвращая утечку воды или пены.
Основные требования к уплотнительным кольцам
Стандарт устанавливает строгие требования к материалам, размерам, форме и механическим свойствам уплотнительных колец.
Материалы
Уплотнительные кольца изготавливаются из специальной резиновой смеси на основе бутадиен-нитрильного каучука. Данный материал обладает высокой устойчивостью к воздействию воды, масел и других агрессивных сред, которые могут присутствовать в зоне пожара. Содержание летучих веществ в резине не должно превышать 2%, что предотвращает ухудшение эксплуатационных характеристик колец со временем.
Размеры и форма
Размеры уплотнительных колец строго регламентированы и зависят от диаметра пожарной арматуры, варьирующегося от 25 до 150 мм. Каждому размеру соответствует определенный диаметр сечения кольца. Допуски на размеры установлены с высокой точностью, особенно на диаметр сечения, для обеспечения точного соответствия кольца месту установки.
Механические свойства
Уплотнительные кольца должны обладать следующими механическими характеристиками:
-
Твердость: от 65 до 80 единиц по шкале Шора А, что обеспечивает необходимую упругость и жесткость.
-
Прочность: не менее 9,8 МПа.
-
Упругость: кольцо должно обладать способностью к растяжению не менее чем в 2,5 раза с последующим восстановлением первоначальной формы без остаточной деформации.
-
Стойкость: после выдержки в воде кольцо не должно демонстрировать значительных изменений массы и объема.
Методы контроля качества
При приемке партии уплотнительных колец проводится комплексный контроль, включающий документальную проверку и визуальный осмотр изделий. Визуальный контроль направлен на выявление дефектов, таких как трещины, пузыри и неровности. Также проводятся измерения размеров и испытания на прочность. В случае отсутствия собственной лаборатории на предприятии, поставщик обязан предоставить протоколы испытаний на каждую партию продукции.
Отличия от других стандартов
Часто возникает вопрос о различиях между кольцами, соответствующими ГОСТ 6557-89, и кольцами общего назначения, а также кольцами для гидравлических систем. Основные отличия заключаются в следующих параметрах:
/ Параметр / ГОСТ 6557-89 (Пожарная арматура) / ГОСТ 9833-73 (Кольца общего назначения) / ГОСТ 18829-73 (Гидравлические системы) / /---------------------------------/----------------------------------/-----------------------------------------/-----------------------------------------/ / Основное назначение / Герметизация соединений под высоким давлением в условиях пожара / Герметизация соединений в воздушной и водяной среде / Герметизация гидравлических систем в станках и прессах / / Материал / Бутадиен-нитрильный каучук / Кремнийорганический каучук и другие материалы / Бутадиен-нитрильный каучук / / Твердость / 65-80 единиц / 60-75 единиц / 70-80 единиц / / Допуски на размеры / Очень жесткие / Нормальные / Очень жесткие / / Стойкость к средам / Вода, пена, кислоты и щелочи / Вода, воздух, слабые растворы солей / Минеральные и синтетические масла /
Рекомендации по работе с уплотнительными кольцами
-
При выборе поставщика: Обязательно требуйте предоставления сертификатов и протоколов испытаний на каждую партию продукции. Убедитесь, что используемые материалы соответствуют требованиям безопасности, например, соответствуют стандартам для пищевой или медицинской промышленности.
-
При приемке:
-
Вскройте несколько упаковок и проведите визуальный осмотр колец на наличие дефектов.
-
Измерьте диаметр сечения колец с помощью микрометра.
-
Проверьте способность кольца к растяжению и восстановлению первоначальной формы.
-
-
При хранении: Изделия следует хранить в сухом месте, защищенном от прямого солнечного излучения, при температуре в диапазоне от -15°C до +35°C. Срок хранения не должен превышать 3,5 лет.
-
При монтаже: Рекомендуется использовать смазку для установки колец, что предотвращает их повреждение и скручивание.
Заключение
ГОСТ 6557-89 является важным нормативным документом, обеспечивающим надежность и безопасность оборудования для пожаротушения. Установленные стандартом требования направлены на обеспечение работоспособности колец в экстремальных условиях эксплуатации. Понимание и строгое соблюдение данного стандарта является необходимым для всех участников производственного процесса и установки противопожарного оборудования.
