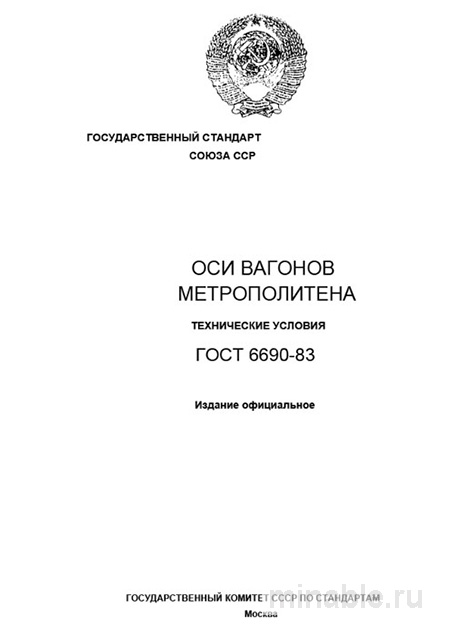

Метрополитен не прощает ошибок в критических узлах. Ось вагона несет циклические нагрузки каждый день, и её разрушение — это катастрофа. ГОСТ 6690-83 оси вагонов метрополитена цена изготовления которых существенно выше рядового проката, создан именно для таких условий. Но как убедиться, что металл действительно выдержит миллионы циклов, а не только бумажный сертификат?
Стандарт устанавливает технические условия на кованые и катаные цельнокатаные оси для подвижного состава метро. Ключевой акцент — на максимальную надежность, безопасность при эксплуатации в специфической среде: высокие нагрузки, переменные режимы торможения, агрессивная атмосфера тоннелей. И это важно.
Вот в чём загвоздка: многие путают оси для метро с осями для грузовых вагонов общего назначения. Результат — снижение ресурса узла, риски при сертификации, аварийные ситуации. Честно говоря, экономия на входном контроле здесь недопустима.
По практике, только системный подход к выбору стали и методов контроля спасает от брака.
Назначение стандарта и требования к материалам
Документ распространяется на оси, предназначенные исключительно для подвижного состава метрополитена. Но есть нюанс: технические условия для осей железнодорожных вагонов общего назначения или электровозов регулируются другими нормативными документами. Это неочевидный плюс стандарта: он отсекает металл, не готовый к специфике метро.
Для изготовления осей предусмотрено использование углеродистой или легированной стали высшего качества. Как правило, это стали марок Сталь 45 или Сталь 40Г. Главное требование — сталь должна быть выплавлена только в электропечах или методом кислородно-конвертерного передела.
Это сразу отсекает возможность использования металла, произведенного в мартеновских печах. Почему так? Потому что мартеновский процесс потенциально увеличивает количество вредных примесей и неметаллических включений. Для оси метро это критично.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: химсостав стали регламентирован не только по основным элементам (углерод, марганец, кремний), но и по примесям — сере, фосфору, мышьяку. Их содержание строго нормировано. Эти элементы напрямую влияют на склонность стали к хрупкому разрушению и усталостной прочности.
Раз за разом при приемке мы проверяем сертификаты плавки. Если в документах указан мартен — это брак без права на исправление. Даже если механические свойства в норме. Технология выплавки здесь важнее цифр в таблице.
Механические свойства, термообработка и геометрия
«Сердце» стандарта — требования к механическим свойствам и структуре металла. Все оси в обязательном порядке проходят объемную закалку и высокий отпуск (улучшение) для получения структуры сорбита. Это обеспечивает оптимальное сочетание высокой прочности и необходимой вязкости.
Стандарт жестко фиксирует требования к механическим свойствам: предел прочности (σв), предел текучести (σт), относительное удлинение (δ5), относительное сужение (ψ), ударная вязкость (KCU). Конкретные значения зависят от марки стали и диаметра оси, но все они находятся в высоком диапазоне.
На практике часто сталкиваюсь с тем, что поставщики предоставляют сертификаты, где значения ударной вязкости находятся у нижней границы допуска. Мы всегда берем образцы из партии и перепроверяем этот параметр в собственной лаборатории. Низкая ударная вязкость — это прямой путь к образованию усталостных трещин.
Геометрия тоже под строгим контролем. Стандарт содержит чертежи с предельными отклонениями по всем критическим размерам: посадочным поверхностям под буксовые подшипники, диаметру шейки, предподступичной части и самой средней части. Допуски на диаметры шеек и подшипниковые посадки — по высшим классам точности.
Несоблюдение этих допусков приводит к неправильной посадке подшипников, их перегреву и, как следствие, к выходу из строя всего колесного узла. А что если партия прошла химический анализ, но геометрия «плавает»? Такие случаи бывают. Поэтому протоколы замеров — не формальность.
Сравнительная таблица: метро vs грузовой транспорт и стоимость
Чтобы понять исключительность требований ГОСТ 6690-83, его необходимо сравнить со стандартом на оси для грузовых вагонов общего назначения — ГОСТ 14959-79. Разница будет очевидна даже для неспециалиста. Таблица ниже также содержит ориентировочные данные по затратам.
| Критерий | ГОСТ 6690-83 (Метро) | ГОСТ 14959-79 (Грузовые) | Ориентир затрат |
|---|---|---|---|
| Назначение | Подвижной состав метрополитена | Грузовые вагоны магистральных ЖД | — |
| Метод выплавки | Только электропечь/конвертер | Допускается мартен | Электропечь дороже на 15-20% |
| Обязательный УЗК | 100% контроль каждой оси | Выборочный контроль | УЗК добавляет 5-10% к цене |
| Ударная вязкость (KCU) | Жестко нормирована для всех марок | Не для всех марок | — |
| Допуски на размеры | Высшие классы точности | Стандартные допуски | Точная обработка +25% к стоимости |
Затраты на оси метро окупаются за счёт снижения частоты ремонтов и увеличения межремонтного периода. Но есть подводные камни: не все поставщики честно указывают метод выплавки. Проверяйте документацию.
Расчёт бюджета, логистика и факторы окупаемости
Инвестиции в оси для метро — это не только цена за единицу. Сюда входят расходы на входной контроль, ультразвуковую дефектоскопию, возможную дополнительную термообработку, логистику тяжеловесных грузов. Бюджет на партию осей для депо (50 штук): от 4 до 6 млн рублей, включая контроль.
Окупаемость считается просто: делим общие затраты на ежегодную экономию от снижения ремонтов и простоев состава. На одном из объектов мы считали: замена осей с низким ресурсом каждые 5 лет vs качественных — раз в 10–12 лет. Разница в пользу второго варианта составила миллионы рублей за жизненный цикл парка. Вот в чём загвоздка: сиюминутная экономия оборачивается долгосрочными потерями.
Если коротко: запрашивайте у поставщиков не только прайс, но и расчёт логистических затрат до депо. Часто доставка «съедает» выгоду от низкой цены за тонну.
Приёмка партии и надёжные поставщики
Раздел контроля качества в ГОСТ 6690-83 прописан с исключительной тщательностью. Это алгоритм действий для ОТК любого предприятия. Объём выборки и критерии браковки — математические, что исключает субъективизм. Но теория и практика расходятся.
- Входной контроль химического состава. Проводится по сертификату производителя стали, но выборочно должен дублироваться спектральным анализом.
- Контроль механических свойств. Проводится на образцах, вырезанных из поковок или из специальных технологических припусков на самой оси.
- Контроль макро- и микроструктуры. Травление и проверка на наличие волосовин, флокенов, раковин. Микроскопический анализ на отсутствие перегрева, пережога, закалочных трещин.
- Магнитопорошковый или ультразвуковой контроль. Это 100% обязательная операция для всех без исключения осей. УЗК выявляет внутренние дефекты, магнитопорошковая дефектоскопия — поверхностные.
- Измерение твердости. Проводится по всей длине оси, особенно в местах переходов сечений.
Заказать партию осей по ГОСТ 6690-83 можно у специализированных поставщиков с прямыми контрактами с металлургическими комбинатами. Но важно: не гонитесь за минимальной ценой. Дешёвые аналоги часто не дотягивают по чистоте стали. А это уже риск.
Типичные дефекты и как их избежать
Даже при соблюдении стандарта возможны проблемы. Разберём частые кейсы.
Волосовины и флокены. Выявляются макротравлением и УЗК. Частая причина — нарушение технологии ковки или охлаждения. Решение: требуйте от поставщика данные о контроле структуры.
Недокал или пережог. Проявляется в отклонениях твердости и низких механических свойствах. Контролируется замерами твердости и металлографическим анализом микроструктуры. Опасный дефект: визуально не заметен, но ресурс падает в разы.
Поверхностные трещины (закалочные, шлифовочные). Обнаруживаются только методом магнитопорошковой дефектоскопии. Визуально, особенно после окраски, могут быть незаметны. Раз за разом при приемке мы проверяем качество обработки поверхности галтелей. Резкий переход или следы механической обработки (риски, заусенцы) в этом месте являются концентраторами напряжений. Это брак без права на исправление.
Почему так происходит? Давление на цену со стороны закупщиков, нарушение технологии ради выполнения плана. Бдительность — ваша защита.
Какие вопросы чаще всего возникают у закупщиков? Сколько стоит ось метро ГОСТ 6690-83 с доставкой в депо? Где найти поставщиков с реальными протоколами УЗК? Как рассчитать затраты на парк осей с учётом ресурса? Ответы на них — в документации и переговорах с подрядчиками.
Можно ли купить оси с запасом прочности выше минимума по стандарту? Да, некоторые заводы предлагают улучшенные серии. Это увеличивает бюджет, но снижает риски. Стоит ли переплачивать? Зависит от интенсивности движения и нагрузок.
ГОСТ 6690-83 — рабочий инструмент, а не формальность. При грамотном применении он отсеивает некачественный металл, предотвращает аварии, обеспечивает безопасность пассажиров. Его знание — признак квалификации инженера. Если остались вопросы по приемке или подбору — изучайте разделы контроля детально. Это окупится.
