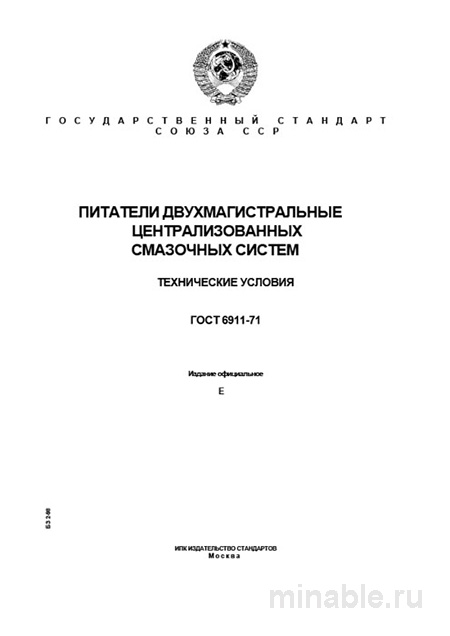

Обзор стандарта ГОСТ 6911-71: Практический взгляд на систему смазки оборудования
В современных промышленных предприятиях широко применяются системы смазки оборудования, обеспечивающие бесперебойную работу машин и станков. Ключевым элементом таких систем являются двухмагистральные питатели, предназначенные для точной подачи смазочных материалов в необходимые зоны. Неправильный выбор или неисправность этих устройств могут привести к серьезным последствиям, включая простои оборудования и значительные финансовые потери. ГОСТ 6911-71, разработанный в 1971 году, регламентирует технические требования к производству двухмагистральных питателей, сохраняя свою актуальность и значимость для инженеров и техников.
Назначение и область применения двухмагистральных питателей
Двухмагистральные питатели используются в системах смазки, где смазочный материал подается по двум независимым магистралям: одна для подачи смазки, другая — для управления процессом. Эти устройства предназначены для обеспечения точного дозирования смазочного материала в соответствии с заданными параметрами.
Основные области применения включают:
-
Производство металлообрабатывающего оборудования;
-
Тяжелые машины и механизмы;
-
Конвейерные линии и другие промышленные установки, где критически важна надежность системы смазки.
Важно отметить, что двухмагистральные питатели предназначены для работы с густыми смазочными материалами, отличающимися высокой вязкостью.
Основные технические требования к питателям
ГОСТ 6911-71 устанавливает строгие требования к конструкции, материалам и функциональным характеристикам двухмагистральных питателей. Основные положения стандарта включают:
Материалы и конструкция
-
Корпус питателя должен быть изготовлен из высокопрочных материалов, таких как легированная сталь или чугун.
-
Подвижные элементы, включая плунжеры и золотники, должны обладать высокой износостойкостью и долговечностью.
-
Уплотнительные элементы выполняются из резины или других эластомеров, обеспечивающих герметичность устройства.
Эксплуатационные параметры
-
Объем подачи смазки за один цикл должен соответствовать установленным нормативам.
-
Рабочее давление питателя должно составлять не менее 100 атмосфер, с возможностью кратковременного повышения до 200 атмосфер.
-
Герметичность конструкции должна обеспечивать полное отсутствие утечек смазочного материала.
Методы контроля качества питателей
Контроль качества двухмагистральных питателей осуществляется на нескольких этапах:
Визуальная проверка
-
Осмотр поверхности на наличие дефектов, таких как заусенцы, следы коррозии или механических повреждений.
-
Проверка четкости маркировки, содержащей информацию о производителе, модели, дате выпуска и технических характеристиках.
-
Убеждение в наличии полного комплекта сопроводительной документации, включая паспорт изделия и сертификат соответствия.
Стендовые испытания
-
Проверка работоспособности питателя в условиях, максимально приближенных к реальным.
-
Оценка точности подачи смазочного материала, герметичности конструкции и способности выдерживать заданное давление.
-
Анализ возможных утечек и сбоев в работе устройства.
Сравнительный анализ с другими стандартами
Для более полного понимания специфики ГОСТ 6911-71 целесообразно провести его сравнение с другими нормативными документами, регулирующими производство систем смазки:
/ Параметр для сравнения / ГОСТ 6911-71 (Двухмагистральные) / ГОСТ 19853-2021 (Однорычажные, одно- и двухлинейные) / ГОСТ 22793-83 (Одномагистральные) / /--------------------------------------------/---------------------------------------------------------------------------------------------------------------------/-------------------------------------------------------------------------------------------------------------/------------------------------------------------------------------------------------------------------------/ / Назначение и тип системы / Двухмагистральные системы последовательного действия / Прогрессивные системы с механическим или гидравлическим управлением / Одномагистральные системы периодического действия / / Принцип работы / Срабатывание от перепада давления между двумя магистралями / Срабатывание от движения одного общего распределителя / Прямое вытеснение смазки из одной магистрали / / Преимущества / Высокая надежность, возможность контроля работы каждого питателя / Компактность, возможность одновременного обслуживания большого количества точек / Простота конструкции, низкая стоимость / / Недостатки / Более сложная система трубопроводов, риск блокировки всей системы при выходе из строя одного питателя / Ограниченная функциональность, необходимость в дополнительных компонентах / Невозможность точного контроля подачи смазки в отдельные точки / / Точность подачи / ±10% от нормы / ±10% от нормы / Точность подачи не регламентируется /
Рекомендации по выбору и проверке питателей
При выборе двухмагистральных питателей рекомендуется учитывать следующие аспекты:
-
Соответствие стандартам: Убедиться, что продукция изготовлена в соответствии с ГОСТ 6911-71 или другими аналогичными стандартами.
-
Качество материалов: Обратить внимание на материалы изготовления корпуса и подвижных элементов, а также на наличие необходимой термической обработки.
-
Репутация производителя: Отдавать предпочтение проверенным компаниям с хорошей репутацией на рынке систем смазки.
Выявление дефектов питателей
Для выявления возможных дефектов рекомендуется проводить следующие проверки:
-
Проверка плунжера: Убедиться в отсутствии заклинивания плунжера при подаче смазки.
-
Контроль герметичности: Провести испытания на герметичность конструкции, включая места соединений и уплотнительные элементы.
-
Измерение подачи: Проверить соответствие фактического объема подаваемой смазки установленным нормативам.
-
Очистка внутренних элементов: Провести проверку на наличие загрязнений внутри питателя с использованием сжатого воздуха.
Следование данным рекомендациям позволит обеспечить надежную и долговечную работу систем смазки, а также избежать непредвиденных простоев оборудования.
