В машиностроении надежность узлов трения — вопрос не просто эффективности, а бесперебойной работы всего конвейера. Пластичные смазки становятся кровью механизмов, а их чистота зависит от фильтров. ГОСТ 6918-81 фильтры сетчатые линейные технические условия цена — это рабочий регламент, от которого зависит ресурс подшипников и насосов. Практическая ценность стандарта — в четких требованиях к сетке, корпусу и давлению.
Фильтры задерживают абразивные частицы и окалину, размер которых превышает ячейку сетки. Установка критически важна на выходе из станций смазки, перед плунжерными насосами. Но есть нюанс: любая посторонняя частица может вывести из строя дорогостоящий узел. Вот в чём загвоздка: игнорирование замены простого элемента ведет к многодневною простою.
Для большинства производственных условий со стандартными смазками типа Литол-24 достаточно корпуса из Ст3сп. Материал сетки — проволока из латуни Л80 или коррозионно-стойкой стали 12Х18Н10Т по ГОСТ 3187-76. Нержавеющая сталь – предпочтительный выбор для агрессивных сред. Честно говоря, экономия на материале сетки часто выходит боком.
Если коротко: понимание нюансов ГОСТ 6918-81 — признак высокой квалификации механика. А цена ошибки при закупке может превысить бюджет на ремонт всего узла смазки. Разберём ключевые аспекты стандарта с позиции практика.
Назначение и область применения

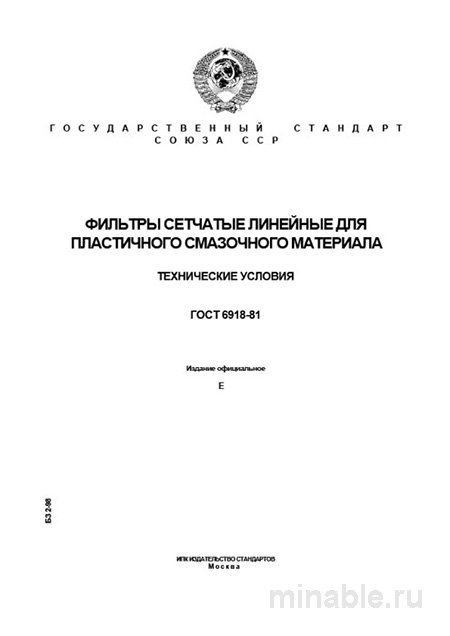

ГОСТ 6918-81 устанавливает технические условия на фильтры сетчатые линейные для тонкой очистки пластичных смазочных материалов. Область их применения широка: от мощных прессов и прокатных станов в металлургии до конвейерных линий и шахтного оборудования. Ключевое слово — «линейные». Это прямо указывает на монтаж в разрыв трубопровода.
Основная задача такого фильтра – задержать механические примеси в системах централизованной и ручной смазки. Они рассчитаны на работу под высоким давлением и вибрацией. Честно говоря, для новых импортных систем это уже редкость. Но для отечественного парка — безальтернативный вариант.
Фильтры работают в диапазоне температур от −40 до +80 °C. Они предназначены для смазок типа солидол и литол. Важно учитывать вязкость среды при подборе ячейки. Слишком мелкая сетка создаст сопротивление и упадет давление в линии.
Конструкция и материалы корпуса
Стандарт детально прописывает конструкцию, материалы и параметры. Фильтр представляет собой линейный патрубок с двумя присоединительными концами. Внутри расположен фильтрующий элемент – сетка цилиндрической формы. Материал корпуса: сталь марок Ст3сп, 20, 45 или латунь ЛС59-1.
Выбор зависит от рабочей среды и давления. Точность фильтрации определяется номером сетки по ГОСТ 6613-86. Стандарт предусматривает несколько классов, но наиболее распространены сетки № 0235 (размер ячейки 250 мкм) и № 056 (размер ячейки 315 мкм). На практике часто сталкиваюсь с тем, что латунная сетка со временем окисляется.
Фильтры должны выдерживать испытательное гидравлическое давление, в 1.5 раза превышающее рабочее. Для стандартных исполнений рабочее давление составляет 10 МПа (100 кгс/см²). Важный нюанс, который не всегда очевиден при закупке: обратите внимание на присоединительную резьбу. Стандарт допускает как трубную цилиндрическую (G), так и трубную коническую (R). Несовпадение типов резьбы – частая причина негерметичных соединений.
Сравнение с пластинчатыми аналогами
ГОСТ 6918-81 не является единственным документом. Его ближайший сосед – ГОСТ 5105-82 (Фильтры пластинчатые). Ключевое отличие – в конструкции и назначении. Таблица ниже поможет оценить компромиссы при выборе типа очистки.
| Параметр | ГОСТ 6918-81 (Сетчатые) | ГОСТ 5105-82 (Пластинчатые) |
|---|---|---|
| Назначение | Тонкая очистка в напорных линиях | Грубая очистка в заборных узлах |
| Конструкция | Линейный корпус, цилиндрическая сетка | Корпус в виде колпака, набор пластин |
| Точность фильтрации | 250 - 315 мкм (и тоньше) | 500 - 800 мкм |
| Рабочее давление | До 10 МПа (напорная сторона) | До 0,6 МПа (всасывающая сторона) |
| Установка | Врезается в линию | На заборную горловину в баке |
| Цена изделия, руб. | 2 500–8 000 | 1 800–5 500 |
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. Пластинчатый фильтр ставится на входе в насос для предварительной грубой очистки. А сетчатый линейный – на его выходе, для окончательной тонкой очистки перед подачей на узлы трения. Вот в чём загвоздка: путать их нельзя.
Бюджет закупки и логистика
Расчет бюджета на закупку фильтров требует учёта не только цены изделия, но и косвенных расходов. Стоимость партии из 50 фильтров типа ФСЛ-25 составит 125–400 тыс. руб. в зависимости от материала корпуса. Но это лишь верхушка айсберга.
Затраты на логистику, хранение и входной контроль могут добавить 10–15% к смете. Окупаемость качественных фильтров в парке оборудования составляет 12–18 месяцев за счёт снижения износа подшипников. Если коротко: переплата на старте часто окупается снижением простоев техники.
Хранить фильтры нужно в сухой таре. Упаковка должна исключать попадание влаги на сетку. Транспортные расходы зависят от веса партии. Иногда дешевле купить дороже, но ближе. Считайте комплексно. Бюджет на замену фильтров — это не расходы, а инвестиции в надёжность.
Где купить и правила приемки
Поставщики сетчатых фильтров сосредоточены в регионах с развитым машиностроением. При выборе партнёра обращайте внимание на наличие сертификатов соответствия. Купить фильтры напрямую у производителя часто выгоднее, но требует крупных партий. Проверяйте паспорт качества.
Приемка партии фильтров – ответственный этап. Отклонение от технических условий даже по одному параметру может свести на нет всю его функцию. Раз за разом при приемке мы проверяем три ключевых момента. Визуальный контроль: отсутствие заусенцев на корпусе, особенно в резьбовой части.
Проверка целостности пайки сетки – она должна быть пропаяна по всей длине контакта с корпусом без щелей. Контроль геометрии: проверка шага и типа резьбы калибрами-кольцами. Осмотр сетки под лупой на предмет равномерного плетения. Гидравлические испытания: обязательная процедура, которую должен предоставить производитель.
Типичные ошибки эксплуатации
Первая ошибка — визуальный контроль без мощного источника света. Микротрещины пайки не видны при обычном освещении, но становятся очагами разрушения под давлением. Вторая — пренебрежение регламентной чисткой. Периодичность зависит от запыленности цеха. Признак засора – падение давления в линии смазки после фильтра.
Третья ошибка: игнорирование типа резьбы. Перекос даже в пол-оборота создает напряжение в узле соединения. А что если пропустить такой дефект? Риск разгерметизации при вибрации возрастает в разы. По практике: 7 из 10 рекламаций связаны именно с негерметичными соединениями.
Почему так? Потому что контроль резьбы требует времени и калибров, а в условиях срочного ремонта им часто пренебрегают. Неочевидный плюс ГОСТ 6918-81 — чёткие методики испытаний, которые позволяют избежать субъективных оценок. Никогда не промывайте и не продувайте сетку под высоким давлением. Это повреждает ячейки.
Какова цена ошибки при закупке некондиционных фильтров? Замена насоса в полевых условиях может стоить в 5–10 раз дороже первоначальной экономии. Какие документы требовать у поставщика? Сертификат соответствия, протоколы заводских испытаний, паспорт качества на партию. Если поставщик уклоняется — это красный флаг.
Можно ли использовать фильтры с ржавчиной на корпусе? Только если ржавчина поверхностная и не затрагивает резьбу. Иначе — брак. Подводя итог: ГОСТ 6918-81 остаётся рабочим инструментом для обеспечения качества в niche смазочных систем. Понимание его нюансов — признак высокой квалификации инженерно-технического персонала.
