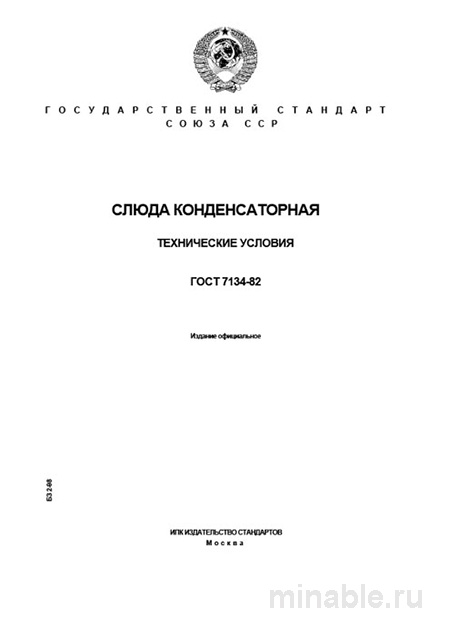

ГОСТ 7134-82 Слюда конденсаторная: Полный разбор и объяснение

Обзор ГОСТ 7134-82: описание стандарта для конденсаторной слюды

В современной технике широко используются синтетические материалы, однако природные материалы, такие как слюда, сохраняют свою значимость. Слюда обладает высокой термостойкостью, отличными диэлектрическими характеристиками и устойчивостью к воздействию химических веществ. ГОСТ 7134-82 представляет собой нормативный документ, регламентирующий требования к качеству конденсаторной слюды. Отсутствие понимания данного стандарта может привести к проблемам в поставках, дефектам в производстве и, как следствие, финансовым потерям. Данный обзор предназначен для специалистов в области техники, включая главных инженеров, технологов и специалистов по снабжению, с целью обеспечения их компетентного подхода к работе с данным стандартом.

Назначение конденсаторной слюды

Стандарт ГОСТ 7134-82 регулирует характеристики листовой слюды, предназначенной для производства конденсаторов — устройств для накопления и хранения электрического заряда. Слюда также применяется в мощных электрических машинах и устройствах, функционирующих на высоких частотах. Ключевым отличием конденсаторной слюды является наличие строгих требований к её электрическим параметрам и качеству, что исключает возможность использования материала с дефектами, допустимыми для других технических приложений.

Основные требования к слюде

В стандарте детально изложены параметры слюды, начиная от характеристик исходного сырья и заканчивая требованиями к готовой продукции. Это необходимо для обеспечения правильного приема и использования слюды в производственном процессе.

Используемое сырье

Для производства конденсаторной слюды применяется мусковит высшего, первого и второго сортов. Предварительно материал подвергается термической обработке для удаления влаги и газов, что повышает его механическую прочность и стабильность. Готовые пластины делятся на два типа: гибкие, предназначенные для намотки, и жесткие, используемые для прессования.

Размеры и формы пластин

Слюда производится в различных толщинах, варьирующихся от 0,015 до 0,09 мм. Каждая толщина имеет допустимые отклонения, которые строго регламентированы. Например, для пластин толщиной 0,015 мм отклонение не должно превышать ±0,005 мм. При приемке продукции проводится выборочная проверка каждой десятой пластины с использованием микрометра для контроля однородности толщины. Это критически важно, так как неравномерность толщины может негативно сказаться на работе конденсаторов.

Электрические характеристики

Основным параметром слюды является её электрическая прочность, определяющая способность материала выдерживать электрическое напряжение. Для высшего сорта слюды толщиной 0,025 мм электрическая прочность должна составлять не менее 175 кВ/мм, а для первого сорта — не менее 150 кВ/мм. Эти параметры проверяются с использованием специализированного оборудования. Кроме того, слюда должна обладать низким электрическим сопротивлением и минимальными потерями на высоких частотах.

Методы контроля качества слюды

При поступлении слюды на склад проводится комплексная проверка, включающая три этапа:

1. Визуальный осмотр: Слюда должна соответствовать требованиям по внешнему виду, не иметь складок, трещин и других дефектов.

2. Контроль толщины: Осуществляется проверка соответствия толщины пластин установленным стандартам.

3. Испытание на электрическую прочность: Проводится с использованием специализированного оборудования для оценки способности слюды выдерживать заданное электрическое напряжение.

В процессе контроля часто выявляются микротрещины, неровности или включения, которые могут быть обнаружены при осмотре на просвет через матовое стекло.

Различия между конденсаторной и прокладочной слюдой

Конденсаторная слюда, регламентируемая ГОСТ 7134-82, и прокладочная слюда, регламентируемая ГОСТ 13753-86, представляют собой различные материалы, предназначенные для разных целей.

/ Параметр / Конденсаторная слюда (ГОСТ 7134-82) / Прокладочная слюда (ГОСТ 13753-86) / /------------------------------------/-------------------------------------------------------/------------------------------------------------/ / Назначение / Для конденсаторов и устройств, работающих на высоких частотах / Для изоляции в электрических машинах и трансформаторах / / Основное свойство / Высокая электрическая прочность / Механическая прочность и термостойкость / / Форма / Тонкие пластины / Листы, полученные методом прессования / / Допуски по толщине / Очень строгие (±0,005 мм) / Более мягкие (±0,1 мм) / / Наличие связующего вещества / Нет, материал является чистым / Да, используется связующее вещество / / Электрическая прочность / 150-215 кВ/мм / 15-25 кВ/мм /

Использование прокладочной слюды вместо конденсаторной является некорректным, так как это приведет к снижению эксплуатационных характеристик конечного изделия.

Рекомендации для специалистов

При работе с ГОСТ 7134-82 рекомендуется учитывать следующие аспекты:

1. При оформлении заказа:

   • Указывать требуемый сорт слюды (высший, первый).

   • Определять тип пластин (гибкие или жесткие).

   • Задавать конкретные параметры толщины и размеров.

2. При приемке продукции:

   • Осуществлять визуальный осмотр каждой упаковки.

   • Отбраковывать партии с видимыми дефектами.

   • Проводить проверку толщины и внешнего вида пластин.

3. Условия хранения:

   • Обеспечивать герметичность упаковки.

   • Хранить материал в сухом месте.

   • Использовать вскрытую упаковку в кратчайшие сроки.

4. При возникновении спорных ситуаций:

   • Проводить дополнительные испытания на электрическую прочность в аккредитованной лаборатории.

ГОСТ 7134-82 является современным и важным нормативным документом, соблюдение которого обеспечивает создание надежных и качественных изделий.
