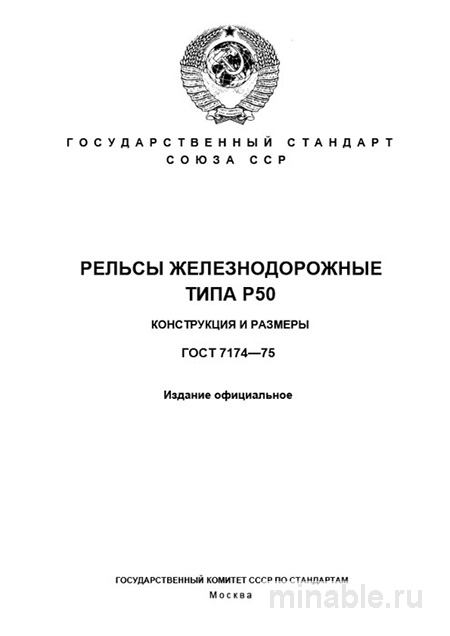

Обзор ГОСТ 7174-75: рельсы типа Р50 в условиях современного производства
ГОСТ 7174-75 является нормативным документом, регламентирующим технические требования к производству рельсов типа Р50 для железнодорожных путей. Несмотря на то, что стандарт был принят в 1975 году, он продолжает широко использоваться в различных отраслях промышленности, включая строительство железнодорожных путей, промышленных предприятий, карьеров и станций сортировки грузов.
Характеристики и области применения рельсов Р50
Рельсы типа Р50 предназначены для эксплуатации на железнодорожных путях с широкой (1520 мм) и узкой (750 мм) колеей. Они находят широкое применение на промышленных предприятиях, в частности, на заводских и карьерных подъездных путях, а также на сортировочных станциях. Данные рельсы способны выдерживать статические нагрузки до 23–25 тонн и используются для движения поездов с относительно невысокой скоростью.
Особенности использования рельсов Р50 в качестве путей для кранов
Особое внимание следует уделить применению рельсов Р50 для путей, по которым перемещаются мостовые и козловые краны. Геометрические параметры и масса одного погонного метра рельса (50,5 кг) обеспечивают высокую устойчивость и надежность конструкции. Это позволяет использовать рельсы Р50 на промышленных объектах для обеспечения безопасной и эффективной работы грузоподъемной техники.
Основные технические требования к рельсам Р50
Материал и химический состав
Рельсы типа Р50 изготавливаются из стали марок М76 или М76Ф, которая содержит ванадий для повышения прочности. Химический состав стали регламентируется следующими параметрами:
-
Углерод: 0,71–0,82%;
-
Кремний: 0,17–0,33%;
-
Марганец: 0,75–1,05%;
-
Сера и фосфор: не более 0,045% каждый;
-
Ванадий: 0,03–0,15% (для стали М76Ф).
Геометрические параметры
Основные размеры рельсов Р50 включают:
-
Высота: 152 мм;
-
Ширина подошвы: 132 мм;
-
Масса одного погонного метра: 50,5 кг;
-
Длина: 12,5 м или 25 м с допустимыми отклонениями.
Отклонение от прямолинейности не должно превышать 2 мм.
Механические свойства
После термической обработки рельсы должны соответствовать следующим требованиям:
-
Предел прочности при растяжении: не менее 800 МПа;
-
Относительное удлинение при разрыве: не менее 9%;
-
Твердость поверхности по методу Бринелля (HB): 212–298 единиц.
Методы контроля качества рельсов
Контроль качества рельсов осуществляется с использованием следующих методов:
Внешний осмотр
В процессе внешнего осмотра проверяется наличие дефектов, таких как:
-
Пузыри и плены на поверхности рельса;
-
Трещины в различных зонах рельса;
-
Вмятины и неровности, глубина которых не превышает допустимых значений;
-
Соответствие геометрии рельса установленным стандартам.
Лабораторные испытания
Для подтверждения соответствия рельсов требованиям стандарта проводятся следующие виды испытаний:
-
Механические испытания на прочность и твердость;
-
Металлографический анализ для выявления внутренних дефектов, таких как неметаллические включения и обезуглероживание поверхности.
Сравнение рельсов различных типов
Для выбора типа рельсов необходимо учитывать условия эксплуатации и характеристики перевозимых грузов. Основные различия между рельсами типов Р50, Р65 и Р43 представлены в таблице:
\
/ Параметр / Р50 (ГОСТ 7174-75) / Р65 (ГОСТ 8161-75) / Р43 (ГОСТ 7173-54) / /---------------------------------/-----------------------------------------/------------------------------------/----------------------------------/ / Область применения / Промышленные пути, пути для кранов / Магистральные пути / Второстепенные пути / / Масса одного метра, кг / 50,5 / 64,7 / 44,6 / / Высота рельса, мм / 152 / 180 / 140 / / Предел прочности, МПа / 790 / 790 / 690 / / Допуск по изгибу / До 2 мм / До 1,5 мм / До 2–3 мм /
Рекомендации по работе с рельсами
Для специалистов в области проектирования и строительства
-
Совместимость оборудования: убедитесь, что используемое оборудование подходит для работы с рельсами длиной 25 м.
-
Условия эксплуатации: при использовании рельсов в агрессивных средах уточните возможность повышения коррозионной стойкости.
Для специалистов по закупкам и приемке
-
Документация: требуйте от поставщика полный комплект документов, включая сертификат качества, паспорт рельсов с указанием номера плавки и протоколы испытаний.
-
Проверка качества: не ограничивайтесь проверкой документов. Проводите дополнительные испытания на твердость и визуальный осмотр на наличие дефектов.
-
Особое внимание: обращайте внимание на наличие неметаллических включений и обезуглероживания поверхности, которые могут привести к преждевременной деградации рельсов.
Заключение
ГОСТ 7174-75 является актуальным нормативным документом, обеспечивающим высокое качество рельсов типа Р50. Благодаря детальному описанию технических требований и методов контроля, данный стандарт позволяет создавать надежные и долговечные железнодорожные пути, соответствующие современным стандартам безопасности и эффективности.
