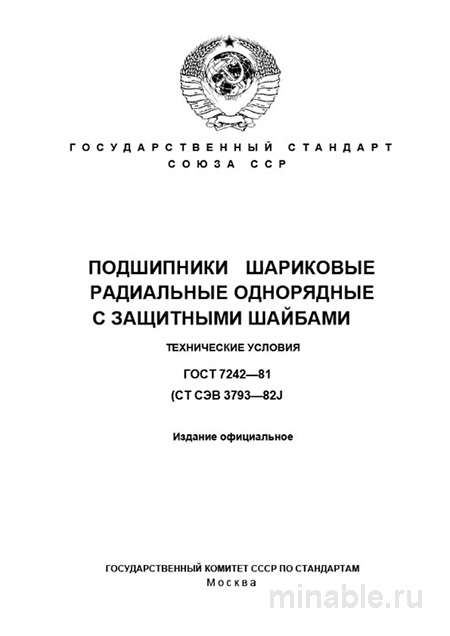

ГОСТ 7242-81: Разбор и Описание Подшипников Шариковых Радиальных

Обзор ГОСТ 7242-81 с точки зрения производственной практики

В машиностроении надежность системы в значительной степени определяется надежностью ее компонентов. В механизмах, функционирующих в условиях повышенной запыленности или влажности и не требующих частого технического обслуживания, уязвимым элементом часто являются подшипники. Стандарт ГОСТ 7242-81 предлагает решение для таких подшипников, обеспечивая их защиту от загрязнения и предотвращая утечку смазочного материала. В данном обзоре мы рассмотрим этот стандарт в качестве практического руководства для инженеров и специалистов в области закупок.

Описание стандарта

Данный стандарт регламентирует параметры шариковых радиальных подшипников однорядного типа с защитными шайбами. Эти подшипники отличаются наличием специальных металлических шайб, предназначенных для предотвращения попадания крупных частиц грязи и пыли во внутреннюю часть подшипника, а также для предотвращения утечки смазки. Однако они не обеспечивают полную герметичность конструкции. Подобные подшипники находят применение в сельскохозяйственной технике, конвейерных системах, вентиляционных установках и некоторых бытовых приборах, где существует риск загрязнения.

Основные требования стандарта

Конструкция и материалы

Конструкция подшипников включает наружное и внутреннее кольца, шарики и сепаратор, разделяющий шарики. Защитные шайбы, изготовленные из металлической ленты, должны обладать достаточной упругостью для сохранения формы и функциональности. Материалы, используемые для изготовления подшипников, обычно включают сталь марки ШХ15 и ее аналоги.

Точность и геометрия

Подшипники выпускаются с определенными допусками на точность, что позволяет их использовать в большинстве технических приложений. Посадочные поверхности, такие как наружное кольцо и внутреннее отверстие, должны соответствовать установленным стандартам. Дорожки качения должны иметь минимальные отклонения от идеальной геометрической формы, что обеспечивает плавное и эффективное функционирование подшипника.

Защитные шайбы и зазоры

Зазор между защитной шайбой и подшипником должен быть оптимальным для удержания загрязнений, не препятствуя при этом нормальной работе подшипника. Этот зазор контролируется с помощью измерительного щупа и должен быть равномерным по всей окружности. Неправильное значение зазора может привести к некорректной работе подшипника или его преждевременному выходу из строя.

Методы контроля качества подшипников

1. Визуальная проверка: осмотр на наличие механических повреждений, коррозии или дефектов защитных шайб.

2. Измерение зазора: использование набора измерительных щупов для определения правильности и равномерности зазора.

3. Проверка вращения: ручное проворачивание подшипника для оценки плавности хода и отсутствия шумов и заеданий.

4. Акустический анализ: прослушивание работы подшипника на предмет выявления посторонних звуков, таких как гул или скрежет, что может свидетельствовать о неисправности.

Сравнение с другими типами подшипников

Для сравнения можно рассмотреть подшипники без защитных шайб, которые характеризуются более низкой стоимостью, но требуют более частого технического обслуживания и не обеспечивают защиту от загрязнений. Подшипники с защитными шайбами, напротив, имеют более высокую стоимость, но обладают увеличенным сроком службы в условиях повышенной загрязненности.

Рекомендации для специалистов

1. Целесообразность применения: использовать подшипники с защитными шайбами только в тех случаях, когда это действительно необходимо, учитывая их более высокую стоимость и сложность обслуживания.

2. Выбор смазочных материалов: применять долговечные смазочные материалы, соответствующие условиям эксплуатации подшипника.

3. Контроль посадки: при монтаже подшипника в корпус необходимо соблюдать установленные допуски на зазор для предотвращения повреждения подшипника.

4. Информирование персонала: разъяснение особенностей подшипников с защитными шайбами и их ограничений, например, невозможность использования в водной или агрессивной среде.

5. Первичная проверка при получении: проведение визуального осмотра и проверка вращения подшипника для выявления возможных дефектов.

Заключение

ГОСТ 7242-81 представляет собой нормативный документ, направленный на обеспечение надежности подшипниковых узлов в условиях загрязнения. Понимание и корректное применение требований данного стандарта позволяет минимизировать риски и затраты, связанные с эксплуатацией механизмов.
