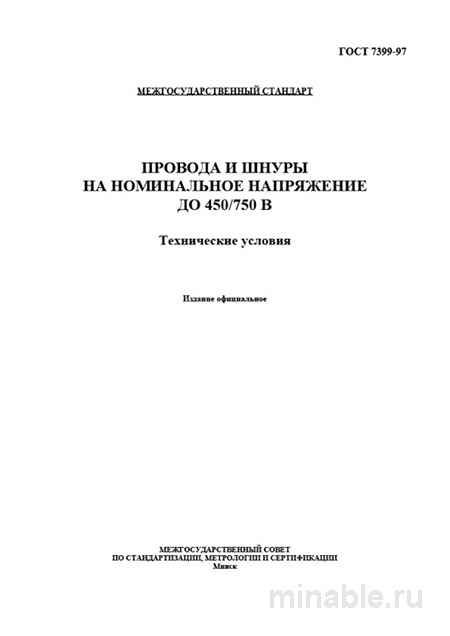

ГОСТ 7399-97: Подробный разбор проводов и шнуров до 450/750 В

Обзор ГОСТ 7399-97

ГОСТ 7399-97 представляет собой нормативно-технический документ, регламентирующий требования к проводам и шнурам, предназначенным для подключения электрических приборов. Данный стандарт разработан с целью обеспечения надежности и безопасности эксплуатации указанных проводников в различных условиях.

Область применения ГОСТ 7399-97

Стандарт распространяется на провода и шнуры, используемые как для постоянной, так и для временной прокладки электрических сетей. Он охватывает широкий спектр применения, включая подключение бытовых и промышленных приборов, а также использование в станках, электрических шкафах и другом оборудовании. Основные требования касаются напряжения, которое не должно превышать 450 В между фазой и нейтралью и 750 В между фазами.

Основные положения ГОСТ 7399-97

Стандарт включает требования к конструкции, материалам и эксплуатационным характеристикам проводов. Особое внимание уделяется материалам жил и изоляции. Жилы обычно изготавливаются из медной проволоки, а изоляция может быть выполнена из ПВХ-пластиката или резины. Важным параметром является сечение жилы, которое должно соответствовать заявленным характеристикам.

Технические характеристики

ГОСТ 7399-97 устанавливает нормы для следующих параметров:

• Толщина изоляции.

• Диаметр провода.

• Электрическое сопротивление.

Например, для провода с сечением 1,5 мм² электрическое сопротивление не должно превышать 12,1 Ом/км при температуре 20°C. Для проверки этих параметров используются специализированные измерительные приборы.

Механические испытания

Провода должны выдерживать различные механические нагрузки, такие как нагрев, давление, растяжение и изгиб. В зависимости от условий эксплуатации, могут быть проведены дополнительные испытания на морозостойкость и гибкость.

Процедура приемки проводов

Приемка проводов осуществляется в несколько этапов:

1. Визуальный осмотр бухты, проверка маркировки и целостности изоляции.

2. Измерение диаметра жилы и толщины изоляции с использованием штангенциркуля.

3. Проверка электрического сопротивления.

4. Испытание на растяжение для гибких шнуров.

Особое внимание следует уделить проверке на неоднородность изоляции и сплющивание жил, что может негативно сказаться на гибкости и надежности проводника.

Сравнительный анализ с другими стандартами

ГОСТ 7399-97 является универсальным стандартом, охватывающим широкий спектр проводов для бытового и промышленного использования. Его следует отличать от других стандартов, таких как ГОСТ 6323-79 (для проводов в электрических установках) и ГОСТ 22483-2012 (базовый стандарт для токопроводящих жил).

Рекомендации для специалистов

1. При приобретении проводов необходимо указывать марку и ссылку на ГОСТ.

2. При проверке следует требовать сертификат соответствия и паспорт партии, а также проводить испытания из середины бухты.

3. Для контроля сечения рекомендуется взвешивание образца провода.

4. Для проверки изоляции необходимо использовать мегомметр и испытание на пробой в воде.

5. Провода следует хранить в сухом, прохладном месте, защищенном от солнечного света.

Заключение

ГОСТ 7399-97 является важным нормативным документом, обеспечивающим качество и надежность электрических проводов. Его соблюдение позволяет минимизировать риски и повысить безопасность эксплуатации оборудования.
