Описание

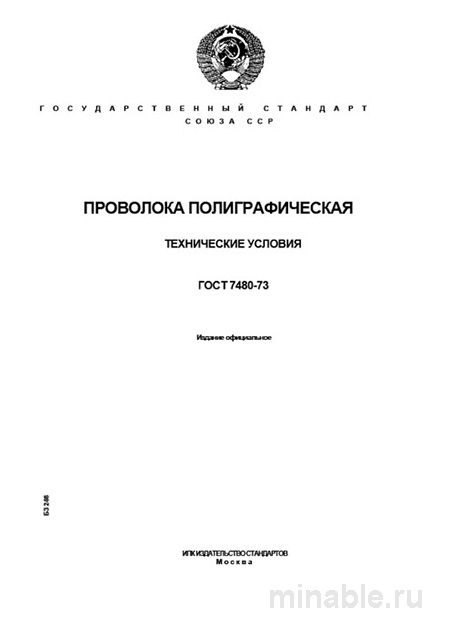

В полиграфическом производстве надежность оборудования часто зависит от комплектующих, которые принято считать расходниками. К таким «невидимым героям» относится проволока для брошюровки. Требования к ней жестко регламентированы. Несмотря на возраст документа, ГОСТ 7480-73 проволока полиграфическая остается базой для контроля качества. Как технолог с 15-летним стажем, скажу прямо: пренебрежение нормами ведет к простою машин и браку тиража. Это не теория, а реальная практика цеха.
Многие закупщики пытаются сэкономить, беря универсальный материал. Ошибка. Специализированный продукт должен соответствовать узким допускам. Иначе механизм подачи заклинит в самый неподходящий момент. Марка стали 08кп здесь не случайна. Она обеспечивает нужную пластичность. Если взять жесткую арматуру, скоба просто сломает бумагу или не согнется.
В этом разборе мы пройдемся по ключевым пунктам стандарта. Затронем технические условия, допуски и, конечно, экономическую сторону. Ведь цена проволоки полиграфической — лишь часть уравнения. Главное — сколько денег вы потеряете на остановках линии из-за дешевого сырья. Разберем, где грань между экономией и убытками.
Назначение и специфика применения
Документ устанавливает условия на стальную низкоуглеродистую проволоку. Она нужна исключительно для полиграфии. Ключевая задача — скрепление тетрадей и брошюр. Методы разные: шитье втачку, внакидку. Но суть одна — материал работает в высокоскоростных автоматах. Скорость достигает сотен циклов в минуту. Любое отклонение здесь критично.
Главное требование — баланс. Проволока должна быть пластичной для формирования скобы. Но одновременно прочной на разрыв. Чтобы не рвалась под давлением пуансона. Важный нюанс: использование упаковочного аналога ведет к износу механизмов. Терятся настройки. Начинается брак. Это подтверждают отчеты сервисных инженеров.
Область применения шире, чем кажется. Не только книги. Журналы, каталоги, нотные тетради. Везде, где есть сшивание металлом. Даже некоторые виды картонной упаковки требуют схожих материалов. Но стандарт един. Менять его под конкретный тираж нельзя. Это нарушение технологии.
Почему именно этот ГОСТ? Потому что он учитывает специфику бумаги. Слишком грубая поверхность повредит лист. Слишком мягкая — не держит блок. Инженеры разработали параметры под конкретные задачи. И обходить их стороной — значит искать проблемы на свою голову. Проверено на практике не раз.
Материалы и защитное покрытие
Основой служит низкоуглеродистая сталь. Конкретные марки: 08кп, 10кп, 15кп по ГОСТ 7372-79. Выбор марки влияет на жесткость. Для тонких брошюр берут 08кп. Для толстых блоков — 15кп. Но это уже тонкости настройки машины. Базовое требование — химический состав.
Ключевой момент — покрытие. Оно обязательное. Проволока должна быть оцинкована. Толщина слоя цинка — не менее 6 мкм. Это 2-й класс защиты. Зачем? Коррозия убивает бумагу. Желтые пятна на развороте — брак. Кроме того, цинк снижает трение. Проволока легче скользит в направляющих.
На практике часто сталкиваюсь с некондицией. Покрытие слишком тонкое. Или есть отслоения. Это причина «зажевывания» в подающих механизмах. Цинк осыпается, забивает каналы. Машина встает. Оператор чистит. Время уходит. Поэтому визуальный контроль бухты — первое правило приемки. Не верьте сертификату на слово.
Иногда предлагают проволоку без покрытия. Дешевле. Но это ложная экономия. Ржавчина появится через месяц хранения. Или сразу при контакте с влажной бумагой. Клиент вернет тираж. Убытки превысят сэкономленные копейки в десятки раз. Рисковать репутацией ради скидки неразумно.
Геометрия и механические свойства
Стандарт жестко фиксирует диаметры. Всего три варианта: 0.50, 0.55 и 0.60 мм. Казалось бы, разница минимальна. Но для механизма это пропасть. Допуск составляет ±0.02 мм. Это высочайшая точность. Калибровка проводится на специальном оборудовании. Выход за допуск невозможен для качественной продукции.
Почему так строго? Проволока попадает в узкие пазы. Если она толще — заклинит. Если тоньше — проскочит, скоба не сойдется. Настройка машины сбивается. Начинается переналадка. Простой линии стоит денег. Поэтому геометрия важнее, чем кажется на первый взгляд.
Механические свойства нормируются пределом прочности. Для диаметра 0.50 мм это 900–1200 МПа. Для 0.55 и 0.60 мм — 850–1150 МПа. Цифры высокие. Материал должен держать нагрузку. Но не быть хрупким. Здесь важен баланс углерода и термообработки.
Также проверяют перегиб. Проволока должна выдерживать не менее 6 циклов без разрушения. Для тонкой (0.50 мм) — 8 раз. Это гарантирует, что скоба согнется, а не лопнет. Лаборатории делают выборочные тесты. На производстве часто забывают об этом. А зря. Партия может быть неоднородной.
Сравнение с аналогами общего назначения
Часто закупщики смотрят в сторону ГОСТ 3282-74. Это проволока общего назначения. Она дешевле. Но использовать её в полиграфии — ошибка. Параметры не совпадают. Допуски шире. Покрытие хуже. Механика нестабильна.
| Параметр | ГОСТ 7480-73 (Полиграфическая) | ГОСТ 3282-74 (Общего назначения) |
|---|---|---|
| Назначение | Сшивание на автоматах | Упаковка, хозяйственные нужды |
| Допуск диаметра | ±0.02 мм (калиброванная) | До ±0.04 мм (некалиброванная) |
| Предел прочности | 850–1200 МПа (строго) | До 1500 МПа (широкий диапазон) |
| Поверхность | Гладкая, цинк без пропусков | Допускается окалина, шероховатость |
| Пластичность | Перегиб 6-8 раз | Не нормируется жестко |
Как видно из таблицы, продукты разные. Универсальная проволока часто излишне жесткая. Она ломает иглы. Или рвет бумагу. Экономия на закупке оборачивается ремонтом головки швейного аппарата. Стоимость ремонта выше разницы в цене материала. Факт.
Еще момент — намотка. Полиграфическая проволока мотается аккуратно. Виток к витку. Чтобы сход был равномерным. В通用ной бухте часто встречаются петли. Они застревают в подаче. Машина останавливается. Оператор дергает проволоку. Рвется.又开始 простой.
Расчет бюджета и поставщики
Вопрос финансов всегда актуален. Стоимость партии зависит от объема и марки стали. Но смотреть нужно на общую картину. Дешевый материал требует частой замены оснастки. Дорогие ножи и пуансоны выходят из строя быстрее. Это скрытые расходы, которые не видны в накладной.
При планировании бюджета закладывайте риск брака. Если проволока некондиционная, процент отходов растет. Иногда до 10-15%. Это бумага, краска, время людей. Выгоднее взять материал у проверенных поставщиков, даже если ценник выше на 5%. Надежность стоит переплаты.
| Тип закупки | Цена за тонну (ориентир) | Риск простоя | Окупаемость |
|---|---|---|---|
| Сертифицированный ГОСТ 7480 | Высокая | Низкий | Стабильная работа |
| Аналог общего назначения | Низкая | Высокий | Частые ремонты |
| Б/У или некондиция | Минимальная | Критический | Убытки |
Где купить надежный материал? Ищите заводы-производители металлоизделий. Перекупщики часто мешают партии. Сегодня привезли одно, завтра другое. Стабильность важна. Заключайте долгосрочные контракты. Это фиксирует условия и качество.
Окупаемость правильного выбора видна не сразу. Через месяц работы машина требует меньше настройки. Меньше брака на старте тиража. Меньше возвратов от клиентов. В долгосроке это экономит миллионы. Особенно на крупных типографиях с парком машин.
Приемка и типичные дефекты
Контроль партии — критический этап. Нельзя просто подписать накладную. Нужно вскрывать бухты. Берите выборку из середины паллеты. Часто брак скрыт внутри. Снаружи все красиво, внутри ржавчина или петли.
Внешний осмотр первый. Поверхность гладкая. Без окалины, трещин, наплывов. Цинк сплошной. Если видите белые пятна — это «белая ржавчина». Допустима слегка, но не слоями. Темные пятна — окисление. Такую партию лучше вернуть.
Замер диаметра обязательн. Микрометром в трех точках на отрезке. Из разных бухт. Даже 0.03 мм превышения — повод для браковки. Не ленитесь. Это сэкономит часы наладки. Механизм не простит халатности.
Проверка схода. Размотайте метр-два. Проволока должна идти ровно. Без рывков. Если она пружинит или идет волной — намотка нарушена. На высокой скорости это вызовет вибрацию. Качество скобы упадет.
Лабораторные тесты делают не всегда. Но на ответственных заказах стоит проверить разрыв. Универсальная машина покажет реальную прочность. Если цифра ниже нормы — материал не вытянет нагрузку. Скоба разогнется на готовой книге.
Вопросы закупщикам и технологам
Можно ли хранить проволоку на улице? Нет. Даже оцинкованная версия боится влаги. Конденсат внутри бухты вызовет коррозию. Склад должен быть сухим. Температура без резких перепадов. Это продлит срок годности.
Что делать, если машина часто рвет проволоку? Сначала проверьте материал. Затем оснастку. Изношенные направляющие режут цинк. Потом сталь. Замена кулачков решает проблему. Но часто виноват именно диаметр.
Влияет ли цвет бумаги на выбор проволоки? Нет. Но для темной бумаги иногда берут черненую проволоку. Это эстетика. Технические условия те же. ГОСТ 7480-73 допускает дополнительную обработку поверхности.
Как отличить подделку? По маркировке бухты. Должен быть бирка с номером партии, ГОСТом, диаметром. Если бирки нет или данные стерты — это риск. Серьезные заводы так не работают.
Нужен ли паспорт качества? Обязательно. Без него вы не докажете претензию. В паспорте указаны результаты испытаний. Сверьте их с нормами стандарта. Если цифры «плавают» — партия неоднородная.
Информация носит справочный характер. Для точных спецификаций обращайтесь к оригиналу документа ГОСТ 7480-73. Технические параметры могут обновляться.
