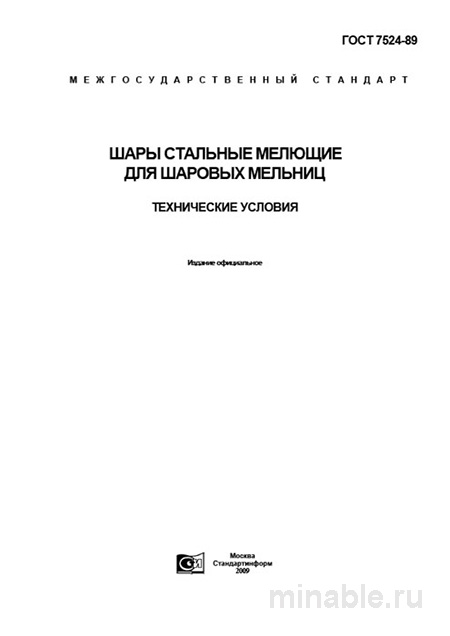

ГОСТ 7524-89: Шары стальные мелющие - Полный разбор и руководство

Обзор стандарта ГОСТ 7524-89: Практическое руководство по мелющим шарам

Для предприятий, занимающихся измельчением материалов, таких как цемент, руда или керамические изделия, мелющие шары представляют собой критически важный элемент технологического процесса. Они выполняют функцию измельчения сырья под воздействием высокого давления и трения, что напрямую влияет на энергоэффективность, производительность оборудования и срок службы его компонентов.

Назначение и области применения мелющих шаров

Стандарт ГОСТ 7524-89 регламентирует технические требования к изготовлению стальных мелющих шаров для промышленных мельниц. Эти шары предназначены для использования в условиях интенсивного механического воздействия, где они подвергаются значительным нагрузкам и износу. Основные требования к качеству шаров включают их высокую твердость, геометрическую точность и отсутствие дефектов.

Критерии качества мелющих шаров

1. Материал и твердость:

   • Мелющие шары изготавливаются из специальной стали, которая подвергается термической обработке для достижения необходимой твердости.

   • Для шаров диаметром от 40 до 60 мм минимальная твердость должна составлять не менее 56 единиц по шкале Роквелла (HRC).

   • Для шаров диаметром более 60 мм минимальная твердость — не менее 55 HRC.

   • Важно, чтобы твердость была равномерной по всей глубине шара, что подтверждается проведением специальных испытаний.

2. Форма и размер:

   • Геометрическая форма шаров должна соответствовать требованиям стандарта, обеспечивая их идеальную сферичность.

   • Допустимое отклонение диаметра для шаров, используемых в высокоточных мельницах, не должно превышать 0,5%.

   • Для большинства применений допускается отклонение до 1%.

3. Дефекты и прочность:

   • Шары не должны содержать трещин, раковин, включений и других дефектов.

   • Прочность шаров должна быть такой, чтобы они могли выдерживать нагрузку, в 3,5 раза превышающую их собственный вес.

Методы контроля качества мелющих шаров

1. Визуальный осмотр:

   • Проводится проверка на наличие поверхностных дефектов, таких как трещины, раковины или включения.

2. Метрологические измерения:

   • Используются штангенциркуль и микрометр для проверки соответствия шаров заданным размерам и форме.

3. Акустический тест:

   • Осуществляется удар шаров друг о друга, при этом оценивается качество звука, который должен быть чистым и продолжительным.

4. Испытание на твердость:

   • Для определения твердости шаров применяются методы Роквелла или Бринелля, в зависимости от требований стандарта.

Дифференциация стандартов ГОСТ 7524-89 и ГОСТ 3722-81

Важно отметить, что ГОСТ 7524-89 и ГОСТ 3722-81 регламентируют различные типы шаров:

• ГОСТ 7524-89: Применяется для мелющих шаров, предназначенных для измельчения материалов. Такие шары должны обладать высокой твердостью по всей глубине и устойчивостью к механическим повреждениям.

• ГОСТ 3722-81: Используется для стальных шаров, применяемых в подшипниках. В данном случае важна твердость только поверхностного слоя шара, что обусловлено высокими скоростями вращения.

Рекомендации для специалистов

1. Выбор продукции:

   • При заказе мелющих шаров необходимо указывать, что продукция должна соответствовать требованиям ГОСТ 7524-89.

   • Следует указывать требуемую точность и твердость шаров в соответствии с конкретными техническими условиями.

2. Контроль качества при получении:

   • Проводить визуальный осмотр, измерение геометрических параметров, акустический тест и проверку твердости шаров.

   • Убедиться в наличии сертификатов соответствия и результатов испытаний, предоставленных производителем.

3. Упаковка и хранение:

   • Обратить внимание на качество упаковки, которая должна обеспечивать защиту шаров от механических повреждений и коррозии.

Заключение

Стандарт ГОСТ 7524-89 является ключевым нормативным документом, регламентирующим требования к мелющим шарам, используемым в промышленных мельницах. Соблюдение требований данного стандарта обеспечивает производство высококачественной продукции, что способствует повышению эффективности технологических процессов и снижению эксплуатационных затрат.
