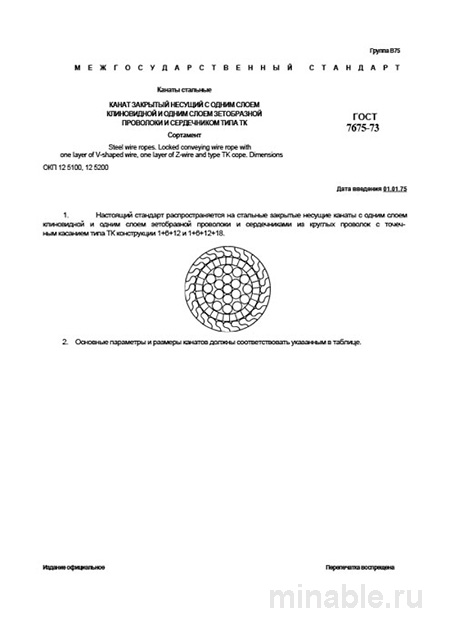

Обзор ГОСТ 7675-73: Закрытый несущий канат для ответственных задач
В машиностроительной отрасли, особенно при проектировании и производстве подъемных кранов и специализированных конструкций, выбор канатных изделий имеет первостепенное значение. Это не просто приобретение метража каната, а тщательный подбор ключевого элемента, обеспечивающего безопасность и надежность всей системы. ГОСТ 7675-73 регламентирует производство стальных закрытых несущих канатов, обладающих уникальной конструкцией и высокими эксплуатационными характеристиками. В данном обзоре мы рассмотрим основные аспекты этого стандарта, опираясь на многолетний опыт и профессиональные знания.
Назначение каната
ГОСТ 7675-73 определяет технические условия для изготовления стальных закрытых несущих канатов, предназначенных для эксплуатации в условиях значительных механических нагрузок и повышенных требований к долговечности. Эти канаты являются неотъемлемой частью подъемных механизмов, таких как башенные и мостовые краны, а также используются в качестве опорных элементов для линий электропередач и подвесных дорог.
Конструкция каната
Ключевой особенностью канатов, соответствующих ГОСТ 7675-73, является их закрытая конструкция, состоящая из нескольких слоев проволок, обеспечивающих высокую прочность и устойчивость к внешним воздействиям.
Основные элементы конструкции:
-
Сердечник: сердцевина каната изготовлена из органических или синтетических материалов, пропитанных смазочным составом. Сердечник не несет основной нагрузки, но выполняет функцию сохранения смазки и обеспечения равномерного распределения нагрузок по всей длине каната.
-
Внутренний слой: представляет собой систему проволок, формирующих прочную основу каната и обеспечивающих его устойчивость к растяжению и изгибу.
-
Внешний слой: состоит из высокопрочных проволок, образующих гладкую поверхность, устойчивую к механическим повреждениям, коррозии и воздействию атмосферных факторов.
Проволоки для изготовления канатов изготавливаются из высококачественной стали, что обеспечивает их способность выдерживать значительные механические нагрузки.
Технические характеристики
ГОСТ 7675-73 устанавливает строгие требования к диаметру каната, который определяется как диаметр окружности, в которую можно вписать канат. В стандарте приведены различные типоразмеры канатов с диаметрами от 22,5 до 55,5 мм. Для каждого типоразмера указываются масса 100 погонных метров каната и его минимальная разрывная нагрузка.
Контроль качества
Качество канатов, соответствующих ГОСТ 7675-73, подлежит строгому контролю на всех этапах производства и эксплуатации. Проверка канатов включает визуальный осмотр, инструментальные измерения и лабораторные испытания.
Визуальный контроль:
-
Поверхность каната должна быть гладкой, без следов коррозии, трещин и механических повреждений.
-
Проволоки внешнего слоя должны быть плотно прижаты друг к другу, не допускается наличие щелей и зазоров.
-
Форма каната должна быть прямолинейной, без волнистости и деформаций.
Инструментальный контроль:
-
Диаметр каната измеряется в нескольких сечениях по его длине для обеспечения соответствия требованиям стандарта.
-
Длина каната проверяется на соответствие заявленным параметрам.
Сравнение с альтернативными стандартами
Для оценки преимуществ канатов, соответствующих ГОСТ 7675-73, проведем их сравнение с канатами, изготовленными по другим стандартам, таким как ГОСТ 3066-80, ГОСТ 3062-80 и другие.
/ Параметр / ГОСТ 7675-73 / ГОСТ 3066-80 / ГОСТ 3062-80 / /----------------------------/-------------------------------------/-------------------------------/----------------------------------/ / Назначение / Несущие элементы / Подъемные операции / Несущие элементы, обвязка / / Конструкция / Один слой клиновой проволоки + слой Z-профиля / Многослойная свивка проволок / Два слоя Z-профиля / / Поверхность / Гладкая, плотная / Ребристая / Гладкая, очень плотная / / Гибкость / Низкая / Высокая / Крайне низкая / / Стойкость к износу / Высокая / Средняя / Максимальная / / Преимущества / Оптимальный баланс прочности и гибкости / Гибкость и универсальность / Максимальная защита от износа /
Как видно из таблицы, канаты по ГОСТ 7675-73 сочетают в себе высокую прочность и достаточную гибкость, что делает их оптимальным выбором для широкого спектра задач.
Рекомендации для специалистов
Для обеспечения эффективной эксплуатации канатов, соответствующих ГОСТ 7675-73, необходимо учитывать следующие рекомендации:
Для проектировщиков и конструкторов:
-
При проектировании конструкций необходимо предусматривать запас прочности канатов не менее четырехкратного значения минимальной разрывной нагрузки, указанной в стандарте.
-
Для крепления канатов следует использовать специальные зажимы, обеспечивающие надежную фиксацию и исключающие повреждения каната.
-
Необходимо учитывать естественное удлинение каната при его эксплуатации и предусматривать возможность его регулировки.
Для специалистов по закупкам и контролю качества:
-
В заявке на поставку канатов следует указывать не только стандарт, но и дополнительные параметры, такие как:
-
Длина каната.
-
Марка стали.
-
Тип смазки.
-
Требования к упаковке.
-
-
Перед приемкой канатов необходимо проверять наличие полного комплекта сопроводительной документации.
-
Канаты должны храниться в сухом месте на деревянных барабанах, исключая контакт с агрессивными средами и механическими воздействиями.
Заключение
Канаты, соответствующие ГОСТ 7675-73, представляют собой высококачественные изделия, обеспечивающие надежность и долговечность подъемных и опорных конструкций. Правильный выбор, контроль качества и соблюдение рекомендаций по эксплуатации гарантируют безопасность и эффективность работы оборудования.
